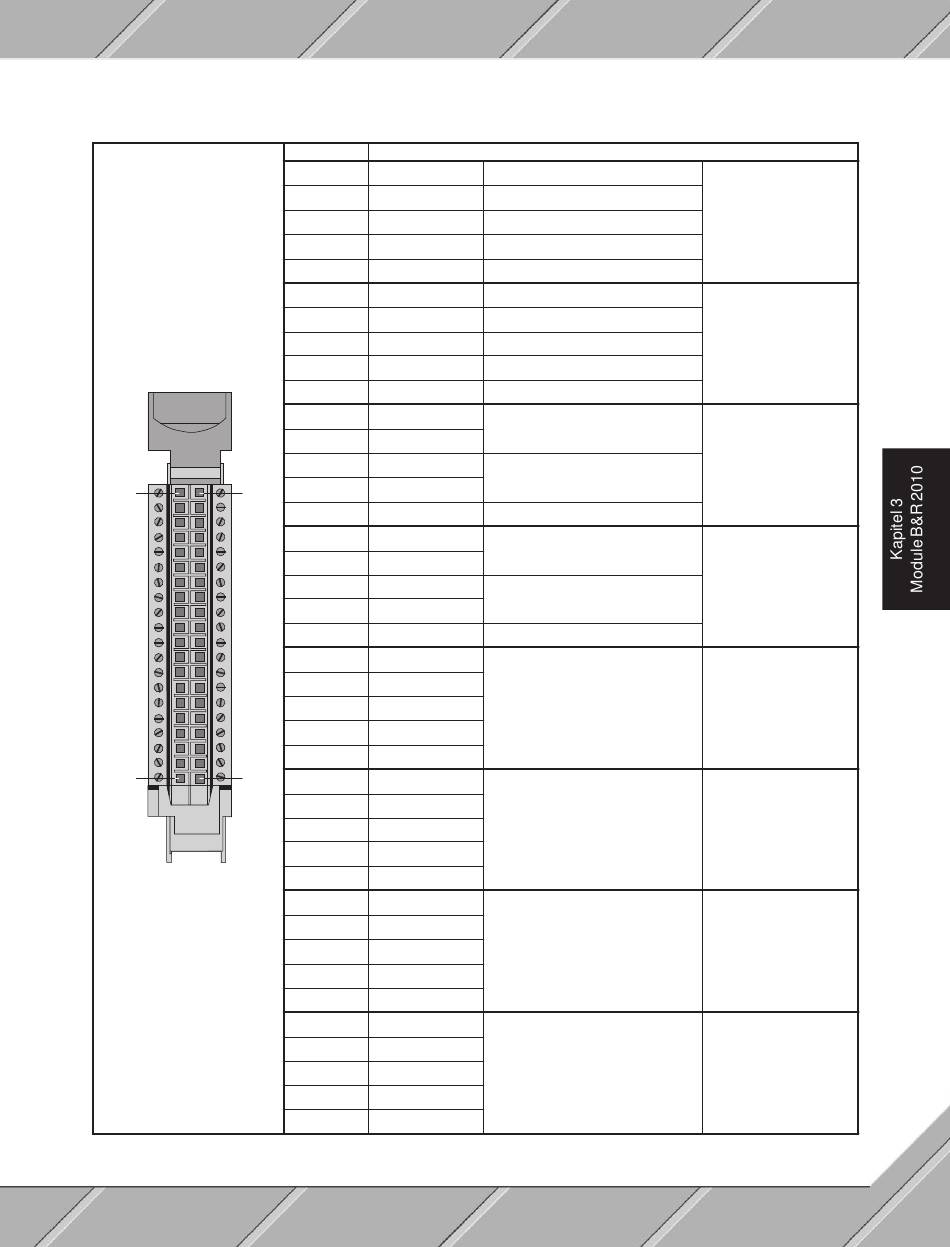

7.2.3 Anschlüsse der Feldklemme
1 21
2 22
3 23
4 24
5 25
6 26
7 27
8
28
9 29
10 30
11 31
12 32
13 33
14 34
15 35
16 36
17 37
18 38
19 39
20 40
TB140
Module B&R 2010
Anschluß Bezeichnung
1 Eingang 1
2 Eingang 2
3 Eingang 3
4 Eingang 4
5 COM (1-4)
6 Eingang 5
7 Eingang 6
8 Eingang 7
9 Eingang 8
10 COM (5-8)
11 Eingang 9
12 Eingang 10
13 Eingang 11
14 Eingang 12
15 COM (9-12)
16 Eingang 13
17 Eingang 14
18 Eingang 15
19 Eingang 16
20 COM (13-16)
21 Eingang 17
22 Eingang 18
23 Eingang 19
24 Eingang 20
25 COM (17-20)
26 Eingang 21
27 Eingang 22
28 Eingang 23
29 Eingang 24
30 COM (21-24)
31 Eingang 25
32 Eingang 26
33 Eingang 27
34 Eingang 28
35 COM (25-28)
36 Eingang 29
37 Eingang 30
38 Eingang 31
39 Eingang 32
40 COM (29-32)
DI400
Change-of-State Eingang CSI 1
Change-of-State Eingang CSI 2
Change-of-State Eingang CSI 3
Change-of-State Eingang CSI 4
Change-of-State Eingang CSI 5
Change-of-State Eingang CSI 6
Change-of-State Eingang CSI 7
Change-of-State Eingang CSI 8
Zähler 1 / Tor 1 / Periode 1 16 Bit
Zähler 2 / Tor 2 / Periode 2 16 Bit
Zähler 3 / Tor 3 / Periode 3 16 Bit
Zähler 4 / Tor 4 / Periode 4 16 Bit
Gruppe 1
Gruppe 2
Gruppe 3
Gruppe 4
Gruppe 5
Gruppe 6
Gruppe 7
Gruppe 8
