Bezeichnung
PROFIBUS-Daten
Übertragungsprotokoll
Zugriffsverfahren
Anzahl Stationen
Topologie
Ankopplung an Bus
Übertragungsmedium
Diagnose-LEDs
Nummernschalter
Leistungsaufnahme
Maße (H, B, T) [mm]

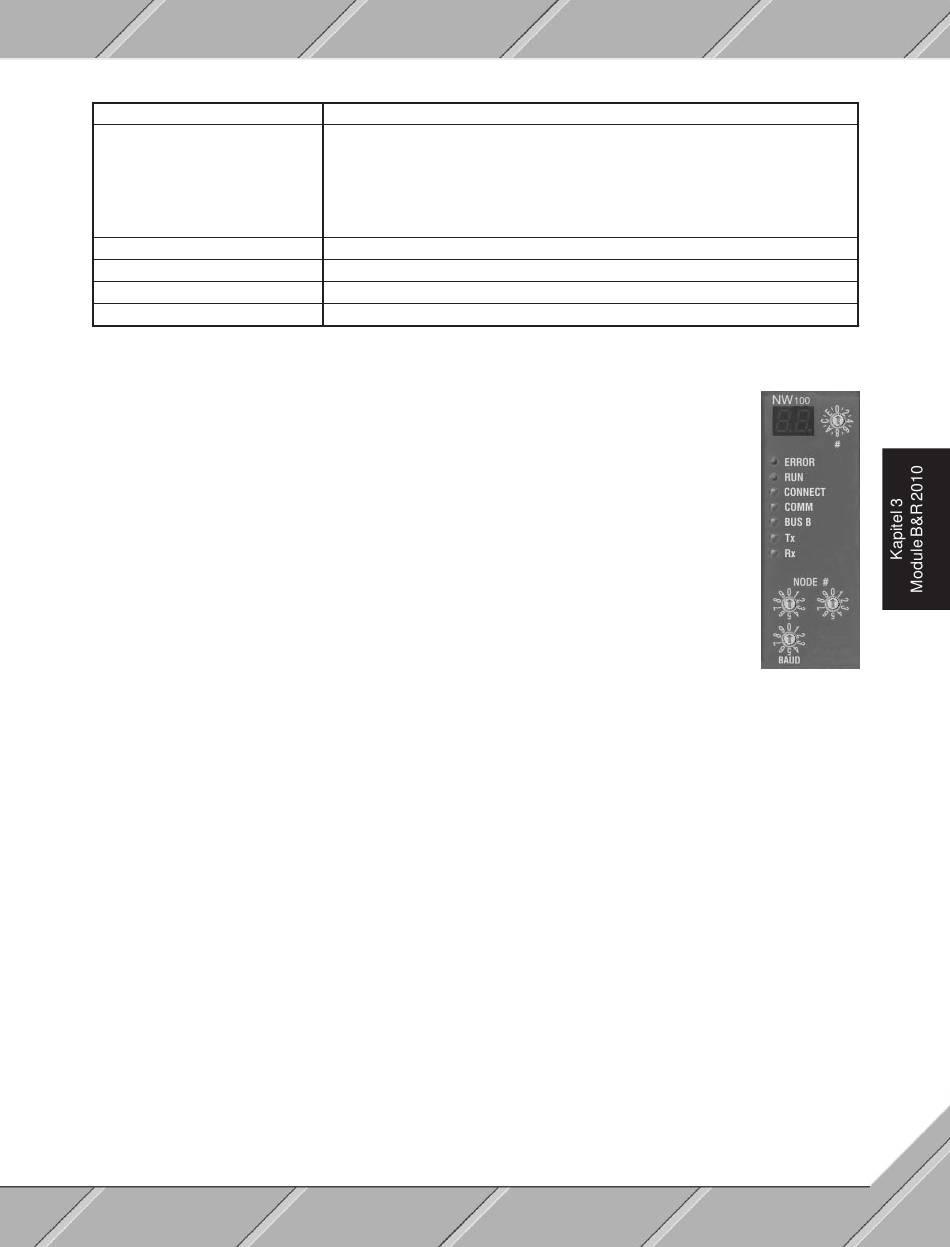

14.3 STATUS-LEDs
ERROR
Fehler
RUN
Netzwerkprozessor wurde von der RPS-CPU initialisiert.
CONNECT
Mindestens eine Verbindung ist aufgebaut.
COMM
Verbindung ist aufgebaut und PROFIBUS-Dienste werden abgewickelt.
BUS B
Diese LED hat derzeit keine Funktion.
Tx
Daten werden über die RS485-Schnittstelle gesendet.
Rx
Daten werden über die RS485-Schnittstelle empfangen.
14.4 BEDIENUNG
Die Bedienung des PROFIBUS-Moduls NW100 erfolgt mittels Software, die bei B&R erhältlich ist.
Module B&R 2010
laut PROFIBUS-Norm, DIN 19245 Teil 1 und 2
Token-Passing-Prinzip mit unterlagertem Master/Slave-Prinzip
max. 127 (mit Repeater)
physikalischer Bus
verdrillte und geschirmte Zweidrahtleitung
vier - zum Einstellen der Moduladresse, Stationsadresse und Baudrate
max. 15 W
285, 40, 185
NW100
NW100
direkt
JA
239
