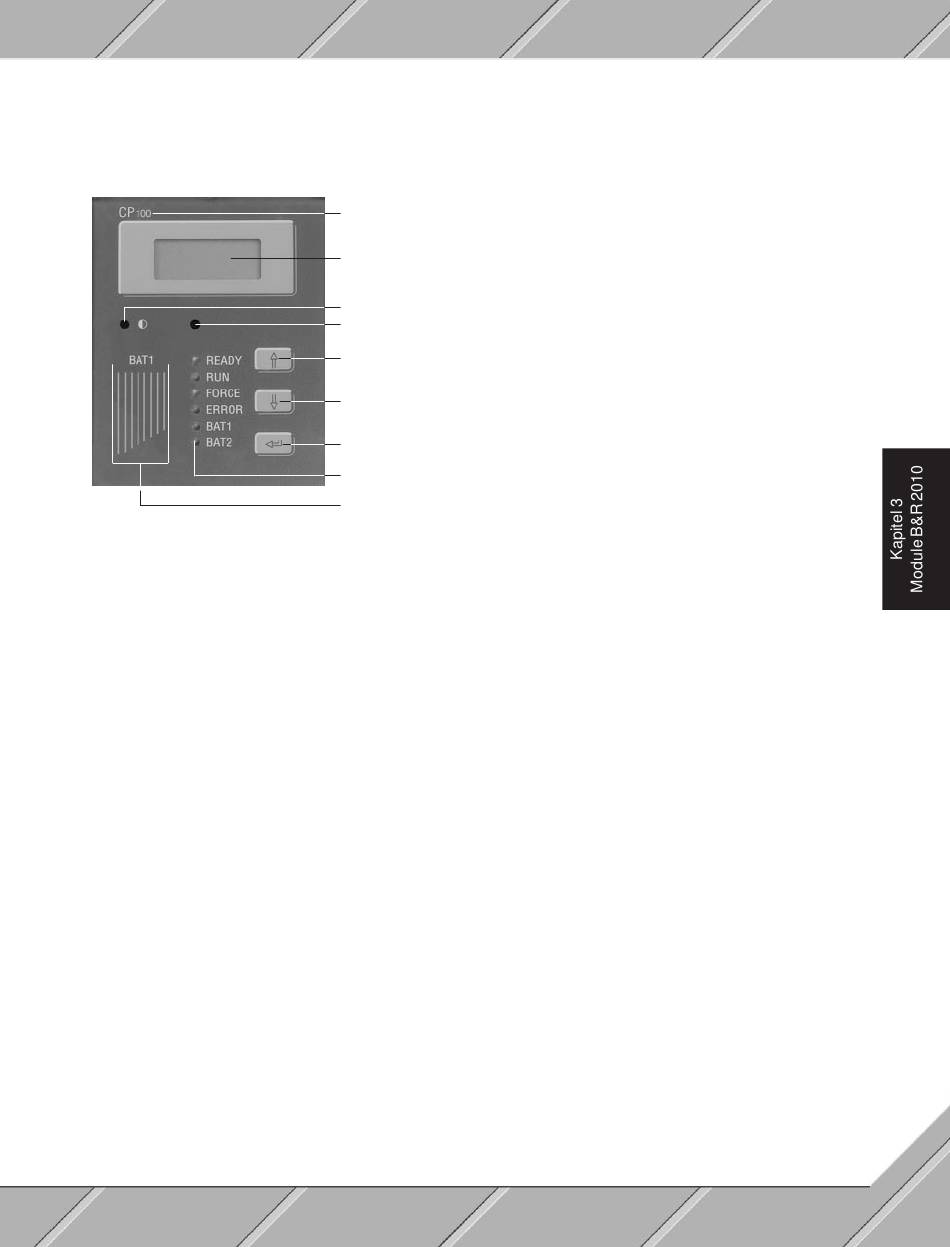

3.3 STATUSBEREICH
Im Statusbereich befinden sich Status-LEDs, ein zweizeiliges Status-Display, diverse Taster und das Fach für
die Lithium-Batterie.
BAT1
Wenn diese LED leuchtet, ...
..... ist keine Batterie vorhanden, oder
..... reicht die Spannung der Batterie in
der Zentraleinheit nicht aus, um die
RAMs im spannungslosen Zustand
der RPS zu puffern.
Die beiden Batteriespannungen werden von der Systemsoftware im Minutentakt überprüft.
3.3.2 Status-Display
Auf der LCD-Anzeige wird in der ersten Zeile standardmäßig die Versionsnummer der Betriebssystemsoftware,
sowie der Hochlaufgrund angezeigt (z. B. "V1.21 IN").
Im laufenden RPS-Betrieb werden bei auftretenden Fehlern die Fehlernummern angezeigt (z. B. "FatalErr",
9100, "SERVICE" usw.). Siehe dazu "PG2000 Software Anwenderhandbuch" (MASYS2PG-0).
Der Anwender hat die Möglichkeit, frei wählbare Meldungen über Funktionsblöcke am Display auszugeben
(z. B. "POWER/OK" usw.).
Mit einem kleinen Schraubendreher (2,5 mm) kann die Helligkeit der LCD-Anzeige eingestellt werden.
Module B&R 2010
3.3.1 Status-LEDs
Modulbezeichnung
READY
Status-Display
(LCD-Anzeige)
RUN
Helligkeitsregler
RESET-Taster
FORCE
UP-Taste
DOWN-Taste
ENTER-Taste
ERROR
Status-LEDs
Fach für
Lithium-Batterie
BAT2
Zentraleinheiten
Die Zentraleinheit läuft fehlerfrei.
Die Zentraleinheit läuft fehlerfrei. Die LED
erlischt, wenn die RPS in den SERVICE-
Modus geschaltet wird.
Die LED "FORCE" leuchtet, wenn zumin-
dest eine Prozeßvariable auf einen Wert
"gezwungen" wurde (siehe dazu Funktion
FORCE
des
Programmiersystems
PG2000).
In der RPS liegt ein Fehler oder undefi-
nierter Zustand vor oder die CPU wurde
gestoppt (Service-Modus). Nähere Hin-
weise werden auf der LCD-Anzeige an-
gezeigt.
Wenn diese LED leuchtet, ...
..... ist im AWS keine Lithium-Batterie
vorhanden, oder
..... ist die Spannung der Lithium-Batterie
nicht ausreichend, um im spannungs-
losen Zustand der RPS die RAMs zu
puffern.
79
