Anschlußbeispiel für Torzeitmessung
Torzeitmessung auf allen vier Kanälen (positive auf negative Flanke).
Für die Vermessung wird eine externe Frequenz verwendet:
Kanäle 9 und 15:
Kanäle 11 und 13:
Konfigurations-Register:
0 0 0 0 1 0 1 0
= $0A
7
0
Module B&R 2010
15 kHz
10 kHz

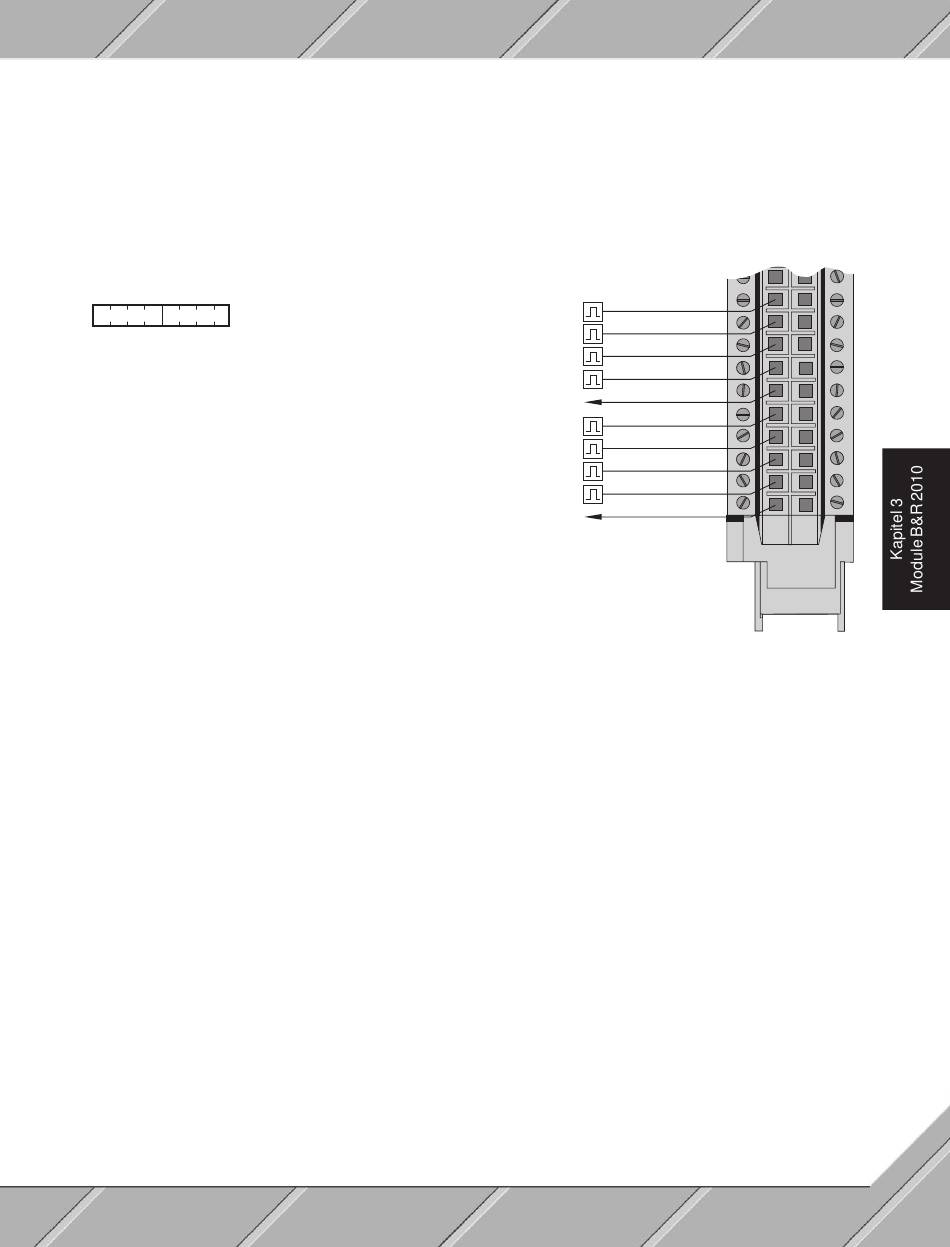

Anschlußbelegung:
DI400
Eingang 9
15 kHz
Eingang 10
Torfrequenz
Eingang 11
10 kHz
Eingang 12
Torfrequenz
COM 9-12
GND
Eingang 13
10 kHz
Eingang 14
Torfrequenz
Eingang 15
15 kHz
Eingang 16
Torfrequenz
COM 13-16
GND
117
