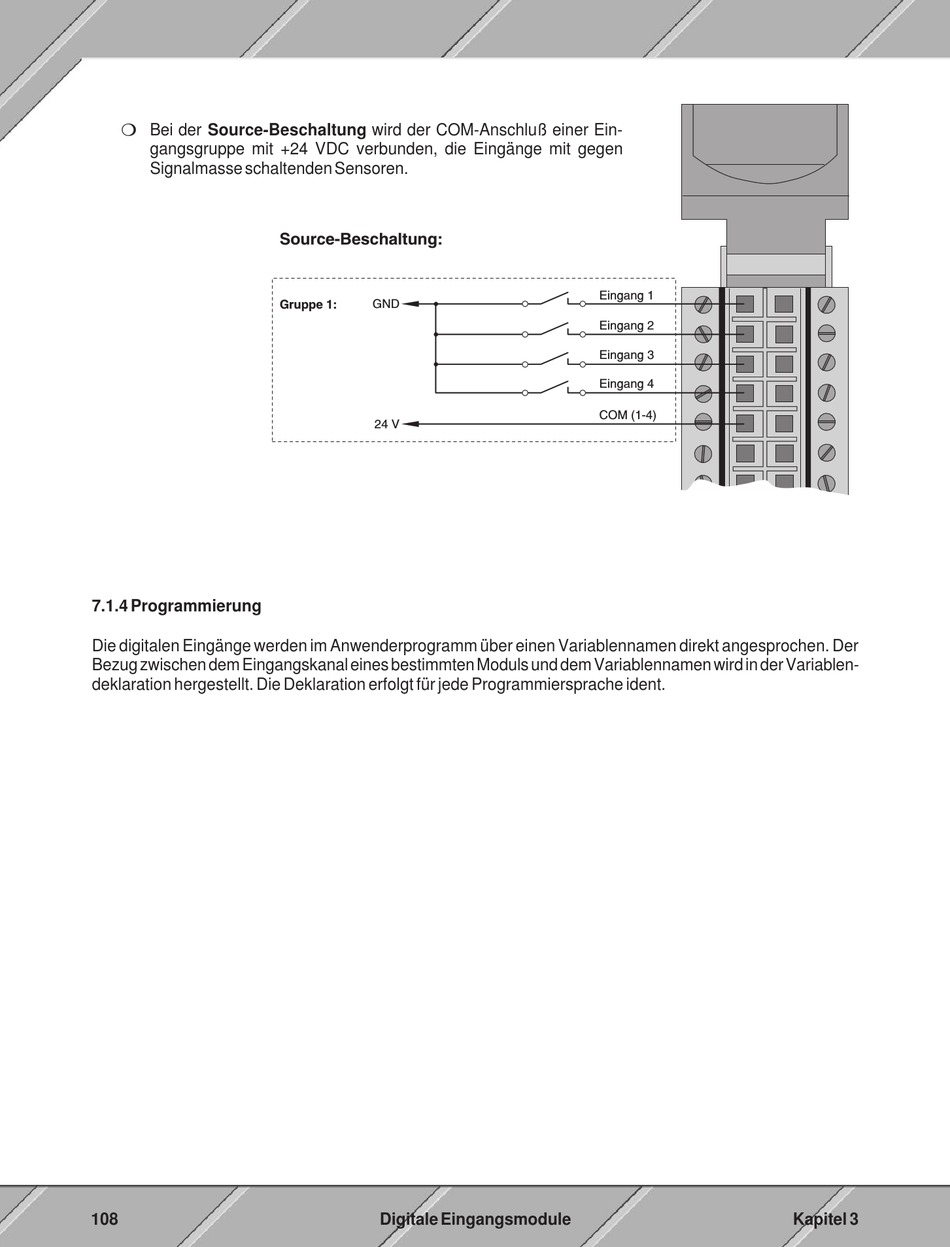

m Bei der Source-Beschaltung wird der COM-Anschluß einer Ein-
gangsgruppe mit +24 VDC verbunden, die Eingänge mit gegen
Signalmasse schaltenden Sensoren.

7.1.4 Programmierung

Die digitalen Eingänge werden im Anwenderprogramm über einen Variablennamen direkt angesprochen. Der
Bezug zwischen dem Eingangskanal eines bestimmten Moduls und dem Variablennamen wird in der Variablen-
deklaration hergestellt. Die Deklaration erfolgt für jede Programmiersprache ident.
108
Source-Beschaltung:
GND
Gruppe 1:
24 V
Digitale Eingangsmodule
Eingang 1
Eingang 2
Eingang 3
Eingang 4
COM (1-4)
