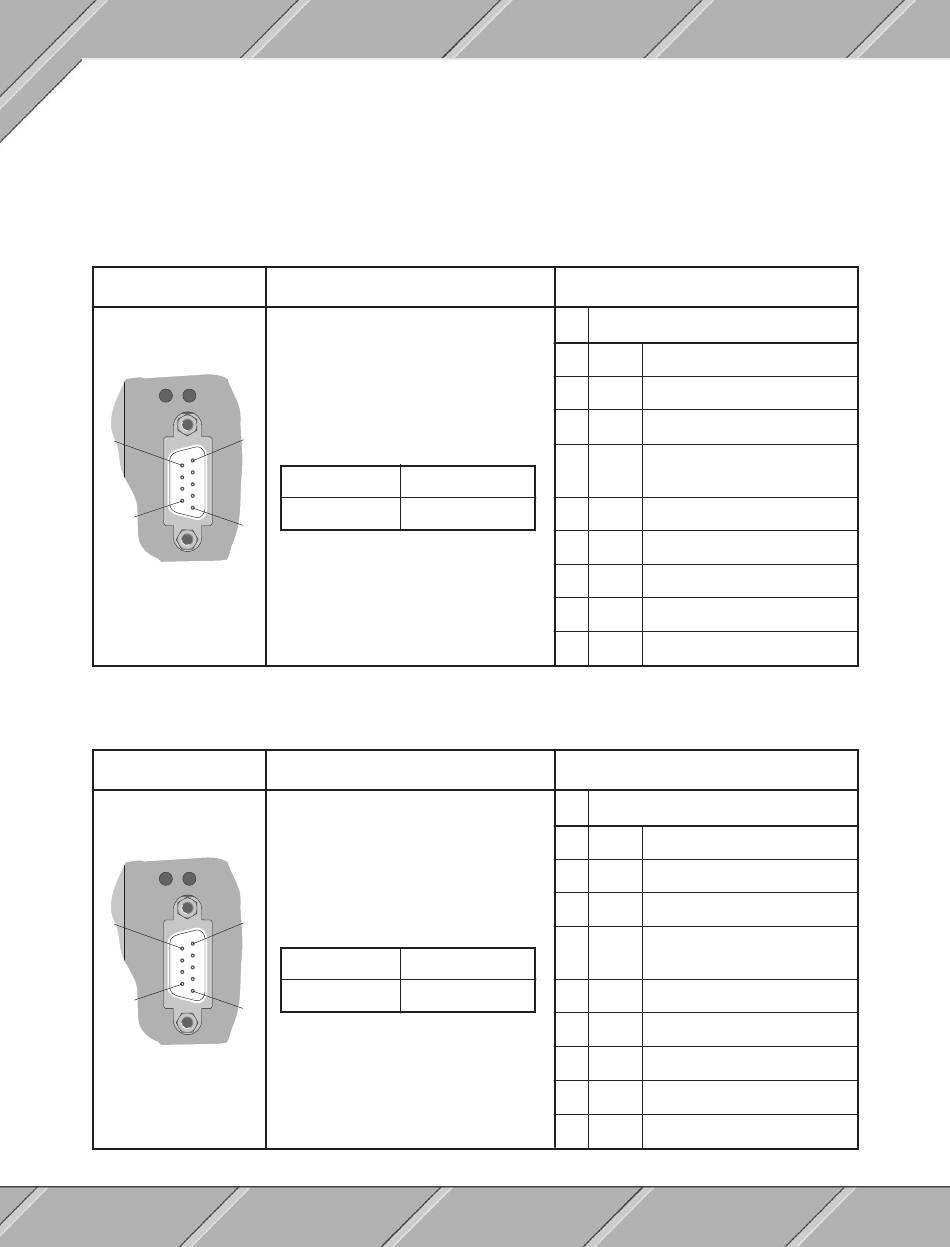

3.5 ANWENDERSCHNITTSTELLE (IF1)

Die nicht potentialgetrennte Anwenderschnittstelle IF1 ist für den Anschluß eines Lichtleiters vorbereitet. Der
Lichtleiter wird über die kurzschlußfeste 4,8 V-Versorgungsspannung (4,8 V ±6%, max. 150 mA) am Pin 4
des DSUB-Steckers versorgt.

3.5.1 CP100 und CP104

Schnittstelle
Anwenderschnittstelle
RS232
Rx
Tx
1
6
I
F
1
9
5
9pol. DSUB-Stecker

3.5.2 CP200 und CP210

Schnittstelle
Anwenderschnittstelle
RS232
Rx Tx
1
6
I
F
1
9
5
9pol. DSUB-Stecker
82
Beschreibung
Die Standard RS232-Schnittstelle
steht dem Anwender zur freien Verfü-
gung.
Zur Online-Verbindung mit dem PG
wird ein Standard RS232-Kabel ver-
wendet, das bei B&R erhältlich ist:
Bezeichnung Bestellnummer
RS232-Kabel 0G0001.00-090
LEDs über der Schnittstelle zeigen
an, ob Daten empfangen (Rx) oder
gesendet (Tx) werden.
Max. Baudrate: 64 kBaud
Max. Kabellänge: 15 m
Beschreibung
Die Standard RS232-Schnittstelle
steht dem Anwender zur freien Verfü-
gung.
Zur Online-Verbindung mit dem PG
wird ein Standard RS232-Kabel ver-
wendet, das bei B&R erhältlich ist:
Bezeichnung Bestellnummer
RS232-Kabel 0G0001.00-090
LEDs über der Schnittstelle zeigen
an, ob Daten empfangen (Rx) oder
gesendet (Tx) werden.
Max. Baudrate: 64 kBaud
Max. Kabellänge: 15 m
Zentraleinheiten
Anschlußbelegung
RS232
1 DCD Data Carrier Detect
2 RXD Receive Signal
3 TXD Transmit Signal
4 DTR Data Terminal Ready
(+4,8 V / 150 mA)
5 GND Ground
6 DSR Data Set Ready
7 RTS Request To Send
8 CTS Clear To Send
9 RI Ring Indikator
Anschlußbelegung
RS232
1 NC
2 RXD Receive Signal
3 TXD Transmit Signal
4 DTR Data Terminal Ready
(+4,8 V / 150 mA)
5 GND Ground
6 DSR Data Set Ready
7 RTS Request To Send
8 CTS Clear To Send
9 NC
Kapitel 3
