8.4.3 Status-LEDs

zeigt den Feldklemmenstatus an, d. h., wenn diese LED leuchtet, steckt keine
Feldklemme am Modul oder die Feldklemme ist nicht richtig gesteckt.
1 ... 32 Die LEDs 1 bis 32 zeigen den logischen Zustand des entsprechenden Ausgangs
an.

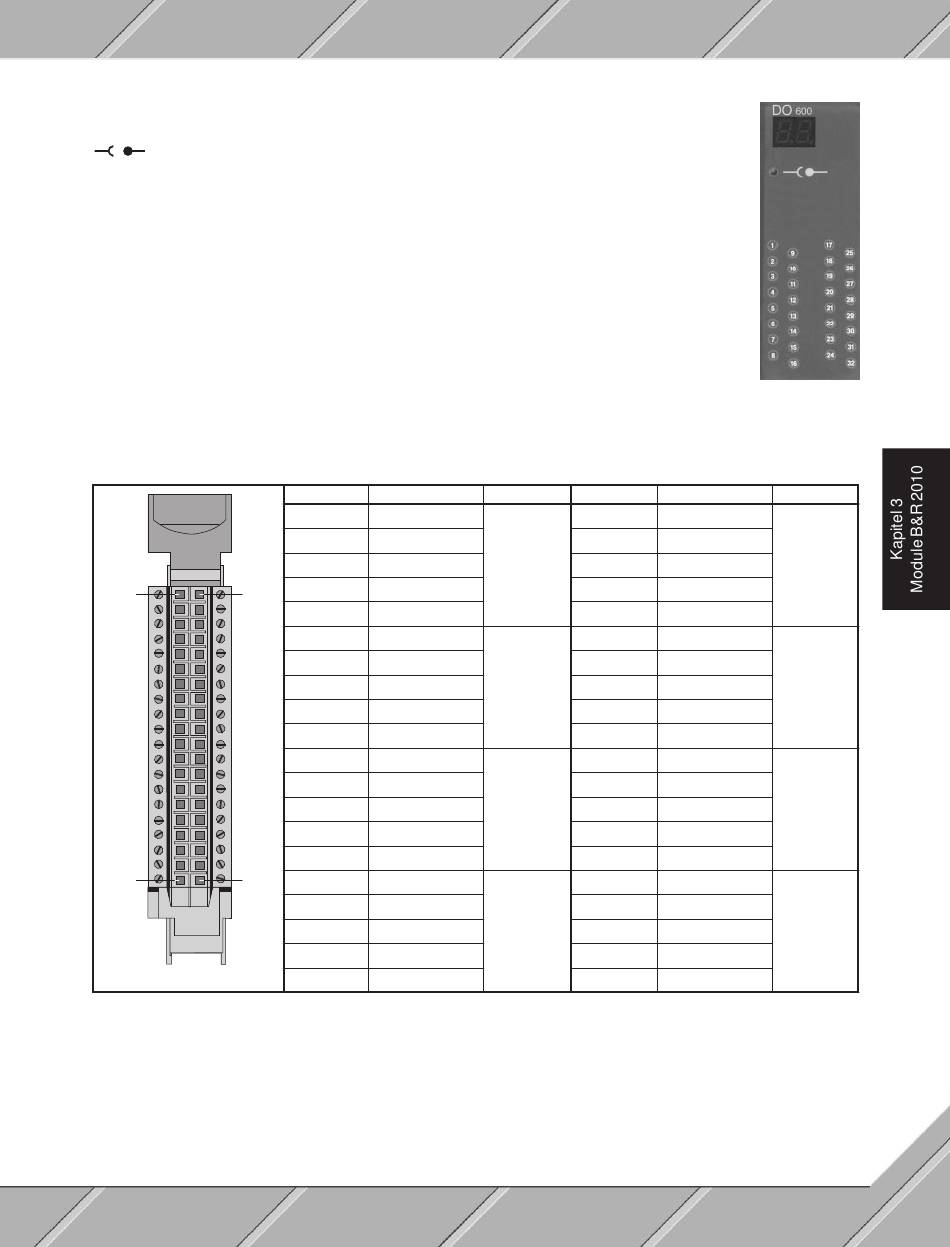

8.4.4 Anschlüsse der Feldklemme
1 21
2 22
3 23
4 24
5 25
6 26
7 27
8 28
9 29
10 30
11
31
12 32
13 33
14 34
15 35
16 36
17 37
18 38
19 39
20 40
TB140
Module B&R 2010
Anschluß Bezeichnung
1 Ausgang 1
2 Ausgang 2
3 Ausgang 3
4 Ausgang 4
5 COM (1-4)
6 Ausgang 5
7 Ausgang 6
8 Ausgang 7
9 Ausgang 8
10 COM (5-8)
11 Ausgang 9
12 Ausgang 10
13 Ausgang 11
14 Ausgang 12
15 COM (9-12)
16 Ausgang 13
17 Ausgang 14
18 Ausgang 15
19 Ausgang 16
20 COM (13-16)
DO600
Anschluß Bezeichnung
Gruppe 1 21 Ausgang 17
22 Ausgang 18
23 Ausgang 19
24 Ausgang 20
25 COM (17-20)
Gruppe 2 26 Ausgang 21
27 Ausgang 22
28 Ausgang 23
29 Ausgang 24
30 COM (21-24)
Gruppe 3 31 Ausgang 25
32 Ausgang 26
33 Ausgang 27
34 Ausgang 28
35 COM (25-28)
Gruppe 4 36 Ausgang 29
37 Ausgang 30
38 Ausgang 31
39 Ausgang 32
40 COM (29-32)
Gruppe 5
Gruppe 6
Gruppe 7
Gruppe 8
147
