3.3.5 Reset-Taster
Der Reset-Taster kann mit einem spitzen Gegenstand (z. B. Büroklammer) betätigt werden. Das Betätigen des
Reset-Tasters bewirkt einen Hardware-Reset, d. h.:
m Alle Anwenderprogramme werden gestoppt.
m Alle Ausgänge werden auf Null gesetzt.
m Alle Multiprozessoren des Systems bekommen ebenfalls einen Reset.
Anschließend geht die RPS in den SERVICE-Modus.

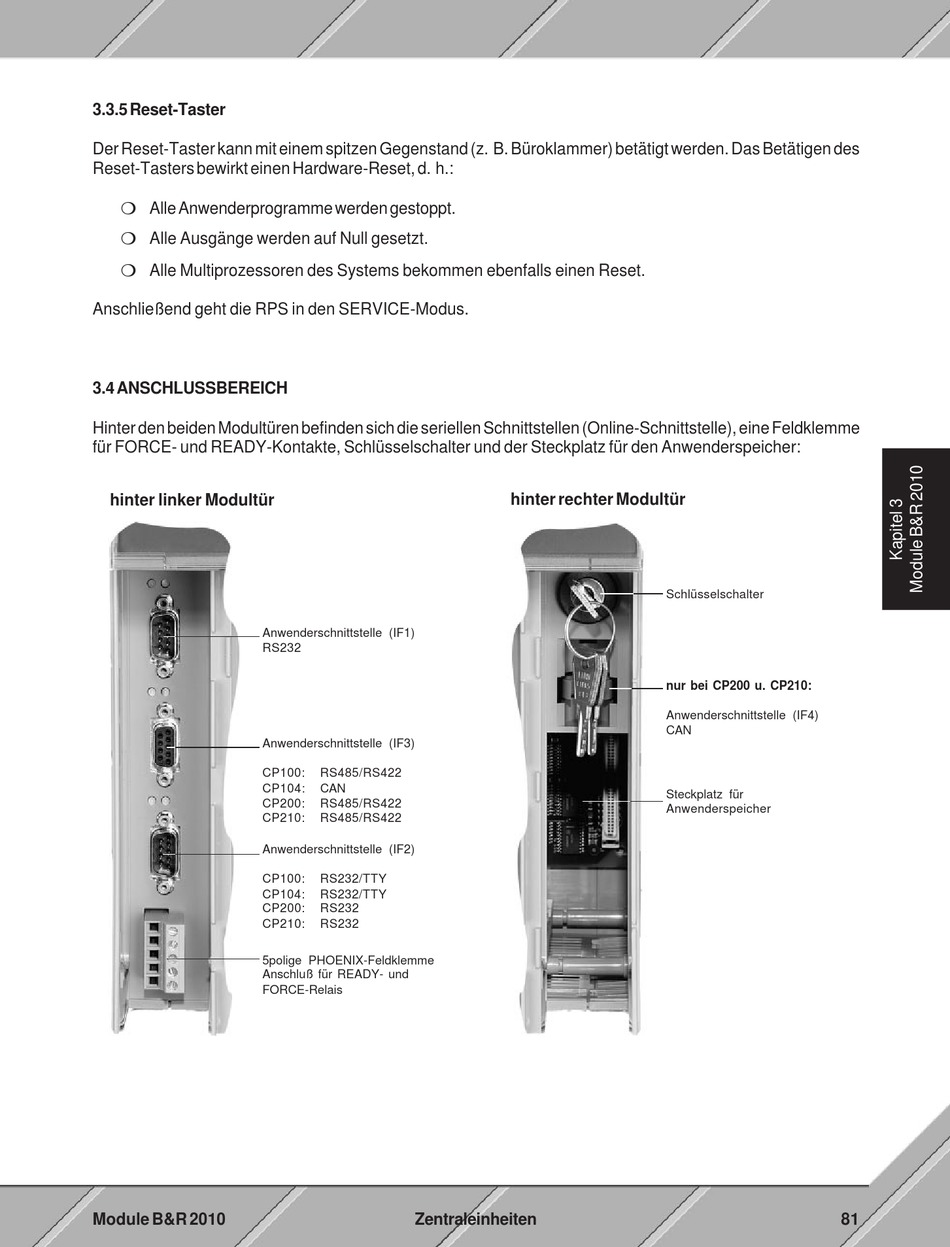

3.4 ANSCHLUSSBEREICH
Hinter den beiden Modultüren befinden sich die seriellen Schnittstellen (Online-Schnittstelle), eine Feldklemme
für FORCE- und READY-Kontakte, Schlüsselschalter und der Steckplatz für den Anwenderspeicher:
hinter linker Modultür
Anwenderschnittstelle (IF1)
RS232
Anwenderschnittstelle (IF3)
CP100:
CP104:
CP200:
CP210:
Anwenderschnittstelle (IF2)
CP100:
CP104:
CP200:
CP210:
5polige PHOENIX-Feldklemme
Anschluß für READY- und
FORCE-Relais
Module B&R 2010
RS485/RS422
CAN
RS485/RS422
RS485/RS422
RS232/TTY
RS232/TTY
RS232
RS232
Zentraleinheiten
hinter rechter Modultür
Schlüsselschalter
nur bei CP200 u. CP210:
Anwenderschnittstelle (IF4)
CAN
Steckplatz für
Anwenderspeicher
