Bezeichnung
Nummernschalter
NODE#
Leistungsaufnahme
Maße (H, B, T) [mm]

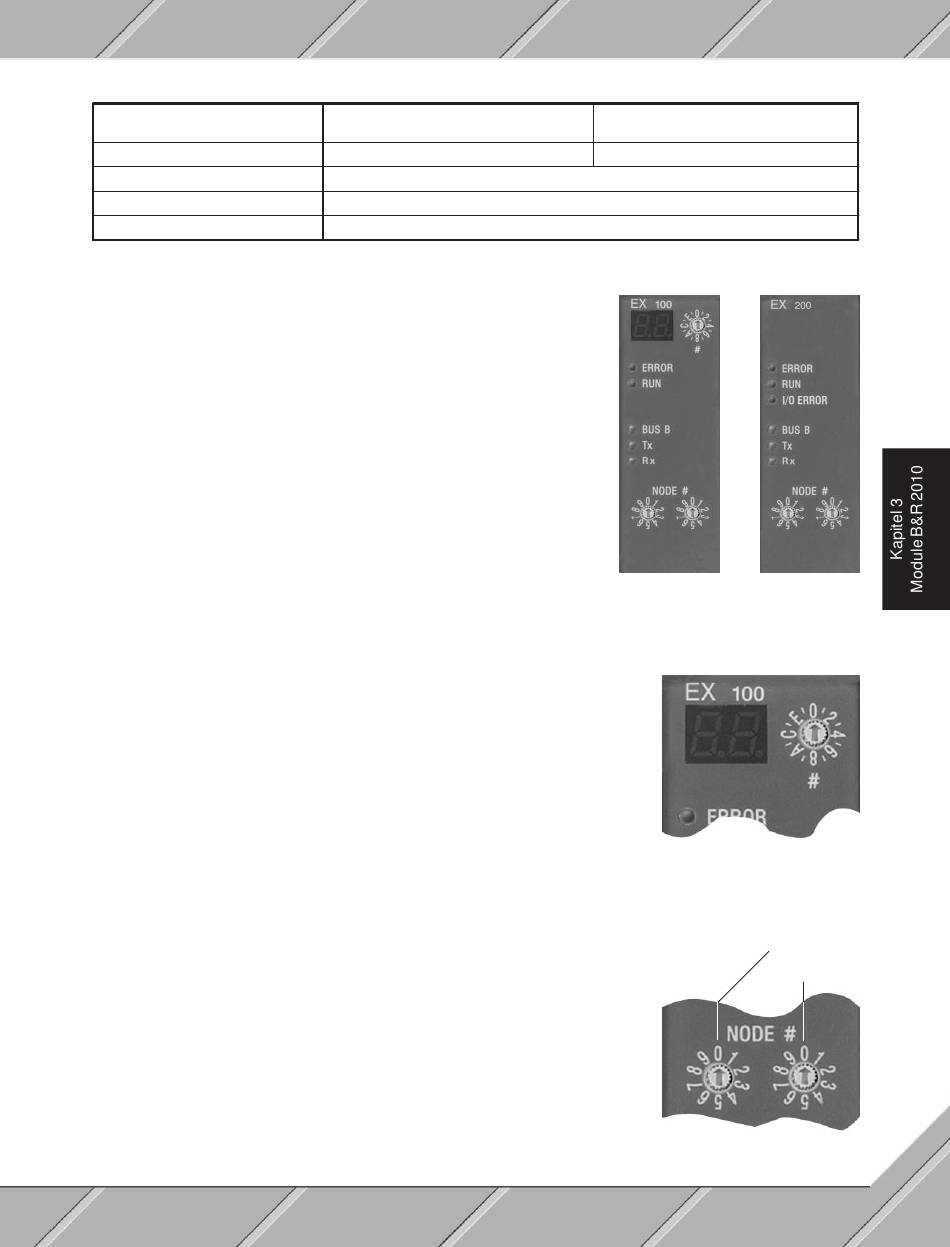

13.3 STATUS-LEDs
ERROR
Hardware-Fehler
RUN
Das Remote Modul ist in Betrieb.
I/O ERROR
Beim I/O-Datentransfer ist ein Fehler aufgetreten.
BUS B
Diese LED hat derzeit keine Funktion.
Tx
Daten werden gesendet.
Rx
Daten werden empfangen.
13.4 NUMMERNSCHALTER
Remote Master / Moduladresse
Mit dem Nummernschalter wird die Moduladresse des Remote Masters, der
sich auf dem Systembus befindet, eingestellt. Die eingestellte Adresse wird
auf dem 7-Segment Display angezeigt. Es ist darauf zu achten, daß kein
Systemmodul die gleiche Moduladresse erhält.
Remote Slave / Slave-Adresse
Mit den beiden Nummernschaltern wird die Slave-Adresse des Remote
Slaves, der sich auf dem äußerst linken Steckplatz des I/O-Busses befindet,
eingestellt. Über diese Adresse wird die Slave-Station angesprochen und die
I/O-Module, die sich auf dieser Station befinden, adressiert.
Mit der Adresse 99 wird die dynamische Adressierung aktiviert. Bei dieser
Adreßauswahl liest der Remote Slave die Adresse vom ersten I/O-Modul
(digitales Eingangsmodul!) der Remote Station. Die ersten acht digitalen
Eingänge des Moduls werden binär als Slave-Adresse interpretiert und einge-
stellt.
Module B&R 2010
EX100
Remote Master
Einstellung der Moduladresse
Einstellung der Slave-Adresse
EX100 / EX200
EX200
Remote Slave
----
max. 12 W
285, 40, 185
Remote Master
Remote Slave
Zehnerstelle
Einerstelle
235
