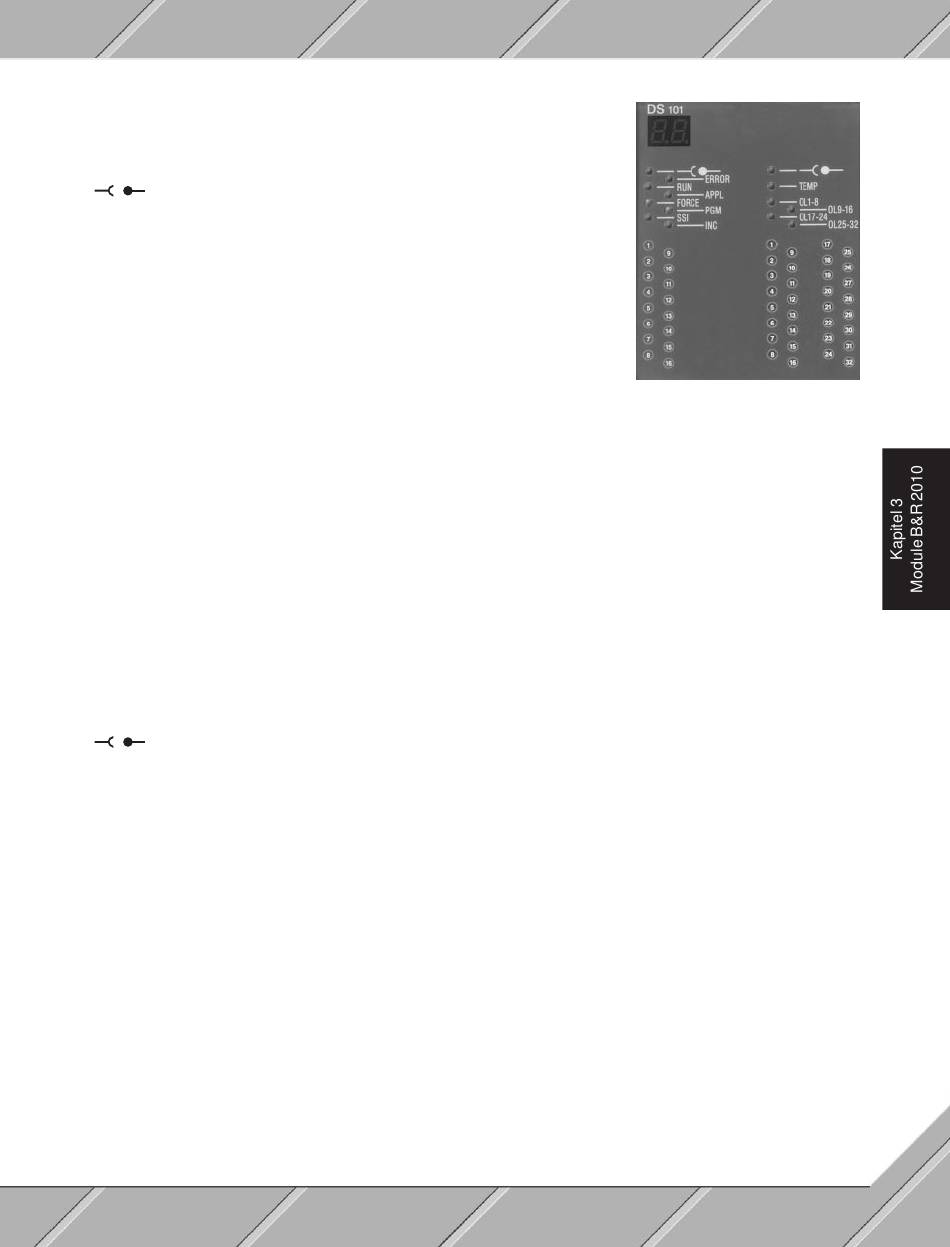

16.3.7 Status-LEDs

Status-LEDs der linken Modulhälfte
zeigt den Feldklemmenstatus an, d. h., wenn diese LED
leuchtet, steckt keine Feldklemme hinter der linken Modultür
oder die Feldklemme ist nicht richtig gesteckt.
RUN Die LED "RUN" leuchtet, wenn der intelligente I/O-Prozessor in
Betrieb ist.
FORCE EEPROM verwendet bzw. originaler TPU-Code überladen.
SSI Diese LED leuchtet, wenn ein Absolutgeber mit synchron-
serieller Schnittstelle (SSI) angeschlossen ist und Signale
liefert.
ERROR Fehler oder undefinierter Zustand.
APPL Die LED "APPL" leuchtet, wenn die Applikationssoftware aktiv ist.
PGM Diese LED leuchtet, wenn zwischen RPS-CPU und intelligenten I/O-Prozessor Programme
ausgetauscht werden.
INC Diese LED hat derzeit keine Funktion (reserviert für Inkrementalgeber).
1 ... 16 Die LEDs 1 bis 16 zeigen die logischen Zustände der entsprechenden digitalen Eingänge an. Die
LEDs leuchten, wenn die Eingänge log. 1 sind.
Status-LEDs der rechten Modulhälfte
zeigt den Feldklemmenstatus an, d. h. wenn diese LED leuchtet, steckt keine Feldklemme hinter
der rechten Modultür oder die Feldklemme ist nicht richtig gesteckt.
TEMP zeigt an, daß alle Ausgänge auf Grund zu hoher Temperatur im Inneren des Gehäuses
abgeschaltet wurden.
OL x-y Overload: Diese LEDs zeigen an, daß für die jeweilige LED-Gruppe die Überlast- oder Kurz-
schlußabschaltung aktiviert wurde. Leuchtet z. B. die LED OL 1-8, bedeutet dies, daß einer der
Ausgänge 1 bis 8 abgeschaltet wurde (näheres siehe Abschnitt "Überlastschutz").
1 ... 32 Die LEDs 1 bis 32 zeigen die logischen Zustände der entsprechenden digitalen Ausgänge an. Die
LEDs leuchten, wenn die Ausgänge log. 1 sind.
Module B&R 2010 DS101 263
