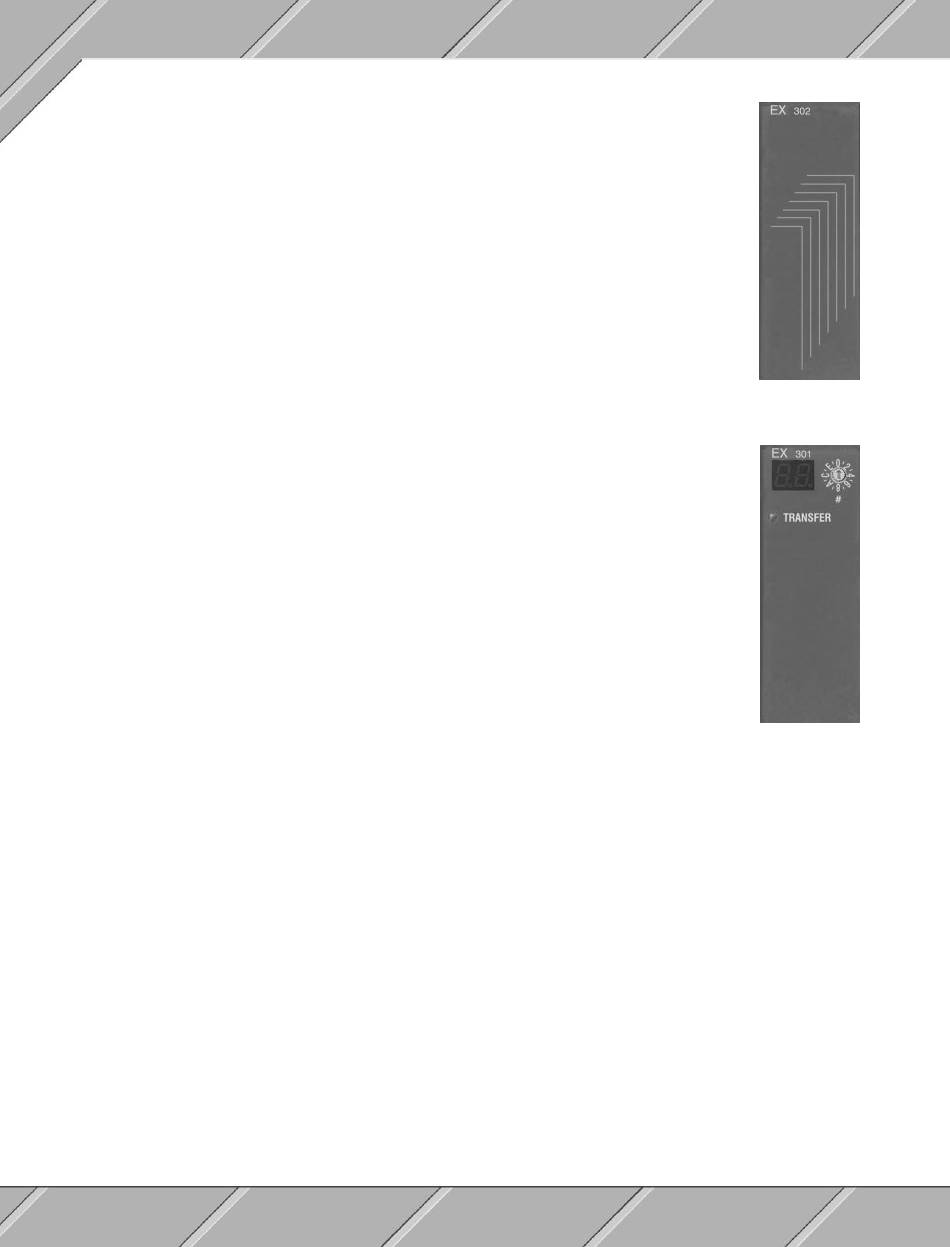

12.3 STATUS-LEDS EX302
Das Modul EX302 ist weder mit Bedienelementen ausgestattet, noch erfordert es Diagnose-
elemente (keine Status-LEDs).
12.4 STATUS-LEDS EX301
TRANSFER
Diese LED zeigt an, daß ein Datentransfer von bzw. zu einem Expansions-
Master erfolgt.
12.5 NUMMERNSCHALTER
Mit dem Nummernschalter wird die Zehnerstelle der Moduladresse des Expansions-Slaves
eingestellt, an der die Adressierung der I/O-Module fortgesetzt wird. Die Einstellung erfolgt in
Zehner-Schritten (10, 20, ... 90). Es ist darauf zu achten, daß keine Überschneidung mit
anderen Bussegmenten auftritt. Die eingestellte Basisadresse des Bussegmentes wird auf
dem 7-Segment Display angezeigt.
12.6 VERKABELUNG
Hinweise über die Verbindung von Expansions-Master und -Slave, Einstellung der Moduladresse und Plazierung
der Netzteile auf Bussegmenten sind in Kapitel "Projektierung und Installation", Abschnitt "Systemkonfiguration
und Stromversorgung" zu finden.
232
EX301 / EX302
Kapitel 3
