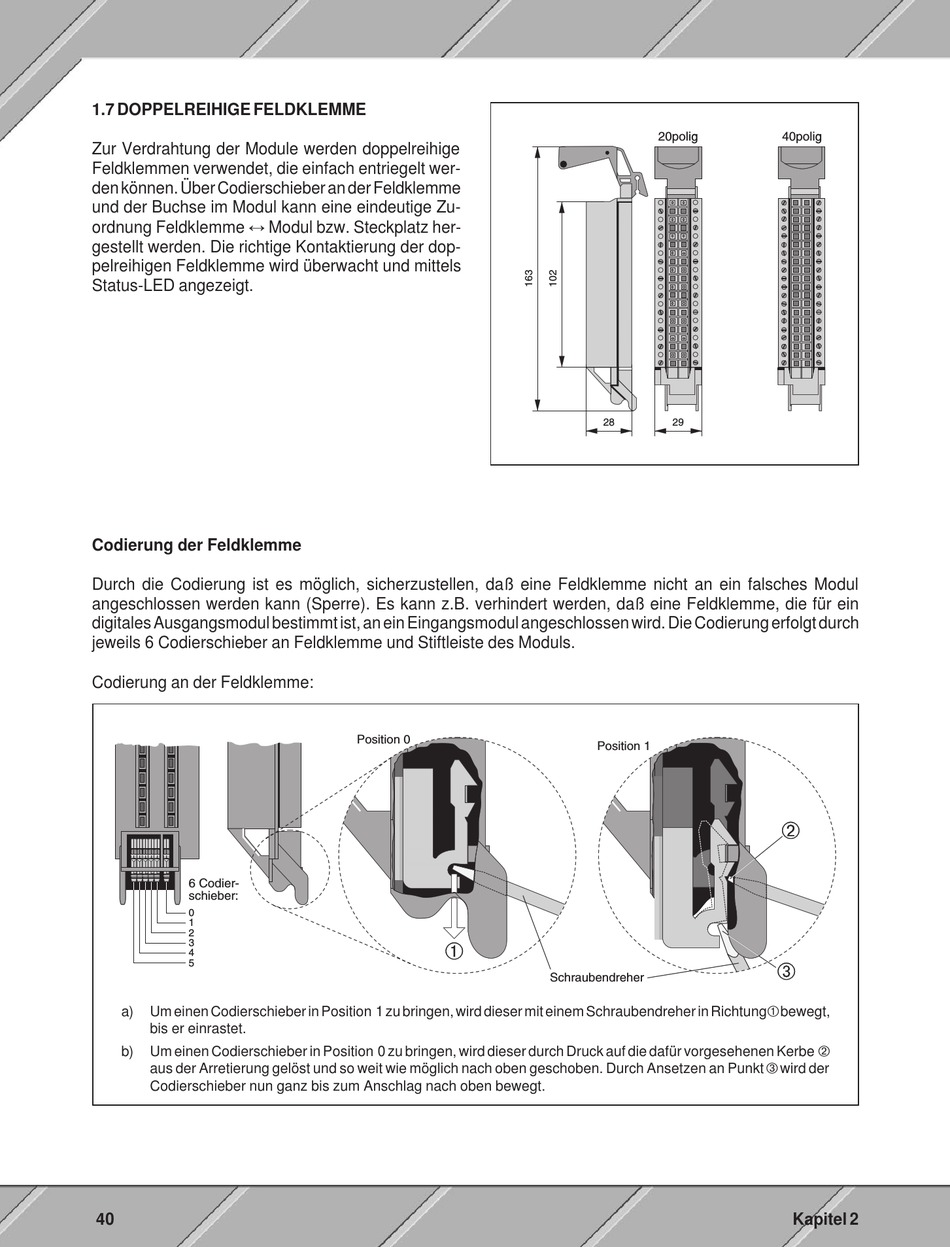

1.7 DOPPELREIHIGE FELDKLEMME
Zur Verdrahtung der Module werden doppelreihige
Feldklemmen verwendet, die einfach entriegelt wer-
den können. Über Codierschieber an der Feldklemme
und der Buchse im Modul kann eine eindeutige Zu-
ordnung Feldklemme Ö Modul bzw. Steckplatz her-
gestellt werden. Die richtige Kontaktierung der dop-
pelreihigen Feldklemme wird überwacht und mittels
Status-LED angezeigt.
Codierung der Feldklemme
Durch die Codierung ist es möglich, sicherzustellen, daß eine Feldklemme nicht an ein falsches Modul
angeschlossen werden kann (Sperre). Es kann z.B. verhindert werden, daß eine Feldklemme, die für ein
digitales Ausgangsmodul bestimmt ist, an ein Eingangsmodul angeschlossen wird. Die Codierung erfolgt durch
jeweils 6 Codierschieber an Feldklemme und Stiftleiste des Moduls.
Codierung an der Feldklemme:
6 Codier-
schieber:
0
1
2
3
4
5
Um einen Codierschieber in Position 1 zu bringen, wird dieser mit einem Schraubendreher in Richtung À bewegt,
a)
bis er einrastet.
Um einen Codierschieber in Position 0 zu bringen, wird dieser durch Druck auf die dafür vorgesehenen Kerbe Á
b)
aus der Arretierung gelöst und so weit wie möglich nach oben geschoben. Durch Ansetzen an Punkt  wird der
Codierschieber nun ganz bis zum Anschlag nach oben bewegt.
40
Position 0
20polig
28
29
Position 1
Schraubendreher
40polig
