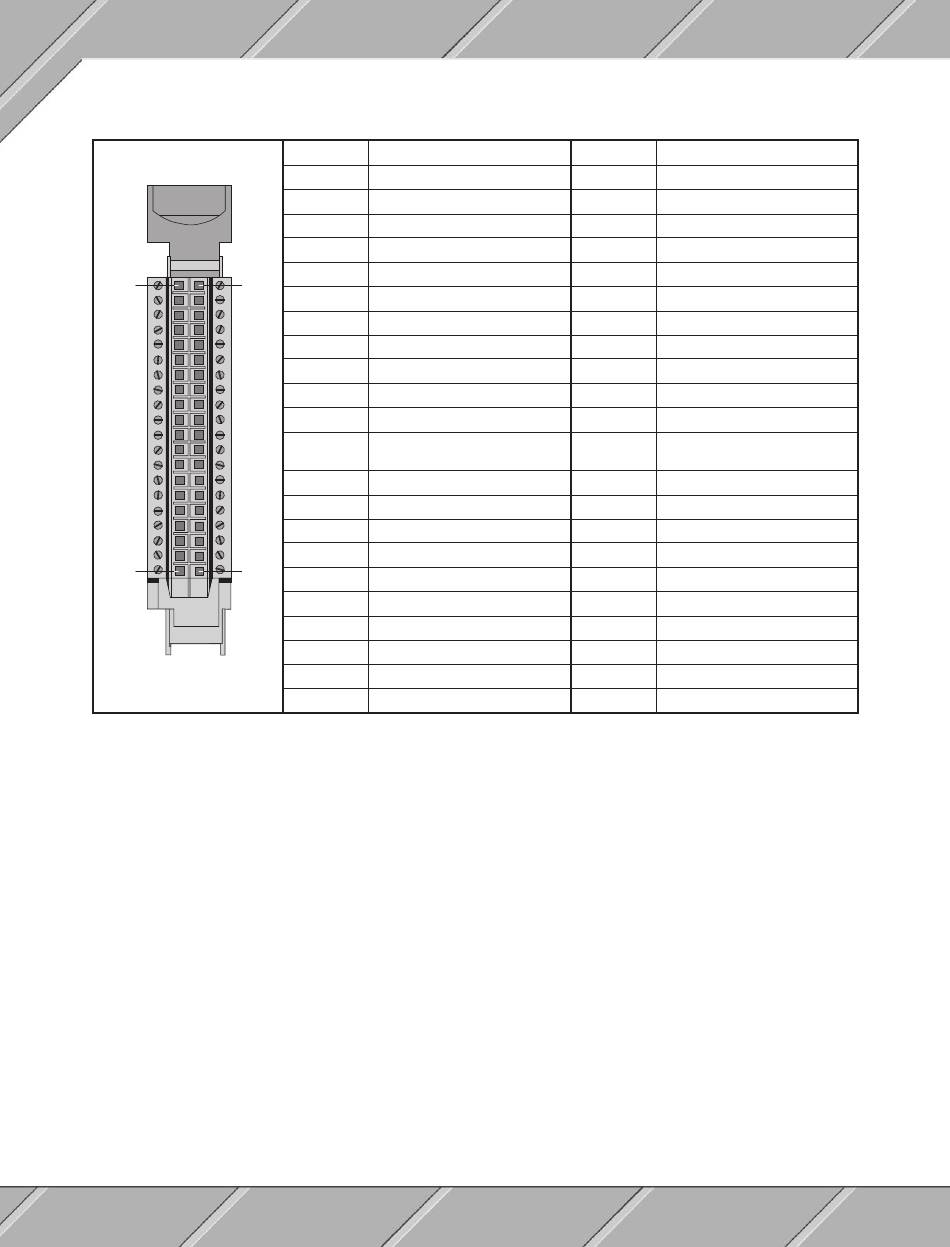

11.6 ANSCHLÜSSE DER FELDKLEMME
1
21
2
22
3
23
4
24
5
25
6
26
7
27
8
28
9
29
10
30
11
31
12
32
13
33
14
34
15
35
16
36
17
37
18
38
19
39
20
40
TB140
Anschluß der Signalkabel
Bei analogen Ausgangsmodulen müssen geschirmte Leitungen verwendet werden. Der Anschluß erfolgt ident
zu den Modulen AO300 und AO725.
224
Anschluß
Analoge Eingänge
1
+ Eingang A1
2
- Eingang A1
3
+ Eingang A2
4
- Eingang A2
5
Schirm
Stromausgänge
6
+ Ausgang I1
7
- Ausgang I1
8
+ Ausgang I2
9
- Ausgang I2
10
Schirm
Digitale Ein-/Ausgänge
Gruppe 1
11
Eingang D1
12
Eingang D2
13
Eingang D3
14
Eingang D4
15
+24 V (1)
16
Ausgang D1
17
Ausgang D2
18
Ausgang D3
19
Ausgang D4
20
GND1 / COM1
UM900
Anschluß
Analoge Eingänge
21
+ Eingang A3
22
- Eingang A3
23
+ Eingang A4
24
- Eingang A4
25
Schirm
Spannungsausgänge
26
+ Ausgang U1
27
- Ausgang U1
28
+ Ausgang U2
29
- Ausgang U2
30
Schirm
Digitale Ein-/Ausgänge
Gruppe 2
31
Eingang D5
32
Eingang D6
33
Eingang D7
34
Eingang D8
35
+24 V (2)
36
Ausgang D5
37
Ausgang D6
38
Ausgang D7
39
Ausgang D8
40
GND2 / COM2
