CAN-Knotennummer
Mit den beiden Hex-Schaltern wird die CAN-Knotennummer eingestellt. Eine
Auswertung der Schalterstellung durch das Anwenderprogramm ist jederzeit
möglich. Wenn der Schalter während des Betriebs verdreht wird, kann eine
entsprechende Warnung generiert werden. Vom Betriebssystem wird die
Schalterstellung nur beim Einschalten erkannt.
Die Stellungen 00 und FF sind für spezielle Funktionen reserviert.
Schalterstellung:
00 ... Bootmanager aktiv
FF ... Diagnose-Modus

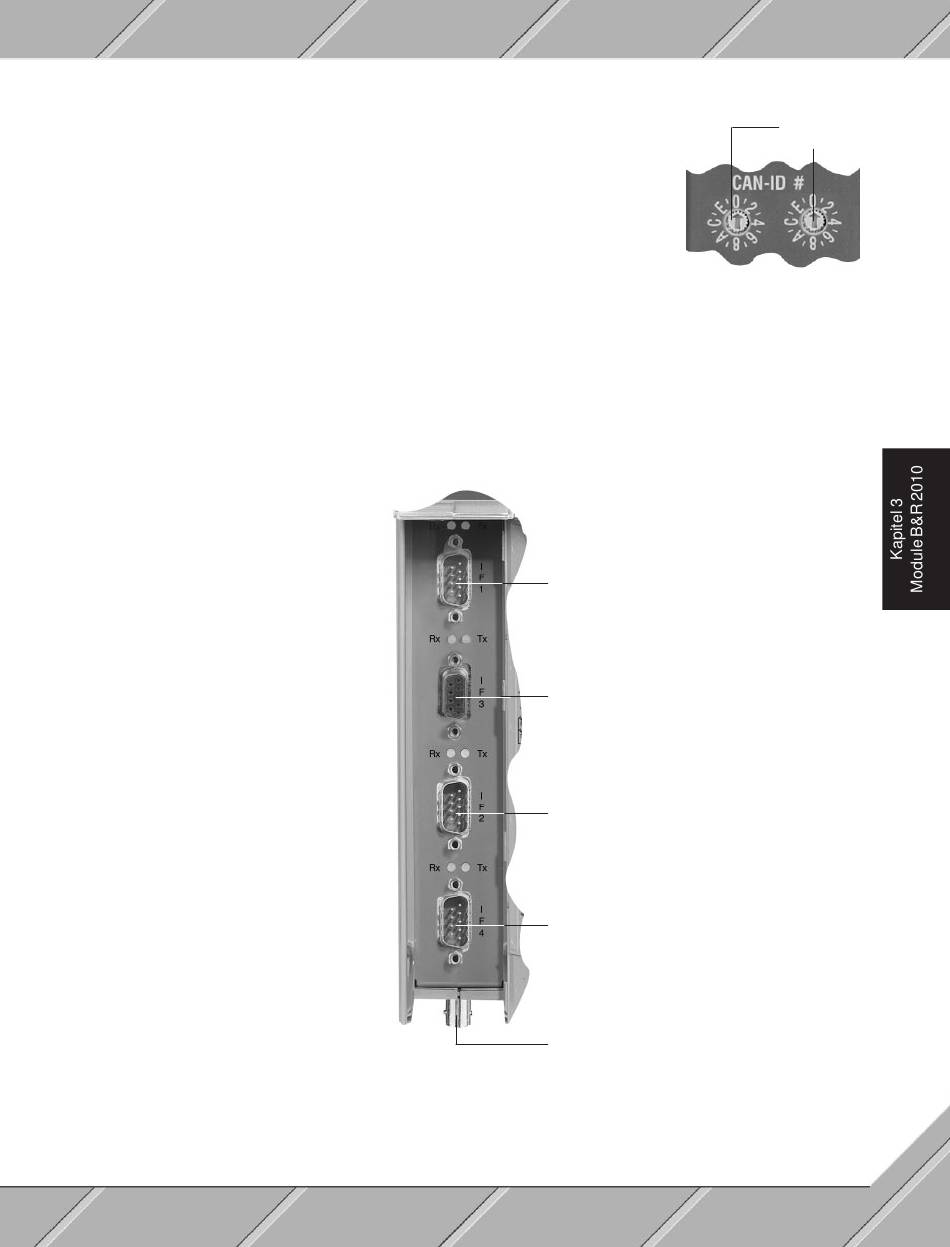

15.5 ANSCHLUSSBEREICH
Hinter der Modultür befindet sich der Anschlußbereich für die Schnittstellen.
Die Status-LEDs über den Schnittstellen zeigen an, ob Daten empfangen (Rx) oder gesendet (Tx) werden.
Module B&R 2010
RS232 (IF1)
RS485/RS422 (IF3)
RS232/TTY (IF2)
CAN (IF4)
nur bei IF101
ETHERNET (IF5)
IF100 / IF101
CAN High
CAN Low
245
