3.8 ANWENDERSCHNITTSTELLE (IF4)

Nur die Zentraleinheiten CP200 und CP210 sind mit dieser CAN-Schnittstelle ausgestattet.

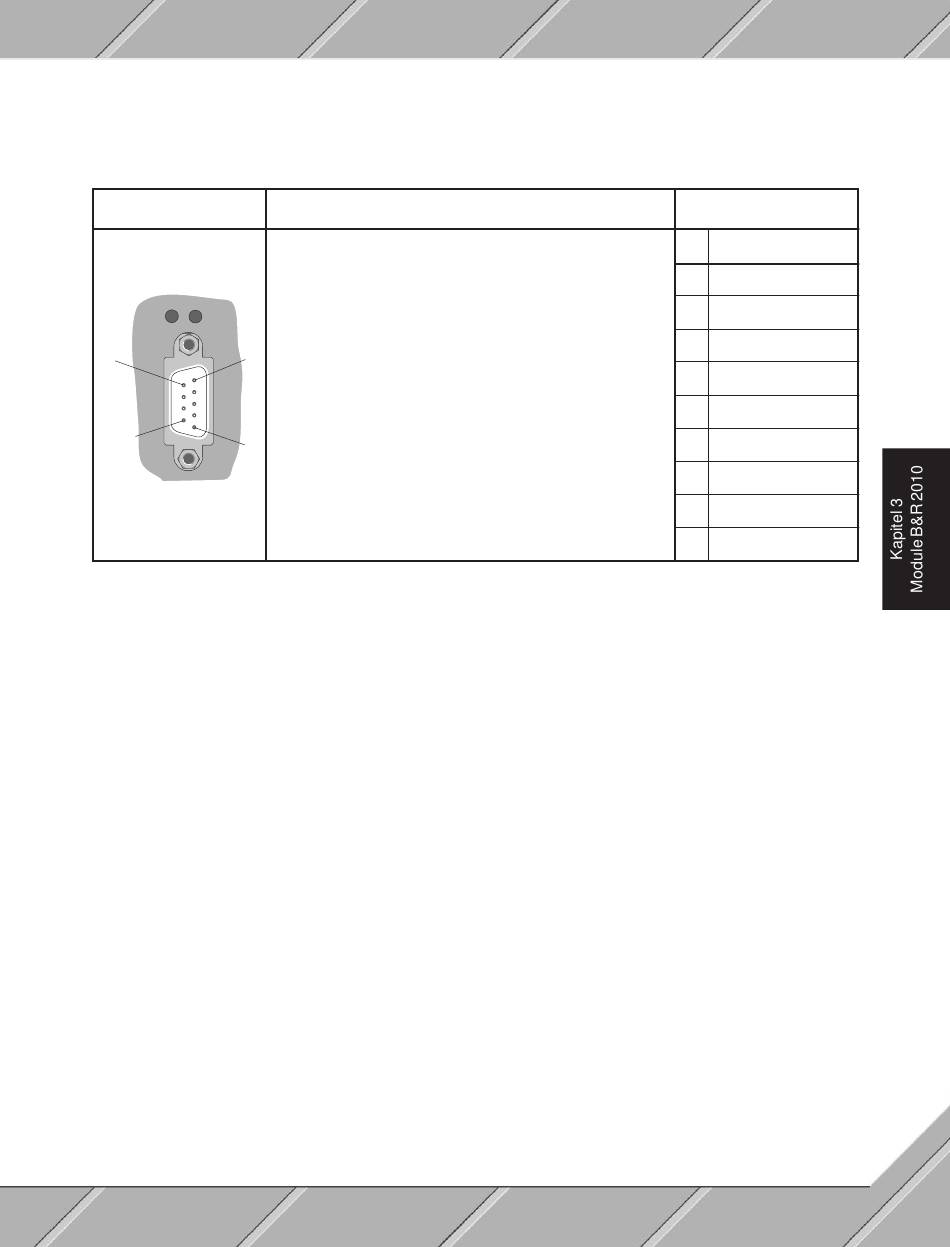

Schnittstelle
Anwenderschnittstelle
CAN
Rx Tx
1
6
I
F
4
9
5
9pol. DSUB-Stecker
Module B&R 2010
Beschreibung
Die Schnittstelle ist potentialgetrennt. Die Knotennum-
mer wird softwaremäßig eingestellt. Die Verbindung
erfolgt über ein T-Stück (7AC911.9).
Als CAN Controller wird der INTEL 82527 Prozessor
verwendet.
Die beiden Status-LEDs für Receive und Transmit über
dem DSUB-Stecker zeigen die Aktivität des CAN-Bus-
ses zwischen Controller und Optokoppler an.
Max. Baudrate:
500 kBit/s Buslänge:
250 kBit/s Buslänge:
50 kBit/s Buslänge:
Zentraleinheiten
10 - 60 m
100 - 200 m
800 - 1000 m
Anschlußbelegung
CAN
1 NC
2 CAN L
3 GND
4 NC
5 NC
6 res.
7 CAN H
8 NC
9 NC
