Bezeichnung
FlashPROM progr.
Programmierschutz
Pufferung der RAMs
Lithium-Batterie (im AWS)
Goldfolienkondensator (im AWS)
Lagertemperatur
AWS ohne Lithium-Batterie
AWS mit Lithium-Batterie
Lithium-Batterie (nicht eingebaut)
Lagerzeit
Lithium-Batterie (nicht eingebaut)
Maße (H, B, T) [mm]
1)
Die angegebene Pufferzeit bezieht sich auf Anwenderspeicher, die sich nicht in einem Prozessormodul (Zentraleinheit oder
Multiprozessor) befinden. Ansonsten wird die Pufferdauer auf 1 Jahr halbiert, da die RAMs des Prozessormoduls mitgepuffert werden.

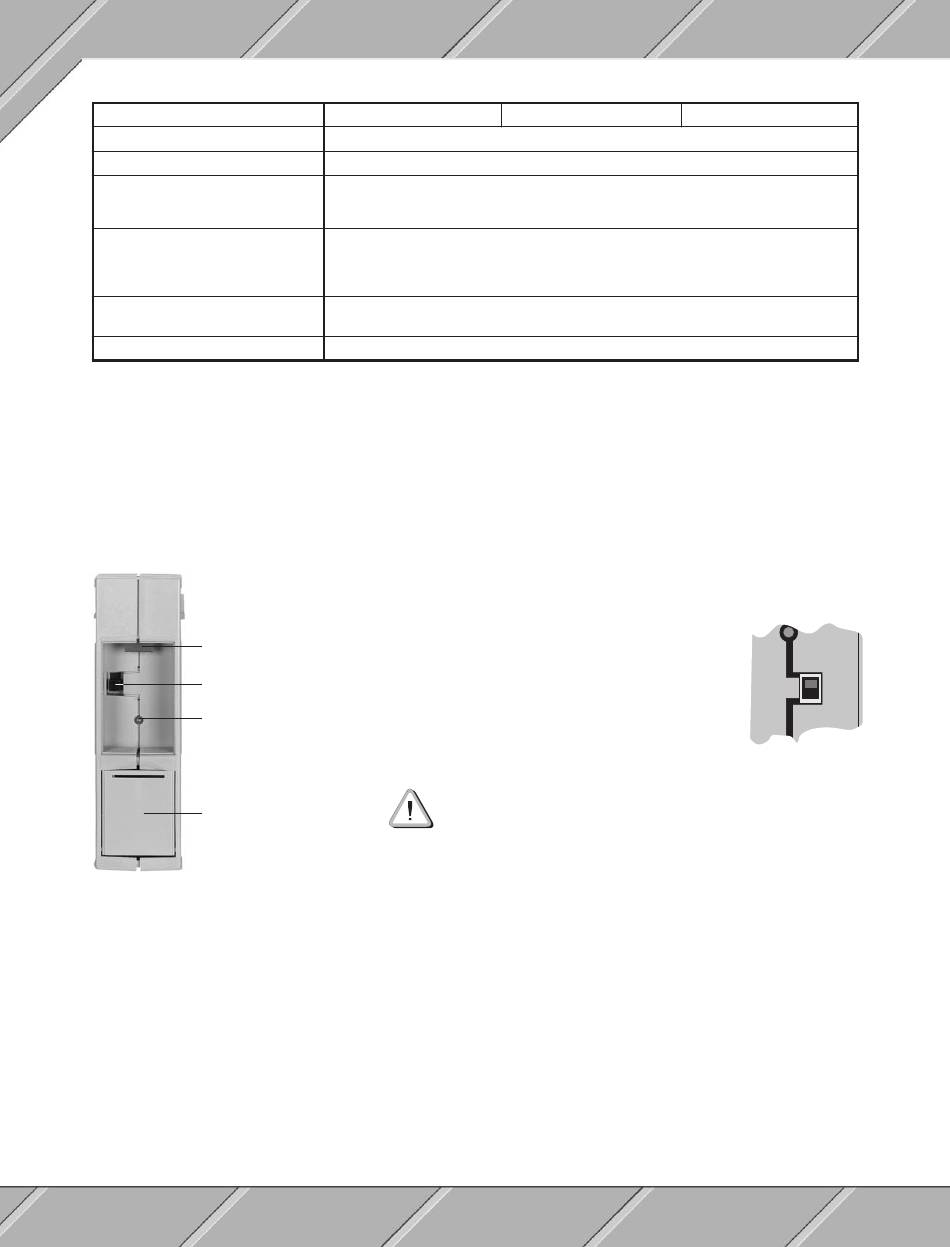

4.3 ANZEIGE- UND BEDIENELEMENTE
An der Frontseite des Anwenderspeichers befinden sich folgende Elemente:
Entriegelungshebel
Programmierschutzschalter
Programmier-LED
Abdeckung für
Lithium-Batterie
Bei längerer Lagerung des AWS sollte die Batterie zwecks Schonung entnommen werden, wenn die Pufferung
nicht benötigt wird.
Zum Ziehen des AWS aus dem Prozessormodul (Zentraleinheit oder Multiprozessor) muß der Entriegelungs-
hebel leicht nach unten gedrückt werden.
92
ME910
Programmierlogik im Modul, Anzeige mit LED
Schalter am Modul
mind. 2 Jahre
mind. 10 min
-20 bis +70 °C
-20 bis +60 °C
-20 bis +60 °C
max. 3 Jahre bei 30 °C
103, 32, 122
Die Programmier-LED leuchtet, wenn ein Schreibvorgang auf das
Anwender-PROM ("Brennen") erfolgt.
Der Programmierschutzschalter dient dazu,
das PROM vor unbeabsichtigtem Beschreiben
bzw. Löschen zu schützen.
In Position 1 (Schreibposition) ist das Beschrei-
ben des Anwender-PROM möglich. In Positi-
on 2 dagegen, wird jedes Beschreiben des PROM
verhindert.
Während des Programmierens von B&R Modulen auf
das Anwender-PROM darf die Position des Schreib-
schutzschalters nicht verändert werden!
Hinter der Abdeckung befindet sich eine Lithium-Batterie, die im
spannungslosen Zustand das User-RAM und die RAMs im Prozessor-
modul (Zentraleinheit oder Multiprozessor) versorgt.
Anwenderspeicher
ME913
ME915
1)
1
2
