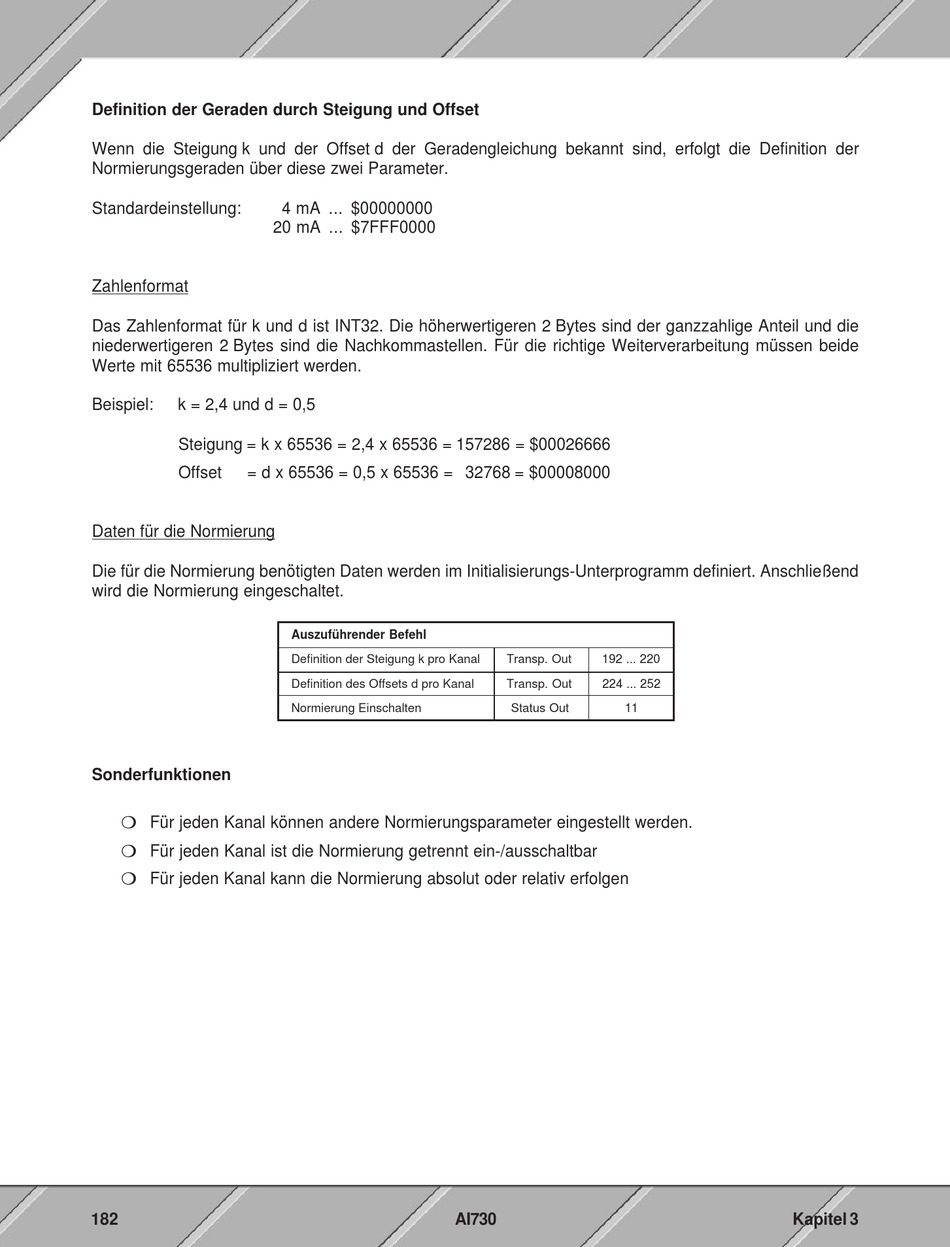

Definition der Geraden durch Steigung und Offset
Wenn die Steigung k und der Offset d der Geradengleichung bekannt sind, erfolgt die Definition der
Normierungsgeraden über diese zwei Parameter.
Standardeinstellung:
Zahlenformat
Das Zahlenformat für k und d ist INT32. Die höherwertigeren 2 Bytes sind der ganzzahlige Anteil und die
niederwertigeren 2 Bytes sind die Nachkommastellen. Für die richtige Weiterverarbeitung müssen beide
Werte mit 65536 multipliziert werden.
Beispiel:
k = 2,4 und d = 0,5
Steigung = k x 65536 = 2,4 x 65536 = 157286 = $00026666
Offset
= d x 65536 = 0,5 x 65536 = 32768 = $00008000
Daten für die Normierung
Die für die Normierung benötigten Daten werden im Initialisierungs-Unterprogramm definiert. Anschließend
wird die Normierung eingeschaltet.
Sonderfunktionen
m Für jeden Kanal können andere Normierungsparameter eingestellt werden.
m Für jeden Kanal ist die Normierung getrennt ein-/ausschaltbar
m Für jeden Kanal kann die Normierung absolut oder relativ erfolgen
182
4 mA ... $00000000
20 mA ... $7FFF0000
Auszuführender Befehl
Definition der Steigung k pro Kanal
Definition des Offsets d pro Kanal
Normierung Einschalten
Transp. Out
192 ... 220
Transp. Out
224 ... 252
Status Out
11
AI730
Kapitel 3
