16.2.5 Digitale Eingänge
Bei Verwendung des Moduls DS100 als elektronisches Nockenschaltwerk sind die digitalen Eingänge für den
Anschluß eines Absolutgebers mit paralleler Schnittstelle vorgesehen.
Durch die Installation einer entsprechenden Software können die Kanäle 1 bis 8 auch als normale Digitalein-
gänge, Impulseingänge oder für Torzeitmessungen, die Kanäle 9 bis 16 jedoch nur als normale Digitaleingänge
verwendet werden.

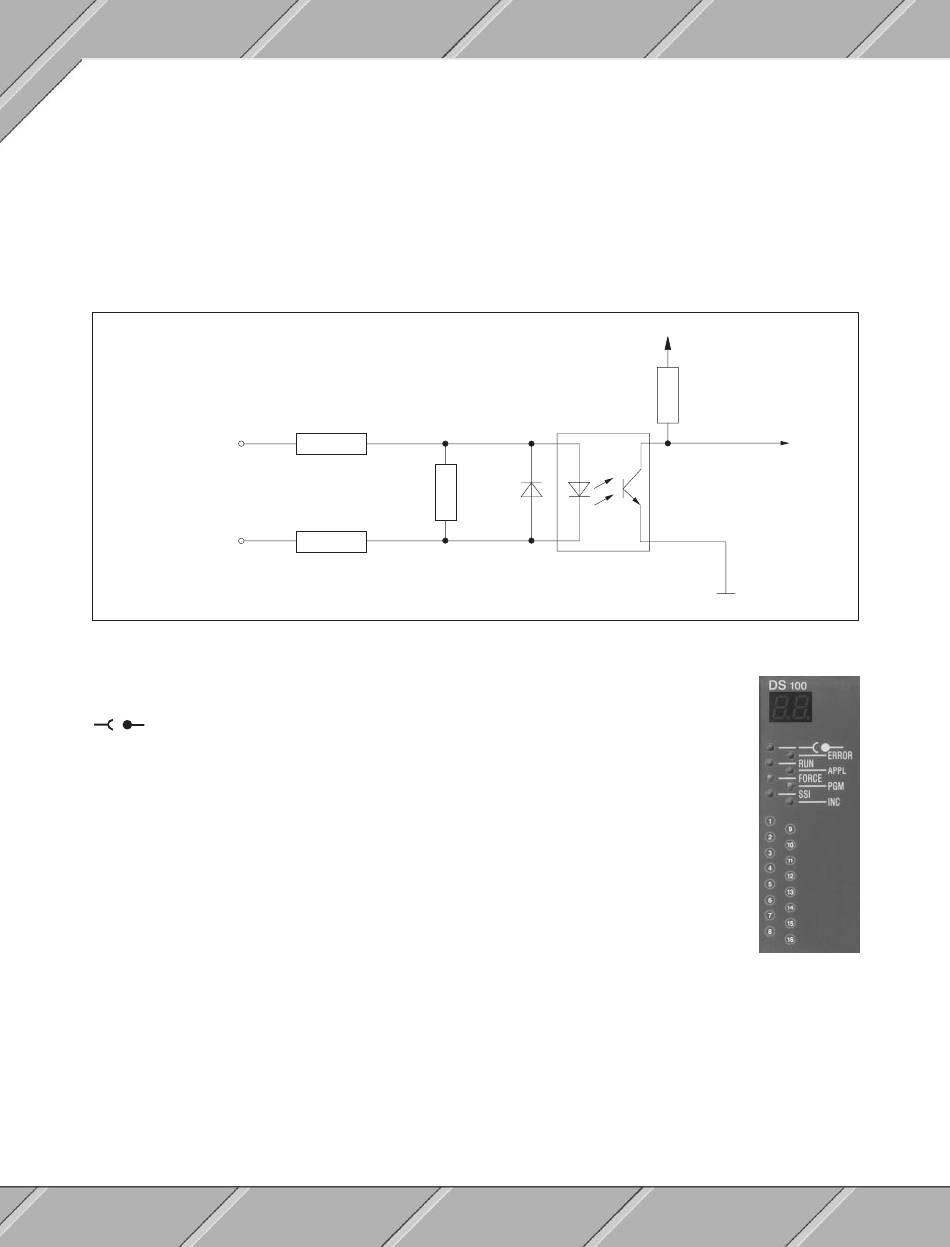

Eingangsschema der digitalen Eingänge
Eingang x
COM x
16.2.6 Status-LEDs
zeigt den Feldklemmenstatus an, d. h., wenn diese LED leuchtet, steckt keine
Feldklemme am Modul oder die Feldklemme ist nicht richtig gesteckt.
RUN
Die LED "RUN" leuchtet, wenn der intelligente I/O-Prozessor in Betrieb ist.
FORCE
EEPROM verwendet bzw. originaler TPU-Code überladen.
SSI
Diese LED leuchtet, wenn ein Absolutgeber mit synchron-serieller Schnittstelle
(SSI) angeschlossen ist und Signale liefert.
ERROR
Fehler oder undefinierter Zustand.
APPL
Die LED "APPL" leuchtet, wenn die Applikationssoftware läuft.
PGM
Diese LED leuchtet, wenn zwischen RPS-CPU und intelligenten I/O-Prozessor Programme
ausgetauscht werden.
INC
Diese LED hat derzeit keine Funktion (reserviert für Inkrementalgeber).
1 ... 16
Die LEDs 1 bis 16 zeigen die logischen Zustände der entsprechenden digitalen Eingänge an.
252
DS100
Status-LEDs
interne Elektronik
