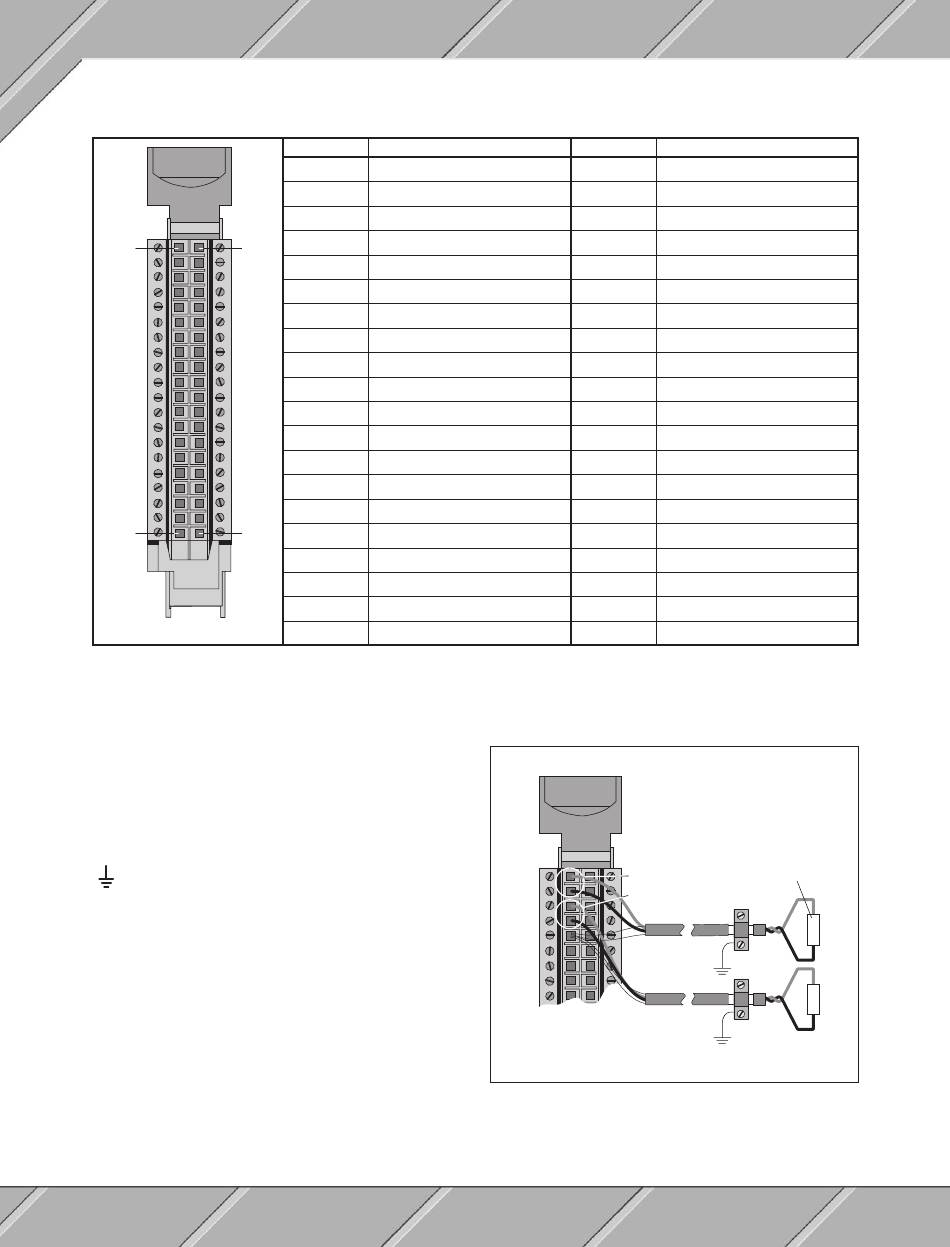

10.2.4 Anschlüsse der Feldklemme
1
21
2
22
3
23
4
24
5
25
6
26
7
27
8
28
9
29
10
30
11
31
12
32
13
33
14
34
15
35
16
36
17
37
18
38
19
39
20
40
TB140
Anschluß der Signalkabel
Bei analogen Ausgangsmodulen müssen geschirm-
te Leitungen verwendet werden. Die Schirmerdung
erfolgt für jeweils zwei Ausgänge am dafür vorgese-
henen Schirmanschluß an der Feldklemme.
Die acht Schirmanschlüsse sind direkt mit Erde
( , d. h.: Ableitblech und Hutschiene) verbunden.
210
Anschluß
Bezeichnung
1
+ Ausgang 1
2
- Ausgang 1
3
+ Ausgang 2
4
- Ausgang 2
5
Schirm
6
+ Ausgang 3
7
- Ausgang 3
8
+ Ausgang 4
9
- Ausgang 4
10
Schirm
11
+ Ausgang 5
12
- Ausgang 5
13
+ Ausgang 6
14
- Ausgang 6
15
Schirm
16
+ Ausgang 7
17
- Ausgang 7
18
+ Ausgang 8
19
- Ausgang 8
20
Schirm
AO300
Anschluß
Bezeichnung
21
+ Ausgang 9
22
- Ausgang 9
23
+ Ausgang10
24
- Ausgang10
25
Schirm
26
+ Ausgang11
27
- Ausgang11
28
+ Ausgang12
29
- Ausgang12
30
Schirm
31
+ Ausgang13
32
- Ausgang13
33
+ Ausgang14
34
- Ausgang14
35
Schirm
36
+ Ausgang15
37
- Ausgang15
38
+ Ausgang16
39
- Ausgang16
40
Schirm
Ausgang 1
1
2
Ausgang 2
3
4
5
6
7
8
9
Last
