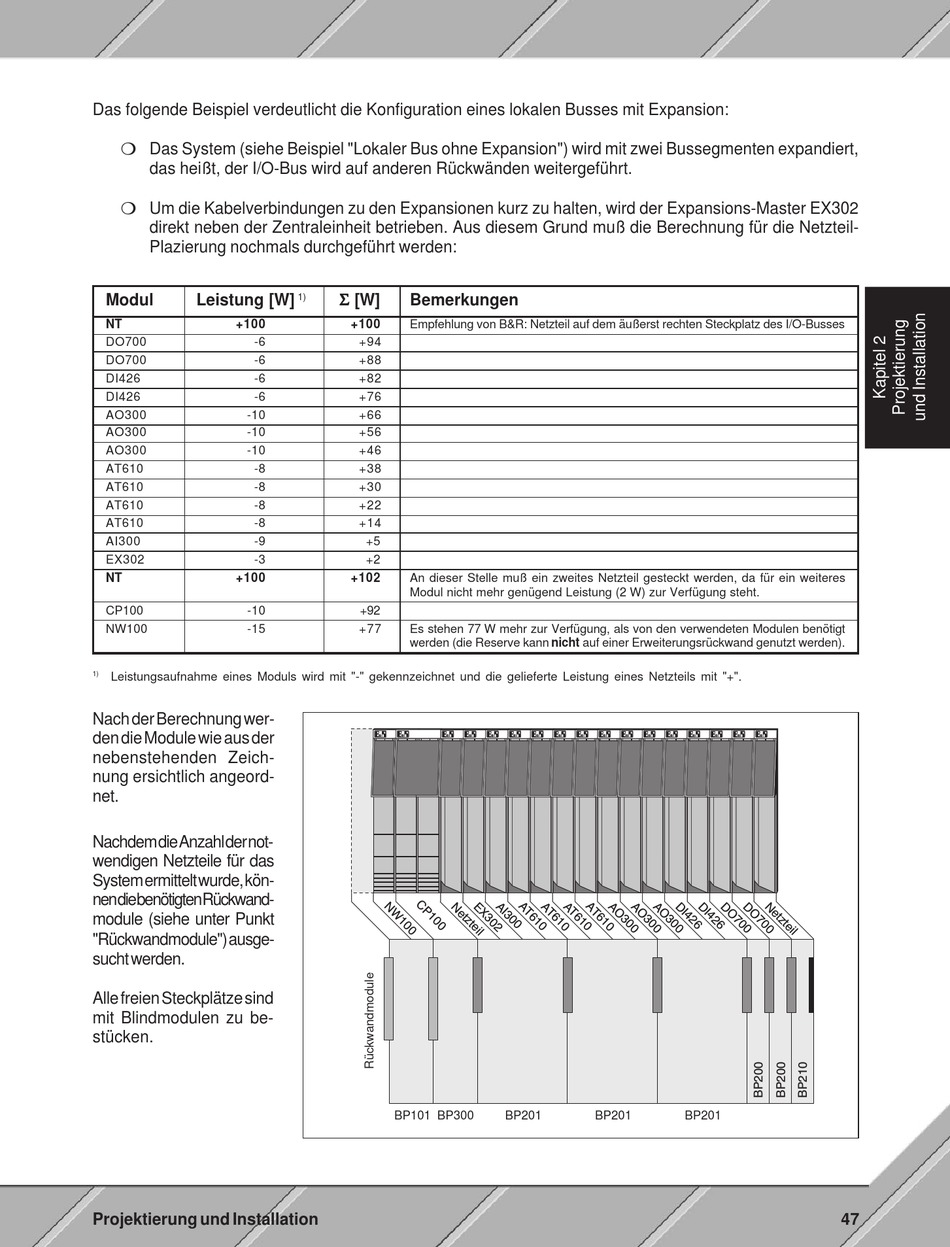

Das folgende Beispiel verdeutlicht die Konfiguration eines lokalen Busses mit Expansion:
m Das System (siehe Beispiel "Lokaler Bus ohne Expansion") wird mit zwei Bussegmenten expandiert,
das heißt, der I/O-Bus wird auf anderen Rückwänden weitergeführt.
m Um die Kabelverbindungen zu den Expansionen kurz zu halten, wird der Expansions-Master EX302
direkt neben der Zentraleinheit betrieben. Aus diesem Grund muß die Berechnung für die Netzteil-
Plazierung nochmals durchgeführt werden:
Modul
Leistung [W]
NT
+100
DO700
-6
DO700
-6
DI426
-6
DI426
-6
AO300
-10
AO300
-10
AO300
-10
AT610
-8
AT610
-8
AT610
-8
AT610
-8
AI300
-9
EX302
-3
NT
+100
CP100
-10
NW100
-15
1)
Leistungsaufnahme eines Moduls wird mit "-" gekennzeichnet und die gelieferte Leistung eines Netzteils mit "+".
Nach der Berechnung wer-
den die Module wie aus der
nebenstehenden Zeich-
nung ersichtlich angeord-
net.
Nachdem die Anzahl der not-
wendigen Netzteile für das
System ermittelt wurde, kön-
nen die benötigten Rückwand-
module (siehe unter Punkt
"Rückwandmodule") ausge-
sucht werden.
Alle freien Steckplätze sind
mit Blindmodulen zu be-
stücken.
Projektierung und Installation
Σ Σ Σ Σ Σ [W]
1)
Bemerkungen
+100
Empfehlung von B&R: Netzteil auf dem äußerst rechten Steckplatz des I/O-Busses
+94
+88
+82
+76
+66
+56
+46
+38
+30
+22
+14
+5
+2
+102
An dieser Stelle muß ein zweites Netzteil gesteckt werden, da für ein weiteres
Modul nicht mehr genügend Leistung (2 W) zur Verfügung steht.
+92
+77
Es stehen 77 W mehr zur Verfügung, als von den verwendeten Modulen benötigt
werden (die Reserve kann nicht auf einer Erweiterungsrückwand genutzt werden).
BP101
BP300
BP201
BP201
BP201
47
