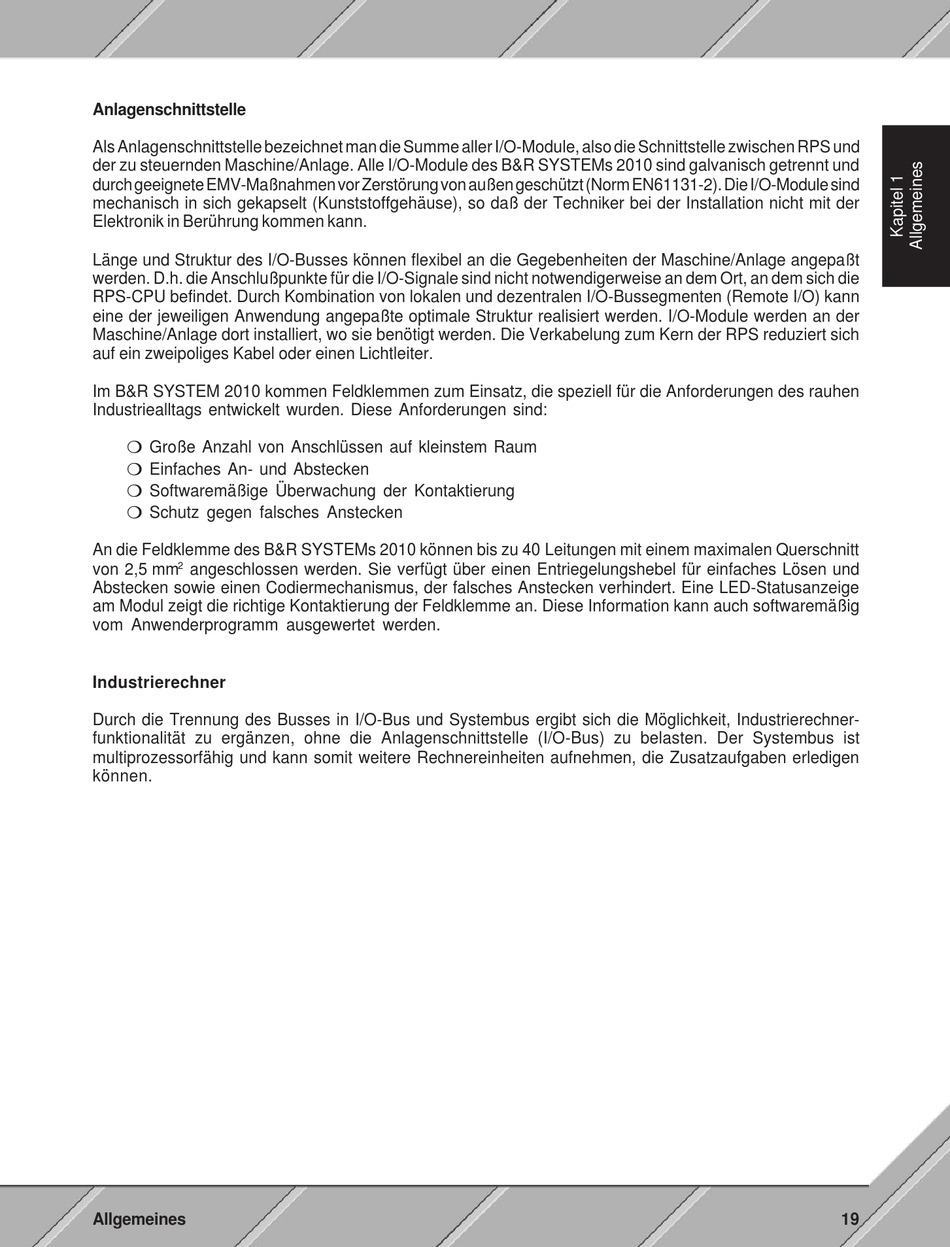

Anlagenschnittstelle
Als Anlagenschnittstelle bezeichnet man die Summe aller I/O-Module, also die Schnittstelle zwischen RPS und
der zu steuernden Maschine/Anlage. Alle I/O-Module des B&R SYSTEMs 2010 sind galvanisch getrennt und
durch geeignete EMV-Maßnahmen vor Zerstörung von außen geschützt (Norm EN61131-2). Die I/O-Module sind
mechanisch in sich gekapselt (Kunststoffgehäuse), so daß der Techniker bei der Installation nicht mit der
Elektronik in Berührung kommen kann.
Länge und Struktur des I/O-Busses können flexibel an die Gegebenheiten der Maschine/Anlage angepaßt
werden. D.h. die Anschlußpunkte für die I/O-Signale sind nicht notwendigerweise an dem Ort, an dem sich die
RPS-CPU befindet. Durch Kombination von lokalen und dezentralen I/O-Bussegmenten (Remote I/O) kann
eine der jeweiligen Anwendung angepaßte optimale Struktur realisiert werden. I/O-Module werden an der
Maschine/Anlage dort installiert, wo sie benötigt werden. Die Verkabelung zum Kern der RPS reduziert sich
auf ein zweipoliges Kabel oder einen Lichtleiter.
Im B&R SYSTEM 2010 kommen Feldklemmen zum Einsatz, die speziell für die Anforderungen des rauhen
Industriealltags entwickelt wurden. Diese Anforderungen sind:
m Große Anzahl von Anschlüssen auf kleinstem Raum
m Einfaches An- und Abstecken
m Softwaremäßige Überwachung der Kontaktierung
m Schutz gegen falsches Anstecken
An die Feldklemme des B&R SYSTEMs 2010 können bis zu 40 Leitungen mit einem maximalen Querschnitt
2
von 2,5 mm
angeschlossen werden. Sie verfügt über einen Entriegelungshebel für einfaches Lösen und
Abstecken sowie einen Codiermechanismus, der falsches Anstecken verhindert. Eine LED-Statusanzeige
am Modul zeigt die richtige Kontaktierung der Feldklemme an. Diese Information kann auch softwaremäßig
vom Anwenderprogramm ausgewertet werden.
Industrierechner
Durch die Trennung des Busses in I/O-Bus und Systembus ergibt sich die Möglichkeit, Industrierechner-
funktionalität zu ergänzen, ohne die Anlagenschnittstelle (I/O-Bus) zu belasten. Der Systembus ist
multiprozessorfähig und kann somit weitere Rechnereinheiten aufnehmen, die Zusatzaufgaben erledigen
können.
Allgemeines
19
