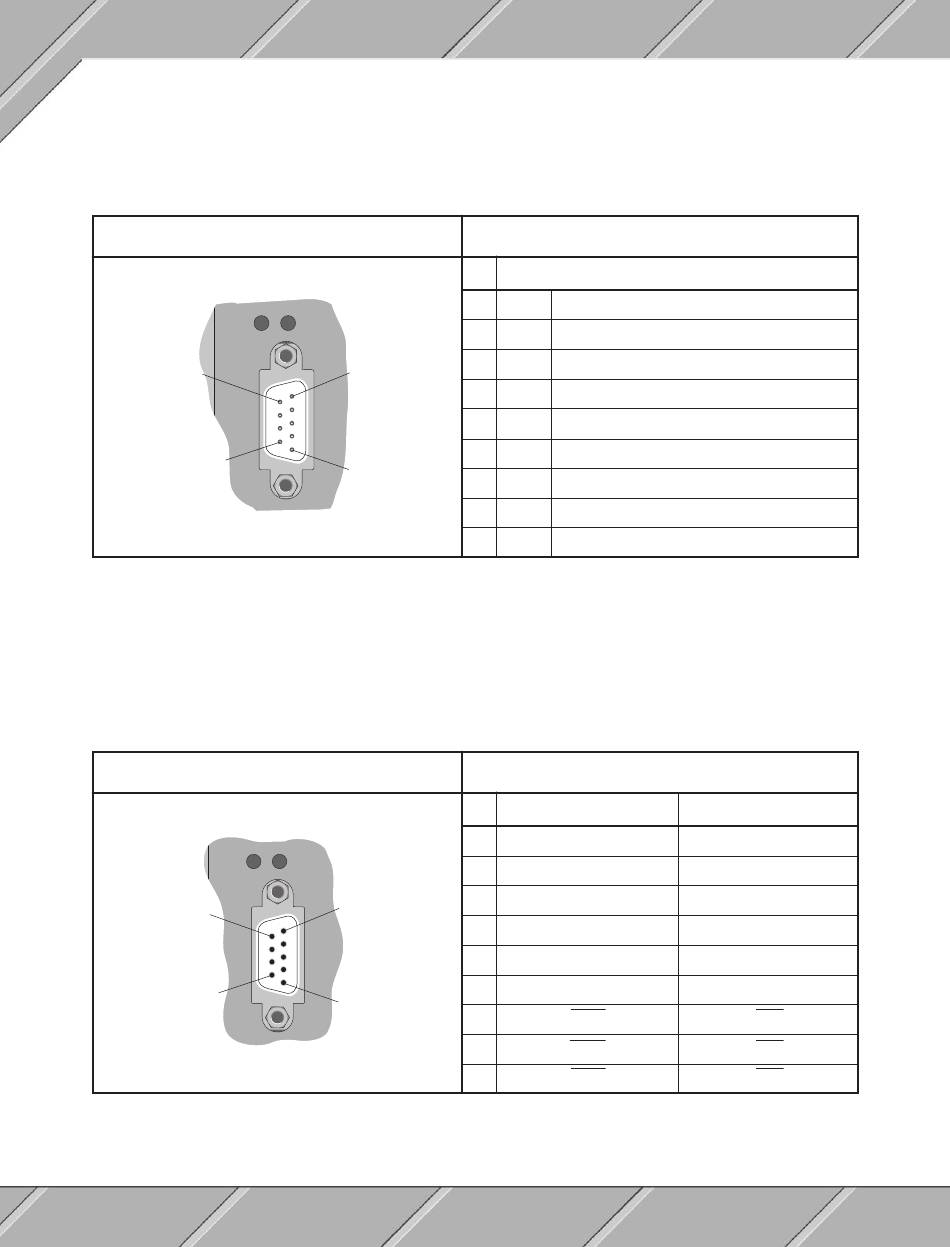

15.6 RS232-SCHNITTSTELLE (IF1)
Die nicht potentialgetrennte RS232-Schnittstelle ist für den Anschluß eines Lichtleiters vorbereitet. Der
Lichtleiter wird über die 4,8 V-Versorgungsspannung (Pin 4 des DSUB-Steckers) versorgt.
LEDs über der Schnittstelle zeigen an, ob Daten empfangen (Rx) oder gesendet (Tx) werden.
Schnittstelle
RS232
Rx
6
9
9poliger DSUB-Stecker
15.7 RS485 / RS422-SCHNITTSTELLE (IF3)
Die potentialgetrennte IF3 kann als RS485- oder RS422-Schnittstelle betrieben werden.
Die Schnittstelle IF3 ist für den Anschluß eines Lichtleiters vorbereitet. Der Lichtleiter wird über die
potentialgetrennte 5 V-Versorgungsspannung (Pin 6 der DSUB-Buchse) versorgt.
LEDs über der Schnittstelle zeigen an, ob Daten empfangen (Rx) oder gesendet (Tx) werden.
Schnittstelle
RS485/RS422
Rx
9
6
9polige DSUB-Buchse
246
1
Tx
2
3
1
4
I
F
5
1
6
5
7
8
9
1
Tx
2
3
5
4
I
F
5
3
6
1
7
8
9
IF100 / IF101
Anschlußbelegung
RS232
NC
RXD
Receive Signal
TXD
Transmit Signal
DTR
Data Terminal Ready (+4,8 V / 150 mA)
GND
Ground
DSR
Data Set Ready
RTS
Request To Send
CTS
Clear To Send
NC
Anschlußbelegung
RS485
Shield
CTRL
DATA
CTRL
GND
+ 5 V / 200 mA
CTRL
DATA
CTRL
RS422
Shield
TXD
RXD
TXD
GND
+ 5 V / 200 mA
TXD
RXD
TXD
