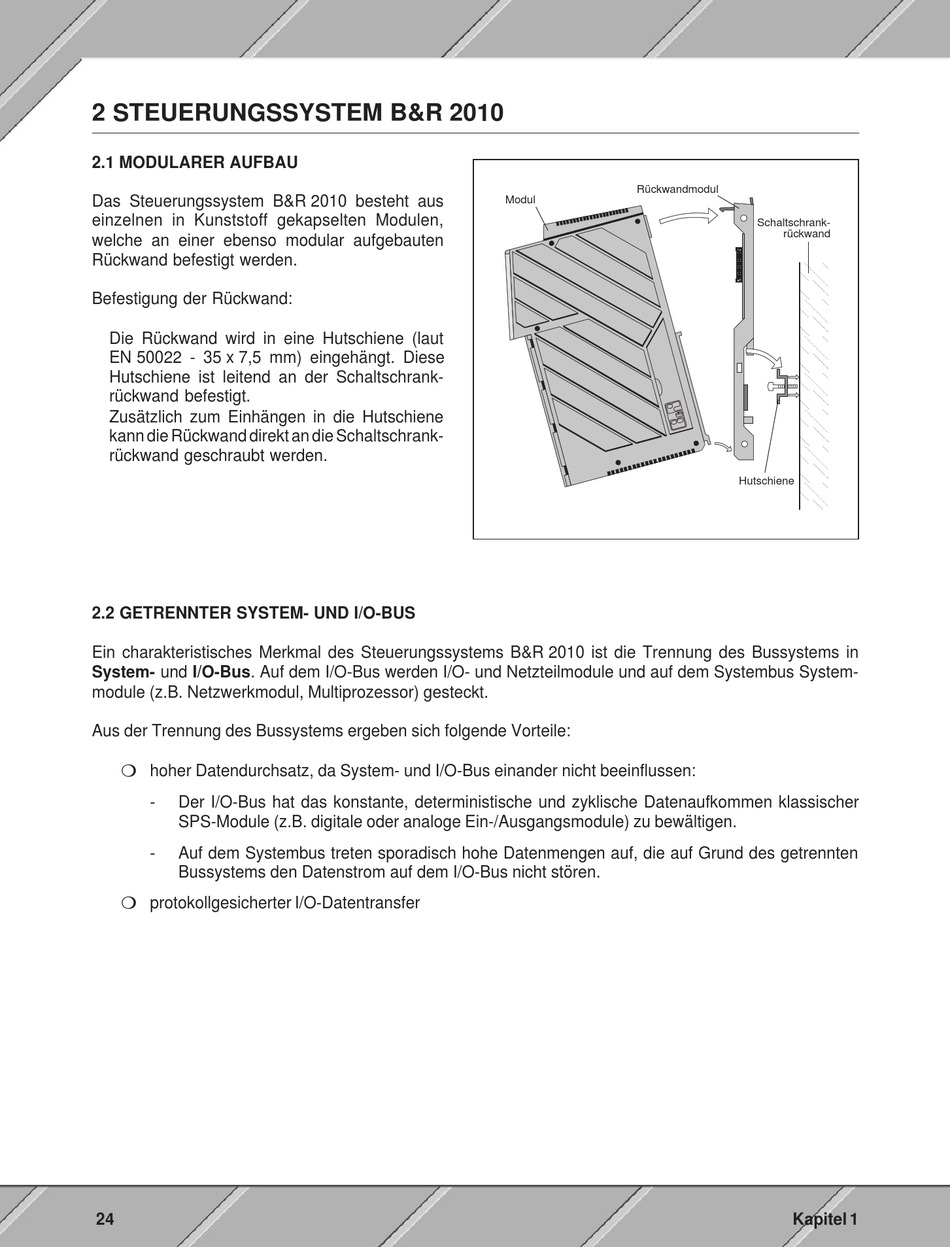

2 STEUERUNGSSYSTEM B&R 2010
2.1 MODULARER AUFBAU
Das Steuerungssystem B&R 2010 besteht aus
einzelnen in Kunststoff gekapselten Modulen,
welche an einer ebenso modular aufgebauten
Rückwand befestigt werden.
Befestigung der Rückwand:
Die Rückwand wird in eine Hutschiene (laut
EN 50022 - 35 x 7,5 mm) eingehängt. Diese
Hutschiene ist leitend an der Schaltschrank-
rückwand befestigt.
Zusätzlich zum Einhängen in die Hutschiene
kann die Rückwand direkt an die Schaltschrank-
rückwand geschraubt werden.
2.2 GETRENNTER SYSTEM- UND I/O-BUS
Ein charakteristisches Merkmal des Steuerungssystems B&R 2010 ist die Trennung des Bussystems in
System- und I/O-Bus. Auf dem I/O-Bus werden I/O- und Netzteilmodule und auf dem Systembus System-
module (z.B. Netzwerkmodul, Multiprozessor) gesteckt.
Aus der Trennung des Bussystems ergeben sich folgende Vorteile:
m hoher Datendurchsatz, da System- und I/O-Bus einander nicht beeinflussen:
-
Der I/O-Bus hat das konstante, deterministische und zyklische Datenaufkommen klassischer
SPS-Module (z.B. digitale oder analoge Ein-/Ausgangsmodule) zu bewältigen.
-
Auf dem Systembus treten sporadisch hohe Datenmengen auf, die auf Grund des getrennten
Bussystems den Datenstrom auf dem I/O-Bus nicht stören.
m protokollgesicherter I/O-Datentransfer
24
Rückwandmodul
Modul
Schaltschrank-
rückwand
Hutschiene
Kapitel 1
