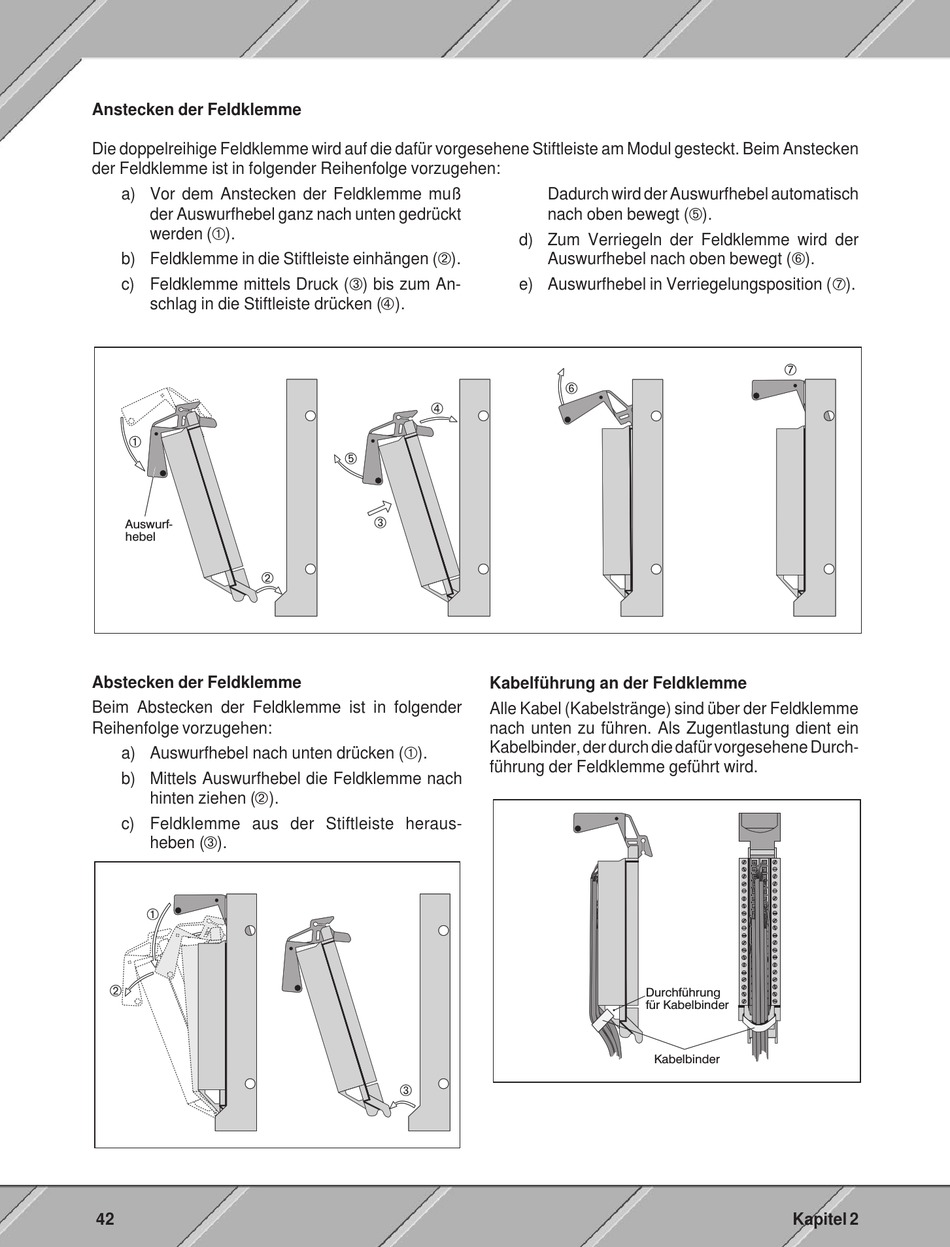

Anstecken der Feldklemme
Die doppelreihige Feldklemme wird auf die dafür vorgesehene Stiftleiste am Modul gesteckt. Beim Anstecken
der Feldklemme ist in folgender Reihenfolge vorzugehen:
a) Vor dem Anstecken der Feldklemme muß
der Auswurfhebel ganz nach unten gedrückt
werden (À).
b) Feldklemme in die Stiftleiste einhängen (Á).
c) Feldklemme mittels Druck (Â) bis zum An-
schlag in die Stiftleiste drücken (Ã).
Auswurf-
hebel
Abstecken der Feldklemme
Beim Abstecken der Feldklemme ist in folgender
Reihenfolge vorzugehen:
a) Auswurfhebel nach unten drücken (À).
b) Mittels Auswurfhebel die Feldklemme nach
hinten ziehen (Á).
c) Feldklemme aus der Stiftleiste heraus-
heben (Â).
42
Dadurch wird der Auswurfhebel automatisch
nach oben bewegt (Ä).
d) Zum Verriegeln der Feldklemme wird der
Auswurfhebel nach oben bewegt (Å).
e) Auswurfhebel in Verriegelungsposition (Æ).
Kabelführung an der Feldklemme
Alle Kabel (Kabelstränge) sind über der Feldklemme
nach unten zu führen. Als Zugentlastung dient ein
Kabelbinder, der durch die dafür vorgesehene Durch-
führung der Feldklemme geführt wird.
Durchführung
für Kabelbinder
Kabelbinder
Kapitel 2
