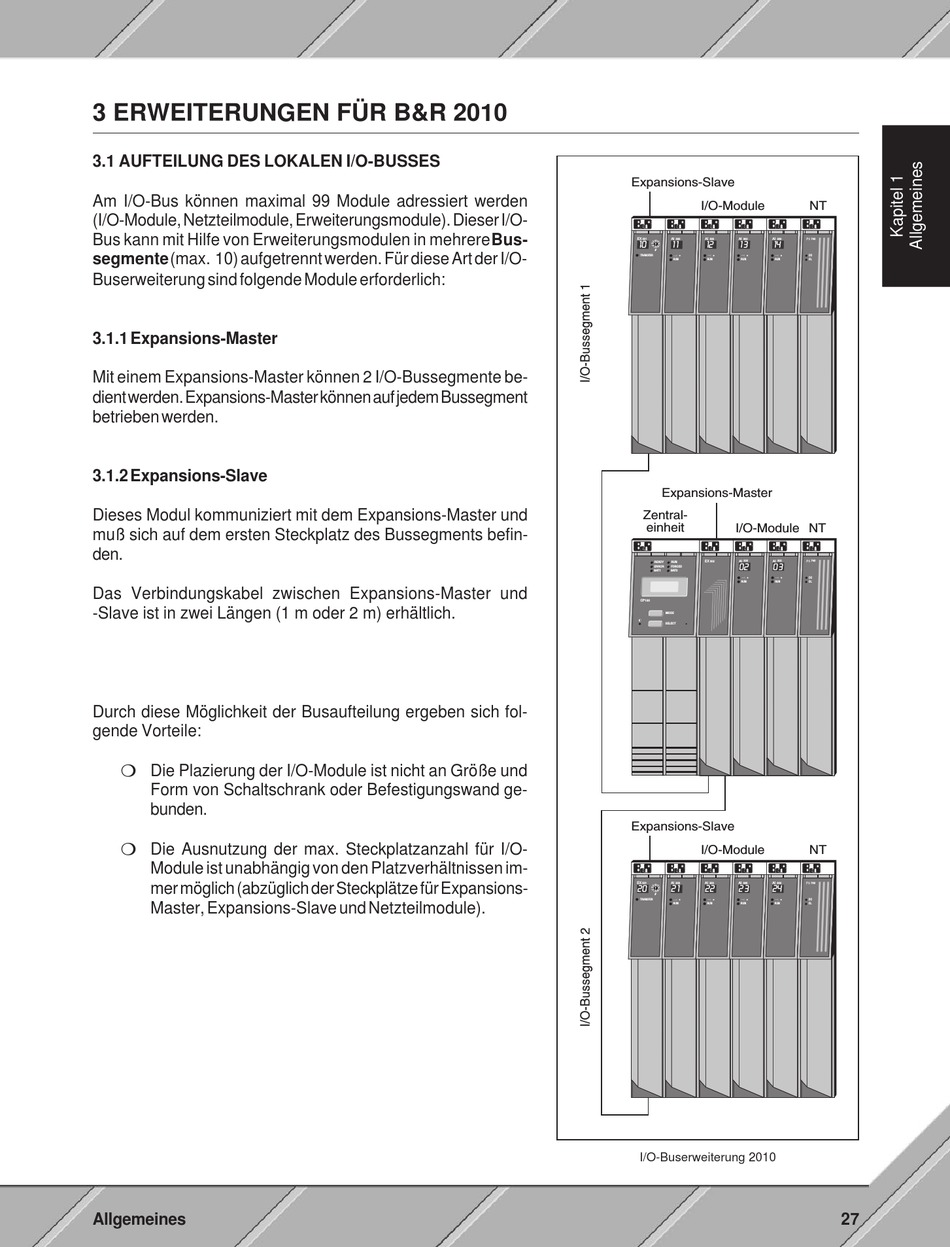

3 ERWEITERUNGEN FÜR B&R 2010
3.1 AUFTEILUNG DES LOKALEN I/O-BUSSES
Am I/O-Bus können maximal 99 Module adressiert werden
(I/O-Module, Netzteilmodule, Erweiterungsmodule). Dieser I/O-
Bus kann mit Hilfe von Erweiterungsmodulen in mehrere Bus-
segmente (max. 10) aufgetrennt werden. Für diese Art der I/O-
Buserweiterung sind folgende Module erforderlich:
3.1.1 Expansions-Master
Mit einem Expansions-Master können 2 I/O-Bussegmente be-
dient werden. Expansions-Master können auf jedem Bussegment
betrieben werden.
3.1.2 Expansions-Slave
Dieses Modul kommuniziert mit dem Expansions-Master und
muß sich auf dem ersten Steckplatz des Bussegments befin-
den.
Das Verbindungskabel zwischen Expansions-Master und
-Slave ist in zwei Längen (1 m oder 2 m) erhältlich.
Durch diese Möglichkeit der Busaufteilung ergeben sich fol-
gende Vorteile:
m Die Plazierung der I/O-Module ist nicht an Größe und
Form von Schaltschrank oder Befestigungswand ge-
bunden.
m Die Ausnutzung der max. Steckplatzanzahl für I/O-
Module ist unabhängig von den Platzverhältnissen im-
mer möglich (abzüglich der Steckplätze für Expansions-
Master, Expansions-Slave und Netzteilmodule).
Allgemeines
Expansions-Slave
I/O-Module
NT
EX
301
AI
300
AI
300
AI
300
AI
300
1 0
0
1 1
1 2
1 3
1 4
#
TRANSFER
DC
RUN
RUN
RUN
RUN
OL
Expansions-Master
Zentral-
einheit
I/O-Module NT
EX
302
AI
300
AI
300
READY
RUN
0 2
0 3
ERROR
FORCED
BAT1
BAT2
DC
RUN
RUN
OL
CP
100
MODE
SELECT
Expansions-Slave
I/O-Module
NT
EX
301
AI
300
AI
300
AI
300
AI
300
2 0
0
2 1
2 2
2 3
2 4
#
TRANSFER
DC
RUN
RUN
RUN
RUN
OL
I/O-Buserweiterung 2010
740
740
740
27
