11.7 ANALOGE EINGÄNGE
Der Meßbereich der Analogeingänge ist durch ein Konfigurations-Register im Statusbereich umschaltbar. Für
jeden Kanal sind zwei Bits reserviert. Ein Bit schaltet den Shunt-Widerstand (50 Ω) per Relais hinzu. Das zweite
Bit schaltet den Meßbereich um (siehe auch Abschnitt "Konfigurations-Register").

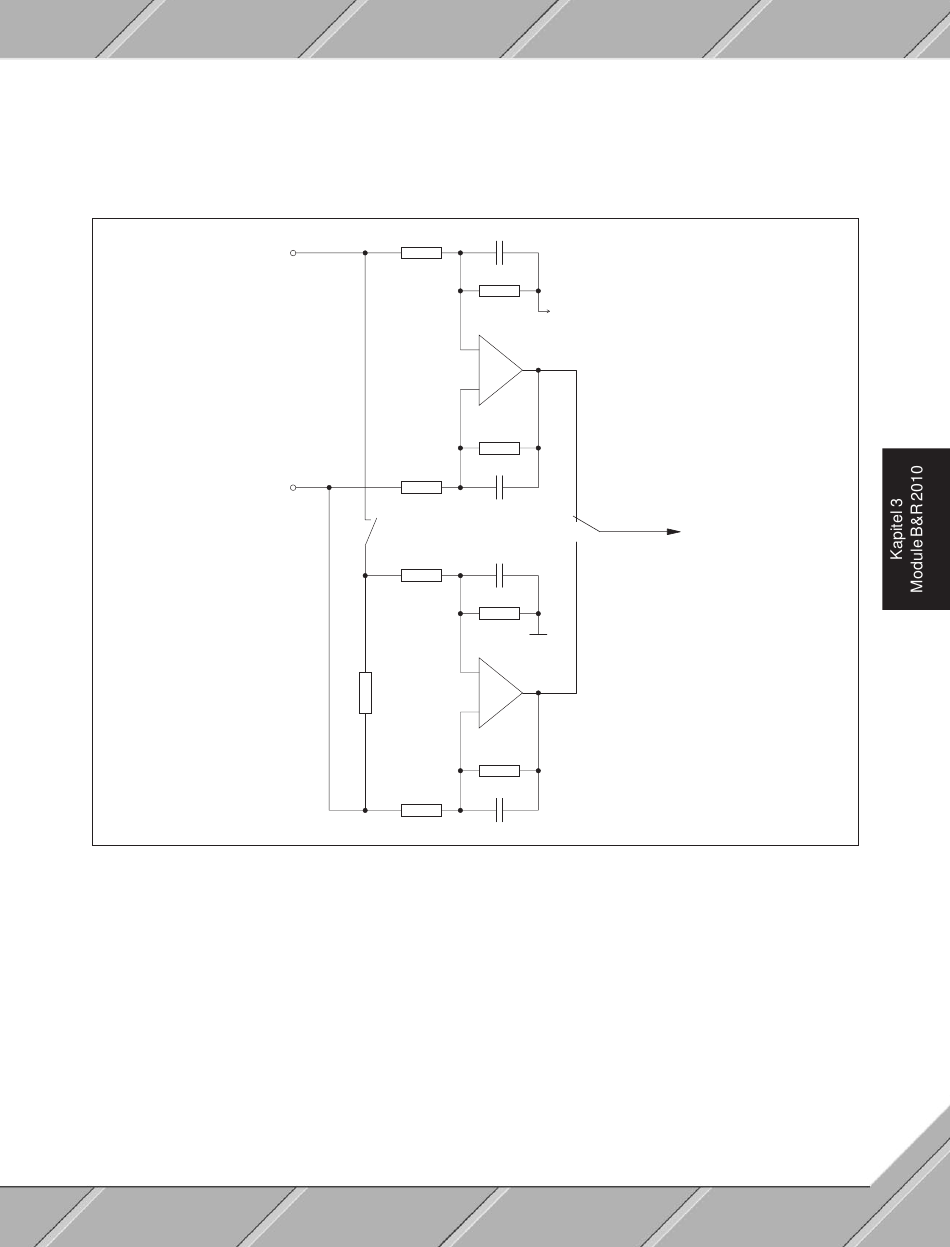

Kanal n
Module B&R 2010
+
-
a1
Meßwider-
stand
UM900
V
REF
+
-
zum
a2
A/D-Wandler
+
-
225
