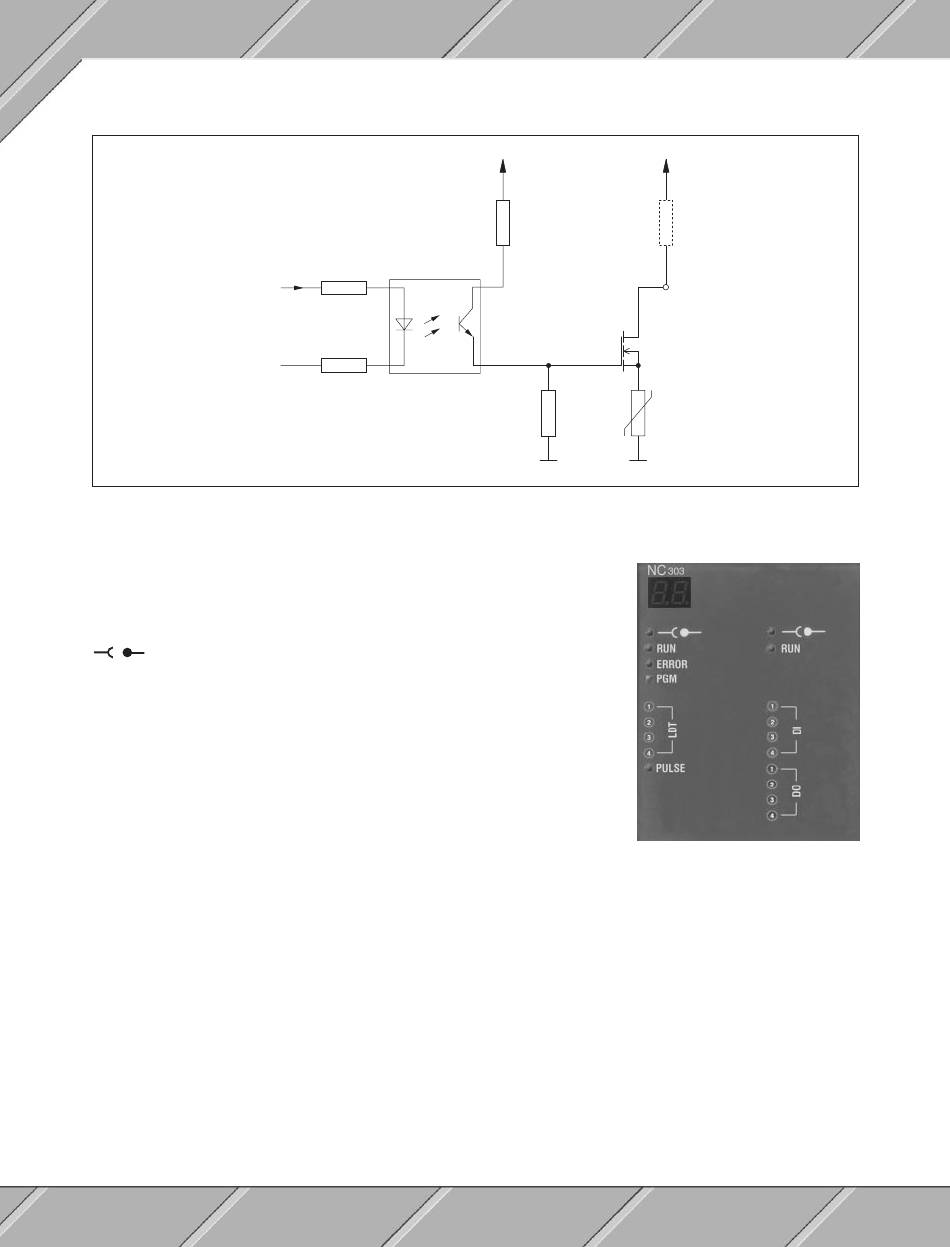

16.4.6 Ausgangsschema Digitalausgänge
I/O-Logik
Status-LEDs
16.4.7 Status-LEDs
Status-LEDs der linken Modulhälfte
zeigt den Feldklemmenstatus an, d. h., wenn diese LED
leuchtet, steckt keine Feldklemme hinter der linken Modul-
tür oder die Feldklemme ist nicht richtig gesteckt.
RUN
Die LED "RUN" leuchtet, wenn die Applikationssoftware
läuft.
ERROR
Fehler oder undefinierter Zustand.
PGM
Diese LED leuchtet, wenn zwischen RPS-CPU und intelli-
genten I/O-Prozessor Programme ausgetauscht werden.
LDT1
Diese LED leuchtet, wenn am Wegkanal 1 ein Ultraschall-
weggeber angeschlossen ist und Signale liefert.
LDT2
Diese LED leuchtet, wenn am Wegkanal 2 ein Ultraschallweggeber angeschlossen ist und
Signale liefert.
LDT3
Diese LED leuchtet, wenn am Wegkanal 3 ein Ultraschallweggeber angeschlossen ist und
Signale liefert.
LDT4
Diese LED leuchtet, wenn am Wegkanal 4 ein Ultraschallweggeber angeschlossen ist und
Signale liefert.
PULSE
Diese LED zeigt den logischen Zustand des Impulseingangs an. Die LED leuchtet, wenn der
Impulseingang log. 1 ist.
274
V
CC
NC303
V
CC
Last
Ausgang x
Polyswitch
Kapitel 3
