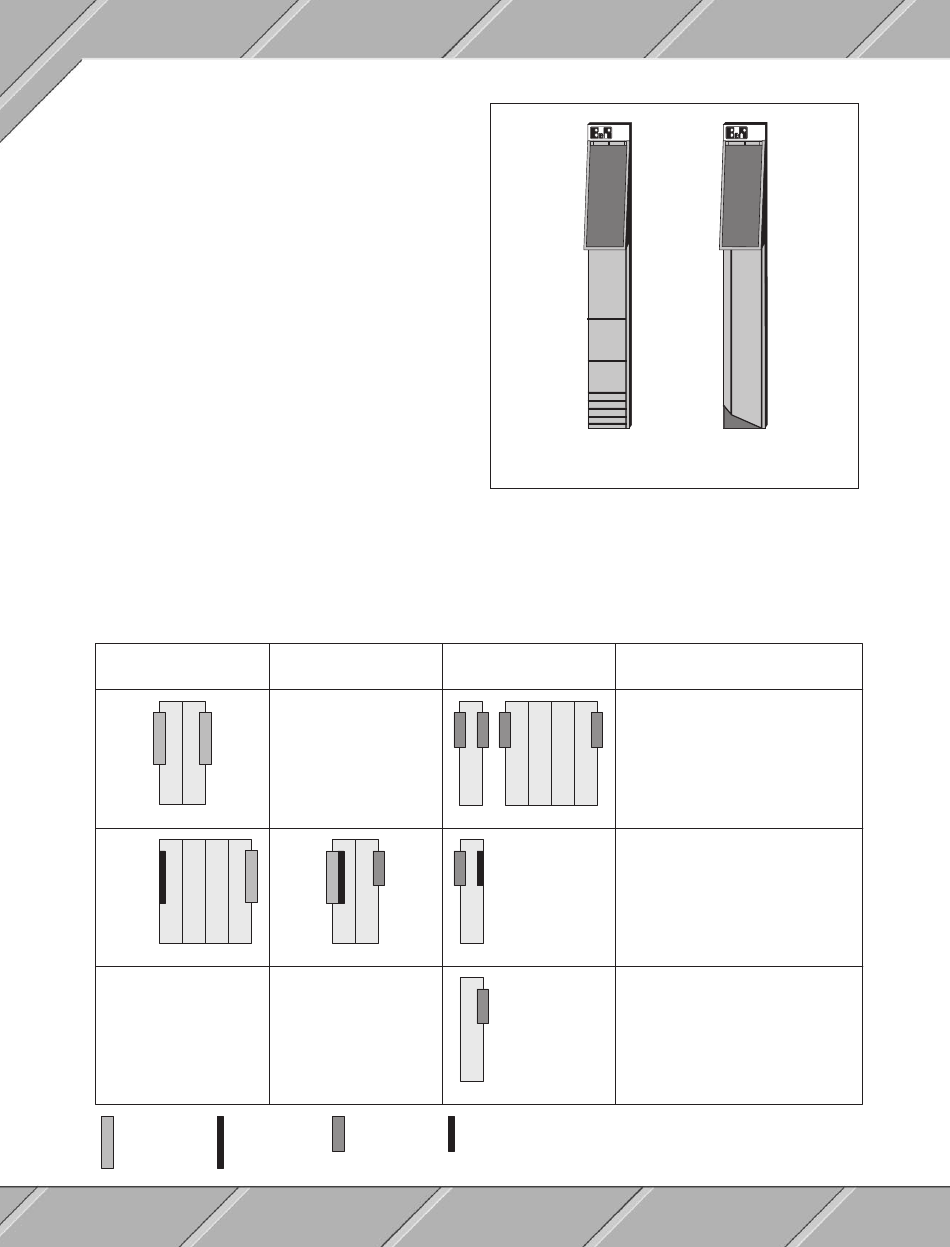

1.3 UNTERSCHEIDUNG SYSTEM- UND I/O-
MODULE
System- und I/O-Module des Systems 2010 besitzen
ein optisches Unterscheidungsmerkmal. Die Unter-
kante der Modultür ist bei Systemmodulen gerade
und bei I/O-Modulen abgeschrägt.
Dadurch ist eine optische Sicherheitskontrolle mög-
lich. Rechts neben der Zentraleinheit dürfen sich nur
I/O-Module (abgeschrägte Modultür), auf der linken
Seite jedoch nur Systemmodule (gerade Modultür)
befinden.
1.4 RÜCKWANDMODULE
Die Rückwand, an der sich System- bzw. I/O-Bus befinden, ist modular aufgebaut. Die Rückwandmodule sind
in unterschiedlichen Breiten erhältlich und werden in drei Gruppen unterteilt:
Rückwandmodule
für Systembus
BP101
BP110
Systembus
Abschluß für
Systembus
36
Rückwandmodule
Rückwandmodule
für Zentraleinheiten
BP200
BP300
BP210
BP202
I/O-Bus
Abschluß für
I/O-Bus
Systemmodul
für I/O-Bus
Rückwandmodule
ohne Busabschluß
BP201
Rückwandmodule
mit Busabschluß
Rückwandmodul für
Busexpansion (Expansions-Slave)
oder Remote I/O (Remote Slave)
I/O-Modul
