16.4.9 Analoge Ein- und Ausgänge

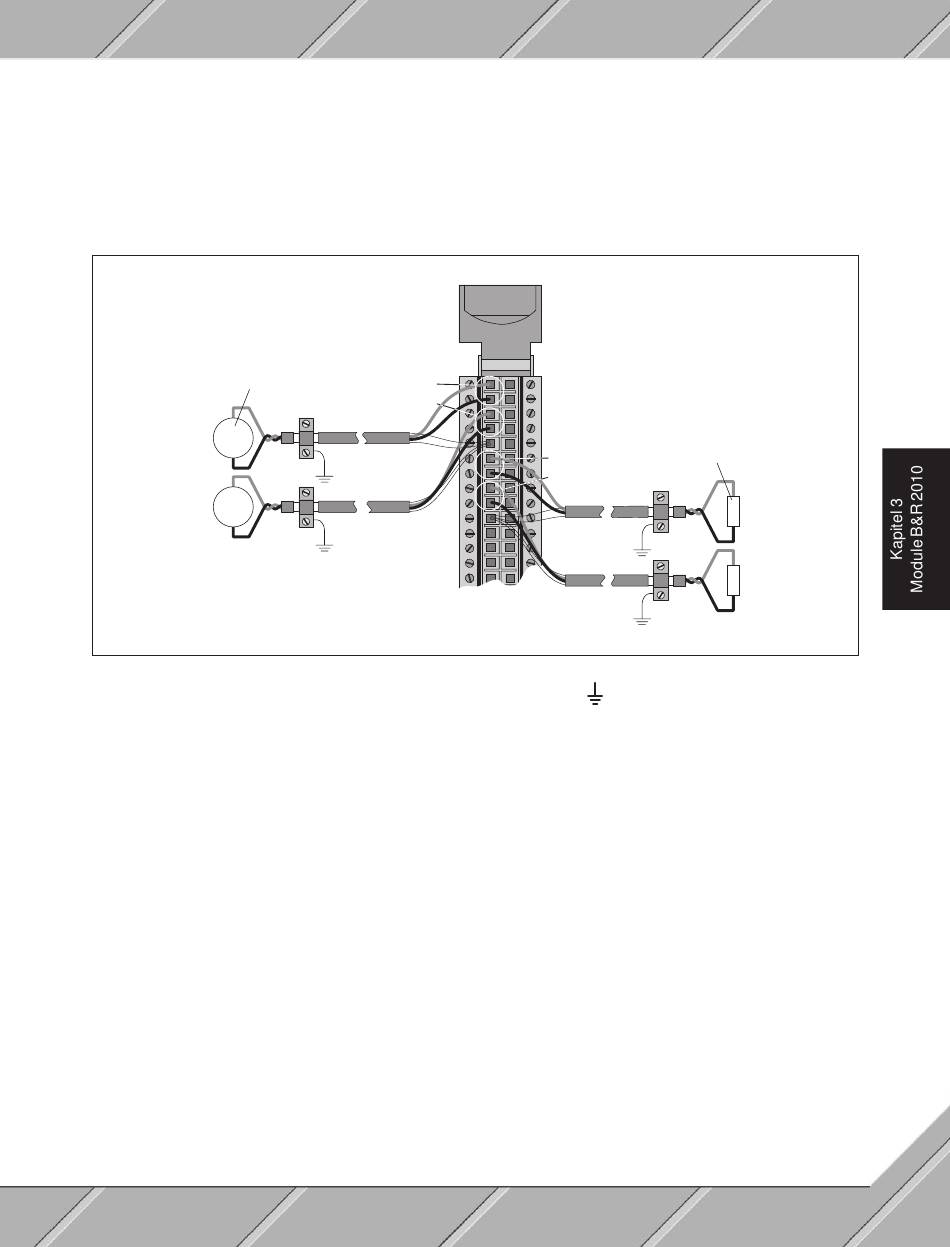

Anschluß der Signalkabel
Als Signalkabel für analoge Ein- und Ausgänge sind geschirmte Leitungen zu verwenden. Die Schirmerdung
erfolgt für jeweils zwei analoge Eingänge bzw. zwei analoge Ausgänge am dafür vorgesehenen Schirman-
schluß der Feldklemme.
Meßsignal
+
U
-
+
U
-
Die sechs Schirmanschlüsse sind gleichwertig und direkt mit Erde ( , d. h.: Ableitblech und Hutschiene)
verbunden.
Module B&R 2010
Analogeingang 1
Analogeingang 3
NC303
Analogausgang 1
Last
Analogausgang 3
277
