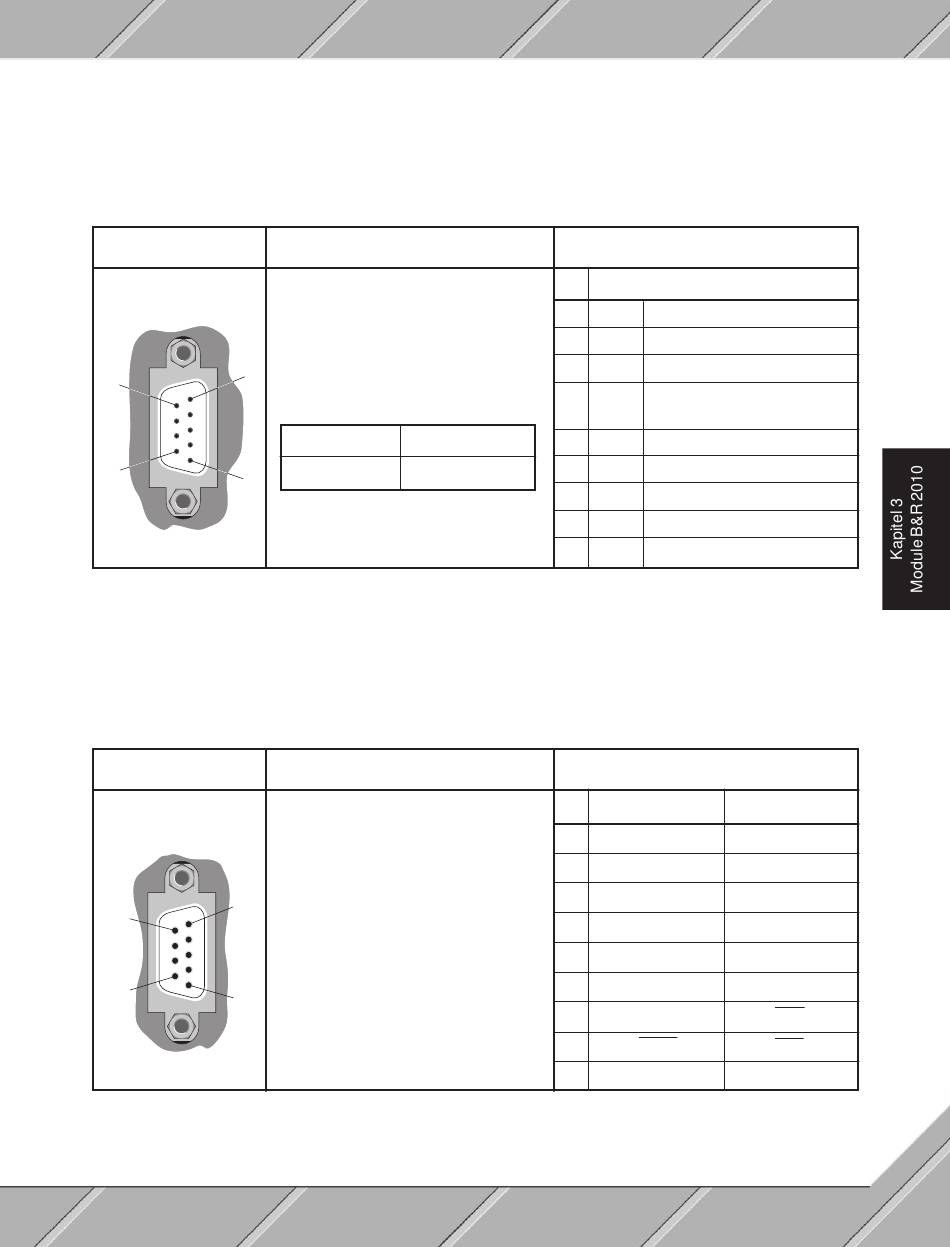

17.5 RS232-SCHNITTSTELLE (IF1)

Die nicht potentialgetrennte Schnittstelle IF1 ist für den Anschluß eines Lichtleiters vorbereitet. Der Lichtleiter
wird über die kurzschlußfeste 4,8 V-Versorgungsspannung (4,8 V ±6 %, max. 150 mA) am Pin 4 des DSUB-
Steckers versorgt.
Schnittstelle
Anwenderschnittstelle
RS232
1
6
9
5
9pol. DSUB-Stecker

17.6 RS485/RS422-SCHNITTSTELLE (IF3)

Die RS485/RS422-Schnittstelle ist für den Anschluß eines Lichtleiters vorbereitet. Der Lichtleiter wird über
die kurzschlußfeste 5 V-Versorgungsspannung (5 V ±5 %, max. 200 mA) am Pin 6 der DSUB-Buchse
versorgt.
Schnittstelle
Anwenderschnittstelle
RS485/RS422
5
9
6
1
9pol. DSUB-Buchse
Module B&R 2010
Beschreibung
Die Standard RS232-Schnittstelle
dient
zum
Anschluß
Programmiergerätes.
Zur Online-Verbindung mit dem PG
wird ein Standard RS232-Kabel ver-
wendet, das bei B&R erhältlich ist:
Bezeichnung
Bestellnummer
RS232-Kabel
0G0001.00-090
Max. Baudrate:
64 kBaud
Max. Kabellänge:
15 m
Beschreibung
Die potentialgetrennte Anwender-
schnittstelle steht dem Anwender zur
freien Verfügung. Die Konfiguration
erfolgt softwaremäßig aus dem An-
wenderprogramm.
Die 5 V-Versorgung ist potentialge-
trennt und wird für den Anschluß von
Abschlußwiderständen verwendet (bei
Vernetzung von mehreren RS485-
Schnittstellen).
Max. Baudrate:
347 kBaud
Max. Kabellänge:
1200 m
MP100
Anschlußbelegung
RS232
des
1
DCD
Data Carrier Detect
2
RXD
Receive Signal
3
TXD
Transmit Signal
4
DTR
Data Terminal Ready
(+4,8 V/150 mA)
5
GND
Ground
6
DSR
Data Set Ready
7
RTS
Request To Send
8
CTS
Clear To Send
9
RI
Ring Indikator
Anschlußbelegung
RS485
1
NC
2
res.
3
DATA
4
NC
5
GND
6
+5 V / 200 mA
7
res.
8
DATA
9
NC
RS422
NC
TXD
RXD
NC
GND
+5 V / 200 mA
TXD
RXD
NC
283
