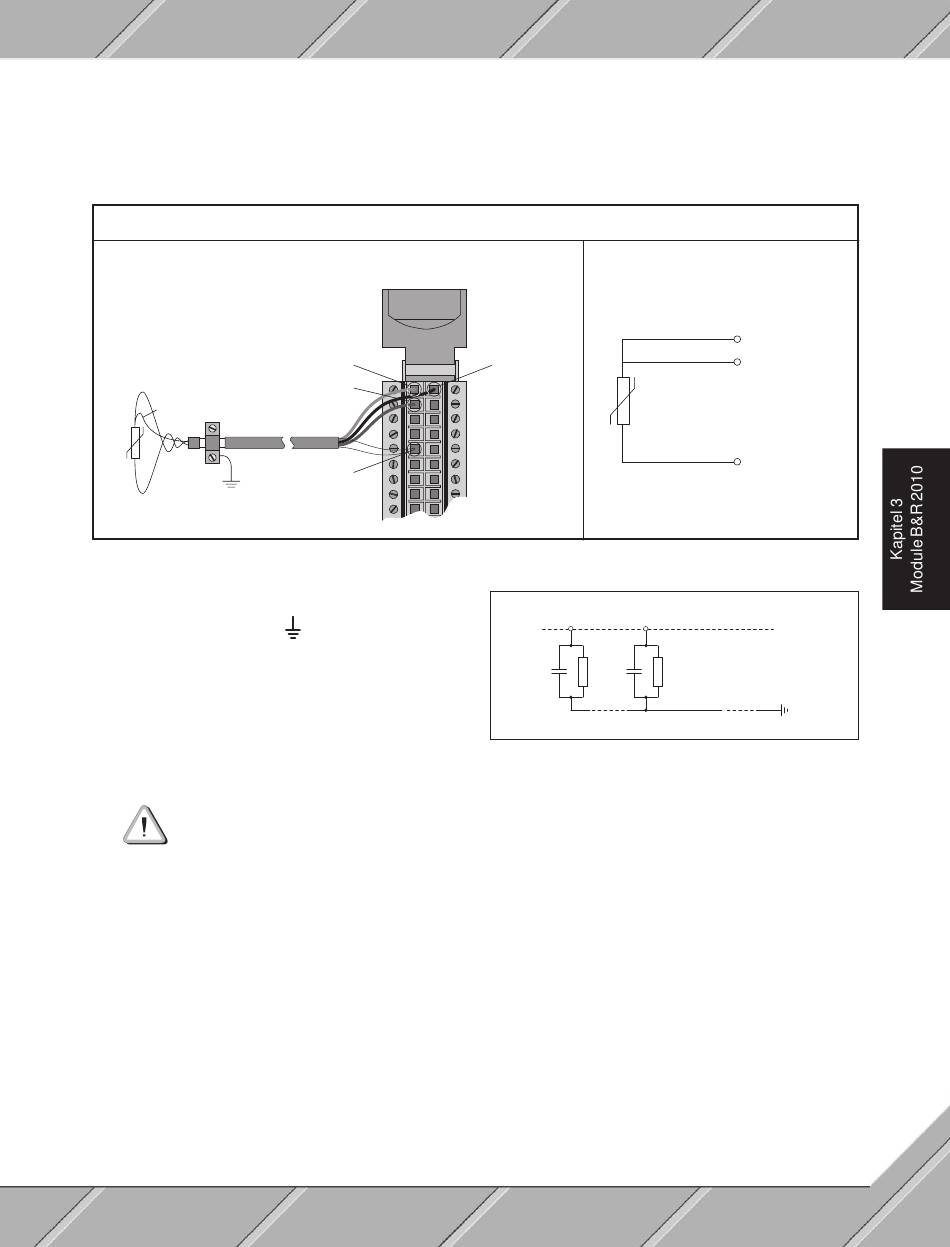

Anschluß der Signalkabel
Für die Anschlußleitungen der Temperaturfühler müssen geschirmte Leitungen verwendet werden. Die
Schirmerdung erfolgt an einem der Schirmanschlüsse der Feldklemme.
+ Fühler 1
- Sense/Fühler 1
+ Sense 1
- Sense/Fühler 1
Alle Schirmanschlüsse sind gleichwertig und jeweils
über RC-Glieder mit Erde ( , d. h.: Ableitblech und
Hutschiene) verbunden.
Bei 3-Leiteranschluß dürfen nur Fühler verwendet werden, deren Anschlußleitungen elek-
trisch weitgehend gleichwertig sind, d. h., gleiche Länge, gleicher Querschnitt, gleiches
Material und somit annähernd gleicher ohmscher Widerstand.
Der maximale Gesamtwiderstand zwischen den + und - Fühleranschlüssen darf nie den Wert
600 Ω überschreiten, ansonsten führt die Überlastung der internen Stromquellen zu Meßfeh-
lern.
Fühler- bzw. Senseleitungen dürfen nicht geerdet bzw. mit den Anschlußleitungen anderer
Fühler verbunden werden.
Module B&R 2010
3-Leiteranschluß
Eingang 1
+ Sense 1
Schirm
R: 22 kΩ
C: 10 nF / 60 V
AT300
+ Fühler 1
PT100
Schirmanschlüsse
C
R
C
R
+ Fühler
+ Sense
- Sense/Fühler
Feldklemme
über Ableitblech
und Hutschiene
auf Erde
187
