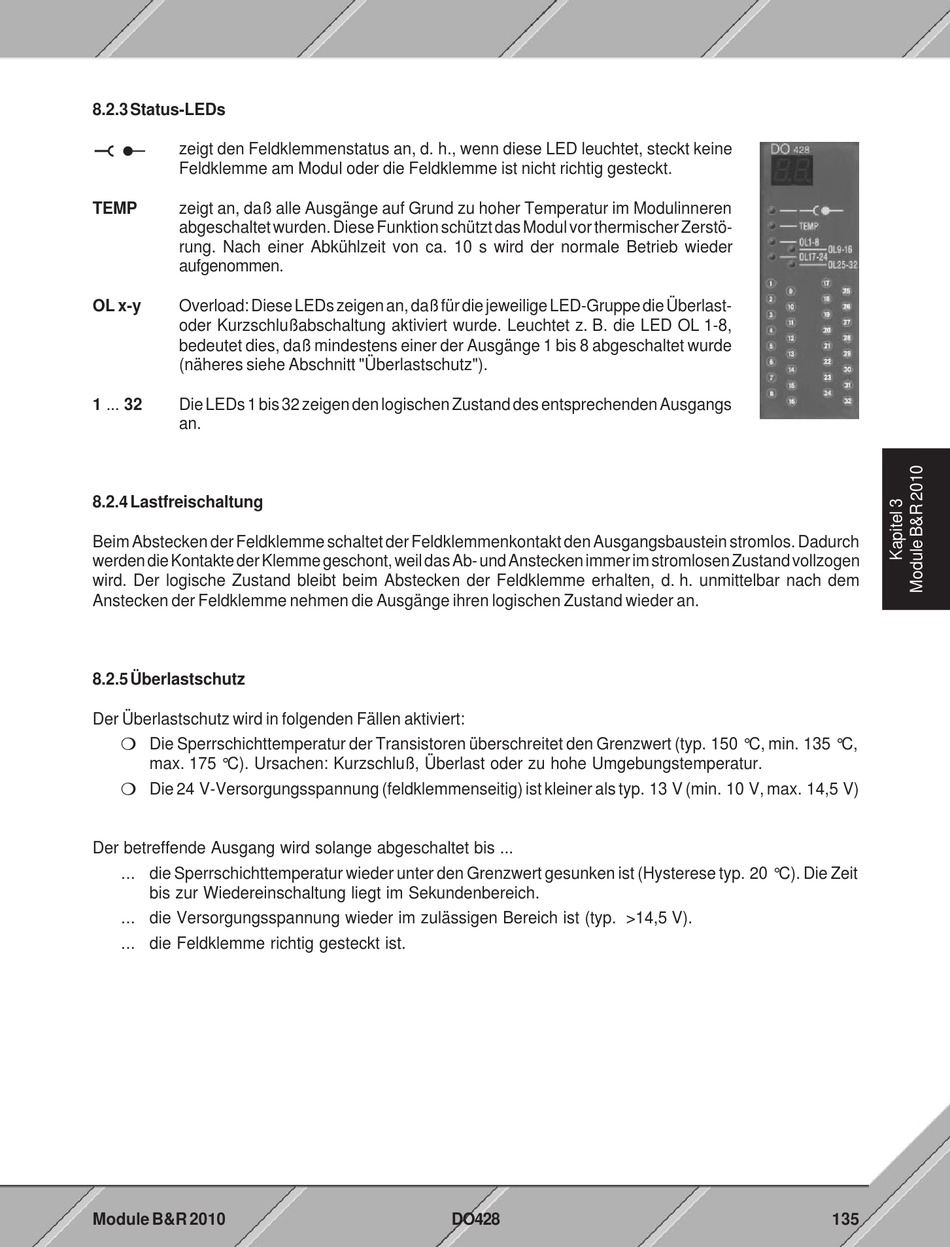

8.2.3 Status-LEDs

zeigt den Feldklemmenstatus an, d. h., wenn diese LED leuchtet, steckt keine
Feldklemme am Modul oder die Feldklemme ist nicht richtig gesteckt.
TEMP zeigt an, daß alle Ausgänge auf Grund zu hoher Temperatur im Modulinneren
abgeschaltet wurden. Diese Funktion schützt das Modul vor thermischer Zerstö-
rung. Nach einer Abkühlzeit von ca. 10 s wird der normale Betrieb wieder
aufgenommen.
OL x-y Overload: Diese LEDs zeigen an, daß für die jeweilige LED-Gruppe die Überlast-
oder Kurzschlußabschaltung aktiviert wurde. Leuchtet z. B. die LED OL 1-8,
bedeutet dies, daß mindestens einer der Ausgänge 1 bis 8 abgeschaltet wurde
(näheres siehe Abschnitt "Überlastschutz").
1 ... 32 Die LEDs 1 bis 32 zeigen den logischen Zustand des entsprechenden Ausgangs
an.

8.2.4 Lastfreischaltung

Beim Abstecken der Feldklemme schaltet der Feldklemmenkontakt den Ausgangsbaustein stromlos. Dadurch
werden die Kontakte der Klemme geschont, weil das Ab- und Anstecken immer im stromlosen Zustand vollzogen
wird. Der logische Zustand bleibt beim Abstecken der Feldklemme erhalten, d. h. unmittelbar nach dem
Anstecken der Feldklemme nehmen die Ausgänge ihren logischen Zustand wieder an.
8.2.5 Überlastschutz
Der Überlastschutz wird in folgenden Fällen aktiviert:
m Die Sperrschichttemperatur der Transistoren überschreitet den Grenzwert (typ. 150 °C, min. 135 °C,
max. 175 °C). Ursachen: Kurzschluß, Überlast oder zu hohe Umgebungstemperatur.
m Die 24 V-Versorgungsspannung (feldklemmenseitig) ist kleiner als typ. 13 V (min. 10 V, max. 14,5 V)
Der betreffende Ausgang wird solange abgeschaltet bis ...
... die Sperrschichttemperatur wieder unter den Grenzwert gesunken ist (Hysterese typ. 20 °C). Die Zeit
bis zur Wiedereinschaltung liegt im Sekundenbereich.
... die Versorgungsspannung wieder im zulässigen Bereich ist (typ. >14,5 V).
... die Feldklemme richtig gesteckt ist.
