Normierung
Das Eingangssignal wird vom Analog/Digital-Wandler in einen Rohwert umgewandelt. Aus diesem Rohwert
wird ein Meßwert berechnet, der dem Anwender für sein Programm zur Verfügung gestellt wird.
Das Betriebssystem der AI730 bietet die Möglichkeit der Normierung. Dabei wird der Meßwert in eine vom
Anwender vorgegebene physikalische Einheit umgerechnet (siehe Abschnitt "Normierung").
9.4.3 Eingangsschema

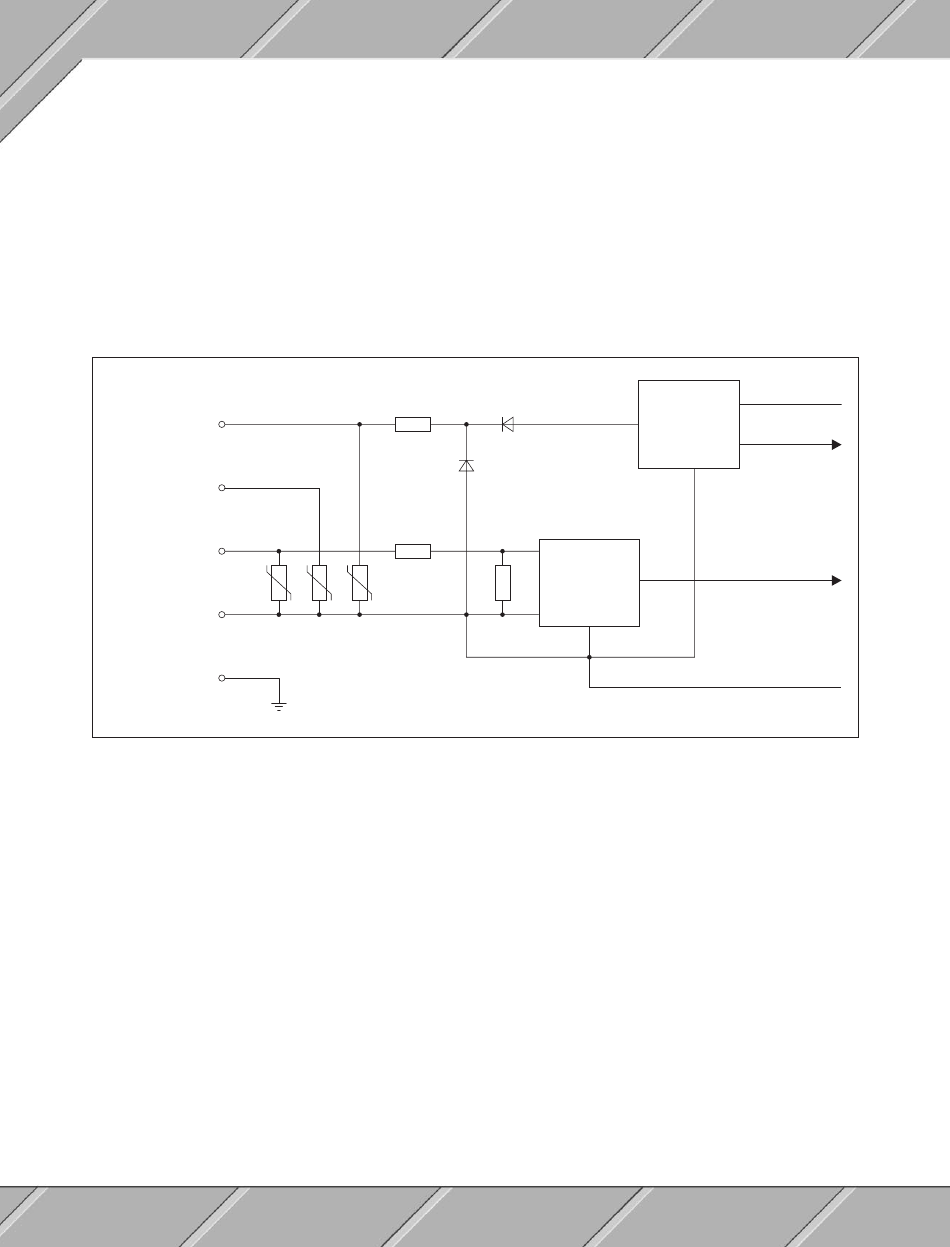

Die folgende Zeichnung zeigt das Eingangsschema für einen Kanal. Alle Kanäle sind gleich aufgebaut.
Geberversorgung
keine Funktion
Stromeingang
GND
Schirm
172
PTC
PTC
Varistoren
AI730
Strom-
begrenzung,
Überlast-
erkennung
Spannungs-
begrenzung,
Filter
+28 V
Logik
zum
A/D-Wandler
COM
