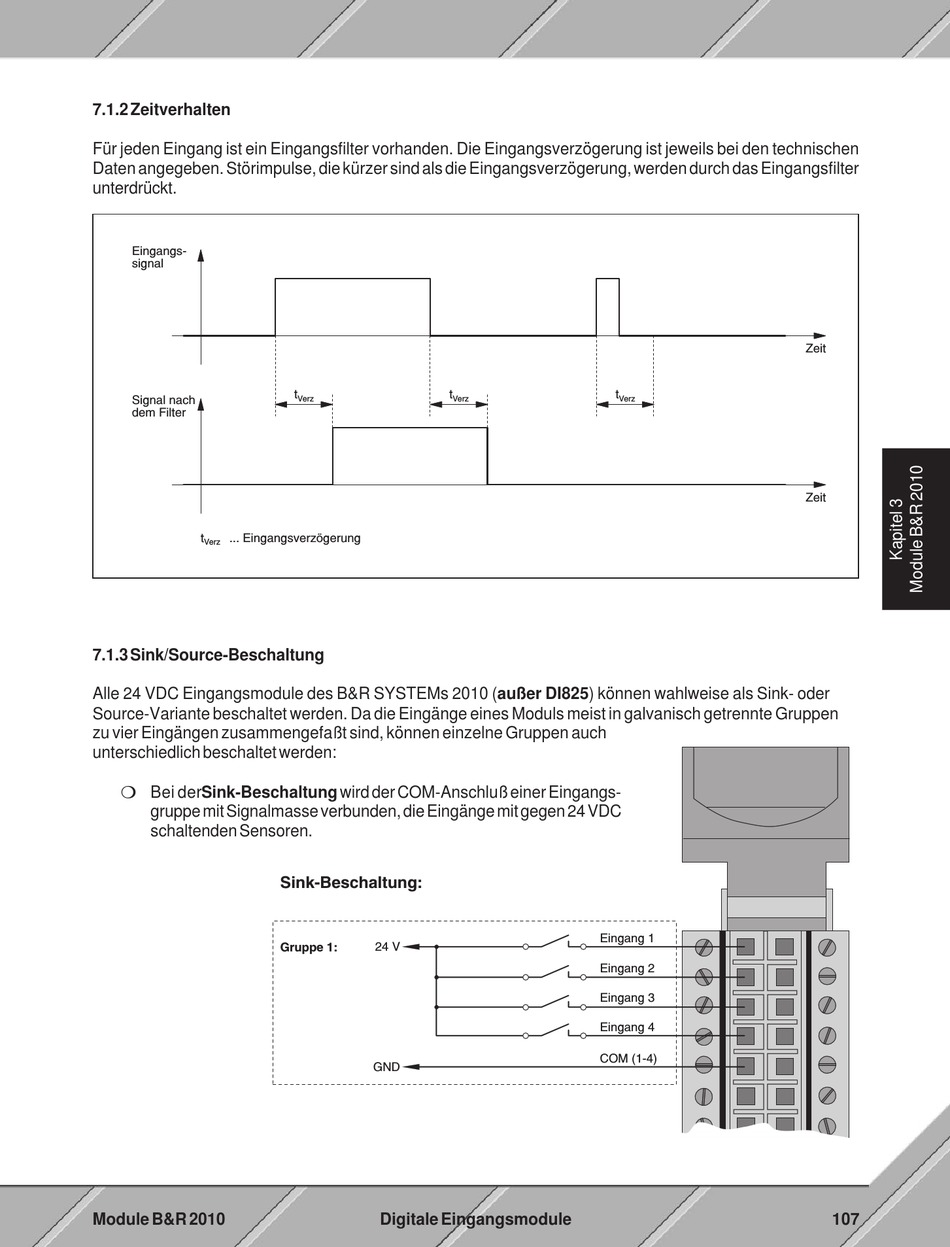

7.1.2 Zeitverhalten
Für jeden Eingang ist ein Eingangsfilter vorhanden. Die Eingangsverzögerung ist jeweils bei den technischen
Daten angegeben. Störimpulse, die kürzer sind als die Eingangsverzögerung, werden durch das Eingangsfilter
unterdrückt.
Eingangs-
signal
Signal nach
dem Filter
t
... Eingangsverzögerung
Verz
7.1.3 Sink/Source-Beschaltung
Alle 24 VDC Eingangsmodule des B&R SYSTEMs 2010 (außer DI825) können wahlweise als Sink- oder
Source-Variante beschaltet werden. Da die Eingänge eines Moduls meist in galvanisch getrennte Gruppen
zu vier Eingängen zusammengefaßt sind, können einzelne Gruppen auch
unterschiedlich beschaltet werden:
m Bei der Sink-Beschaltung wird der COM-Anschluß einer Eingangs-
gruppe mit Signalmasse verbunden, die Eingänge mit gegen 24 VDC
schaltenden Sensoren.
Module B&R 2010
t
t
Verz
Verz
Sink-Beschaltung:
Gruppe 1:
24 V
GND
Digitale Eingangsmodule
t
Verz
Eingang 1
Eingang 2
Eingang 3
Eingang 4
COM (1-4)
Zeit
Zeit
107
