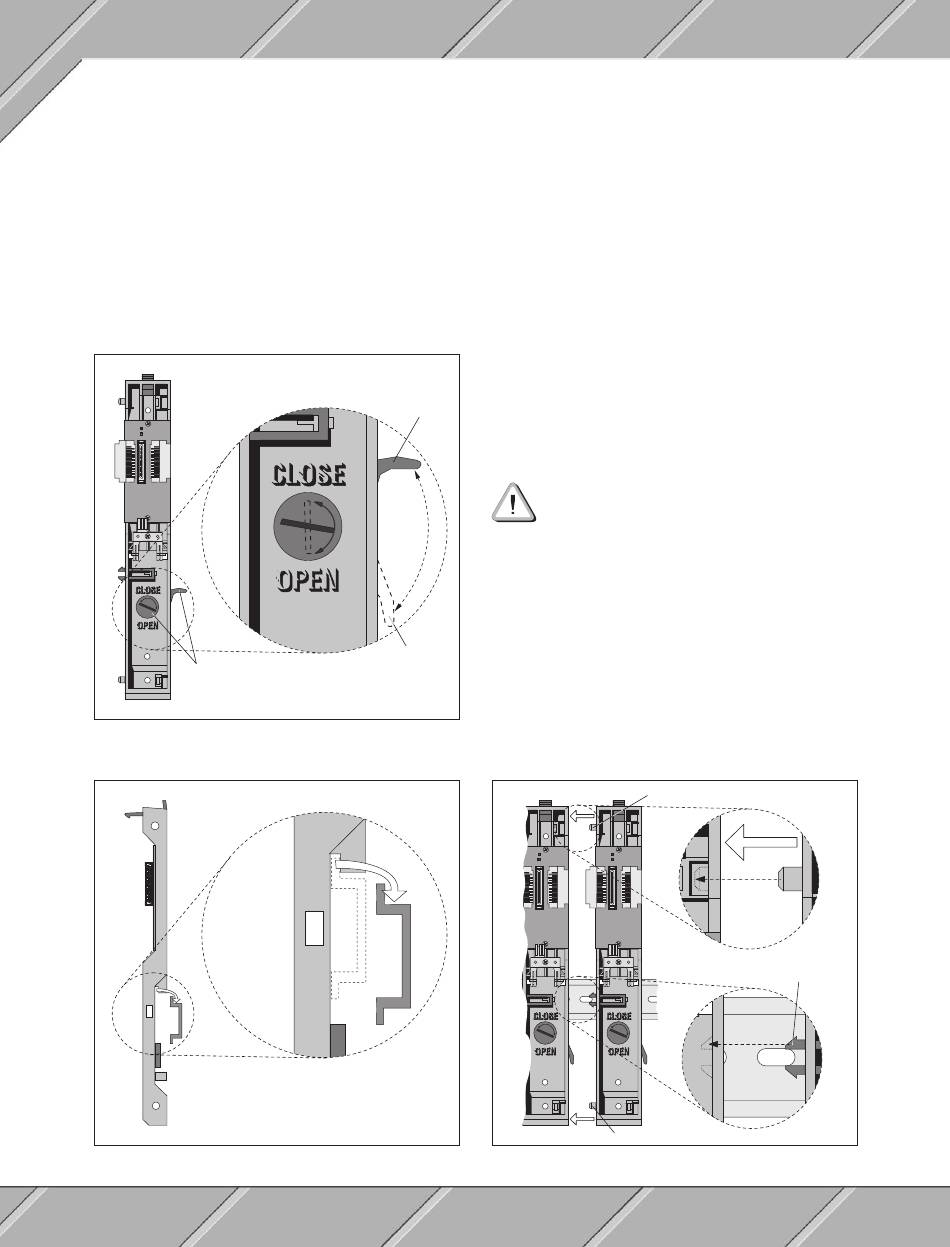

1.6 MONTAGE
Die Montage darf nur von fachkundigem Personal
vorgenommen werden!
Die Montage der RPS erfolgt in einer bestimmten
Reihenfolge:
1) Montage der Hutschiene (siehe im Abschnitt
"Erdung der Hutschiene")
2) Montage der Rückwand
3) Montage der RPS-Module
CLOSE
CLOSE
OPEN
Befestigungshebel
Befestigungshebel in Stellung OPEN bzw. CLOSE
Rückwandmodul in Hutschiene einhängen
38
CLOSE
OPEN
OPEN
Montage der Rückwand
Um die einzelnen Rückwandmodule auf der Hut-
schiene zusammenzufügen, sind folgende Schritte
durchzuführen:
a) Alle Befestigungshebel in Stellung "OPEN" bringen
b) Das äußerst linke Rückwandmodul an die ge-
wünschte Position in die Hutschiene einhängen
c) Jedes weitere Rückwandmodul einzeln in die
Hutschiene einhängen und nach links an das
benachbarte Rückwandmodul schieben, bis die
Verbindungsklammer einrastet. Die Führungszap-
fen müssen sich in den entsprechenden Ausneh-
mungen des linken Rückwandmoduls befinden.
d) Nach Einhängen und Zusammenschieben der
Rückwandmodule alle Befestigungshebel in Stel-
lung "CLOSE" bringen
Sowohl System- als auch I/O-Bus müs-
sen mit einem Rückwandmodul mit Bus-
abschluß beendet werden (Ausnahme:
Systembus mit 2 Steckplätzen).
Die Rückwandmodule sollten so angeordnet wer-
den, daß sich die einfachbreiten am Busende befin-
den und die vierfachbreiten direkt am Rückwand-
modul der Zentraleinheit anschließen. Diese Anord-
nung erleichtert die spätere Erweiterung einer Rück-
wand.
Die Demontage der Rückwand erfolgt in umgekehr-
ter Reihenfolge.
Führungszapfen
CLOSE
CLOSE
OPEN
OPEN
Führungszapfen
Zusammenschieben der Rückwandmodule
Verbindungs-
klammer
