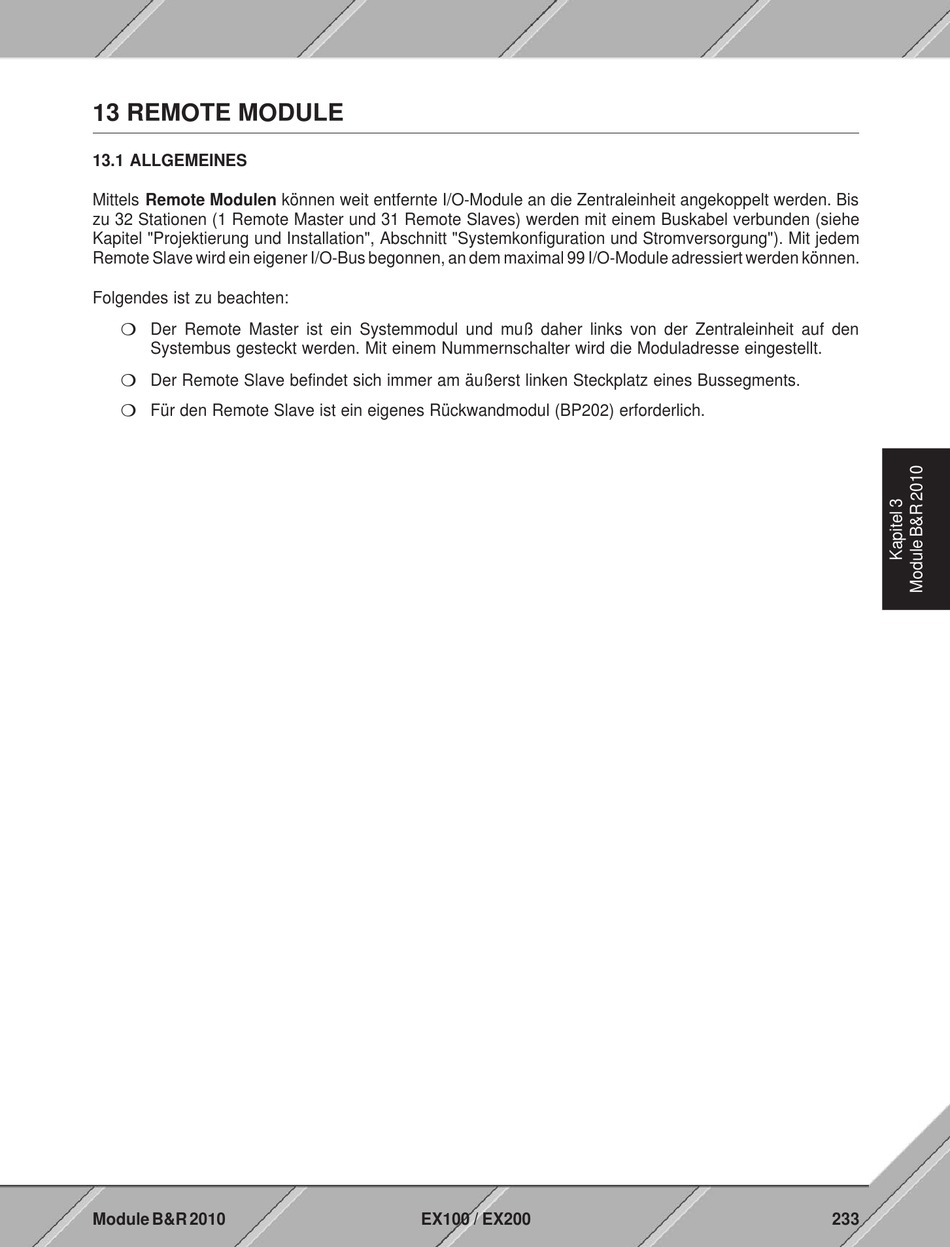

13 REMOTE MODULE
13.1 ALLGEMEINES
Mittels Remote Modulen können weit entfernte I/O-Module an die Zentraleinheit angekoppelt werden. Bis
zu 32 Stationen (1 Remote Master und 31 Remote Slaves) werden mit einem Buskabel verbunden (siehe
Kapitel "Projektierung und Installation", Abschnitt "Systemkonfiguration und Stromversorgung"). Mit jedem
Remote Slave wird ein eigener I/O-Bus begonnen, an dem maximal 99 I/O-Module adressiert werden können.
Folgendes ist zu beachten:
m Der Remote Master ist ein Systemmodul und muß daher links von der Zentraleinheit auf den
Systembus gesteckt werden. Mit einem Nummernschalter wird die Moduladresse eingestellt.
m Der Remote Slave befindet sich immer am äußerst linken Steckplatz eines Bussegments.
m Für den Remote Slave ist ein eigenes Rückwandmodul (BP202) erforderlich.
Module B&R 2010
EX100 / EX200
233
