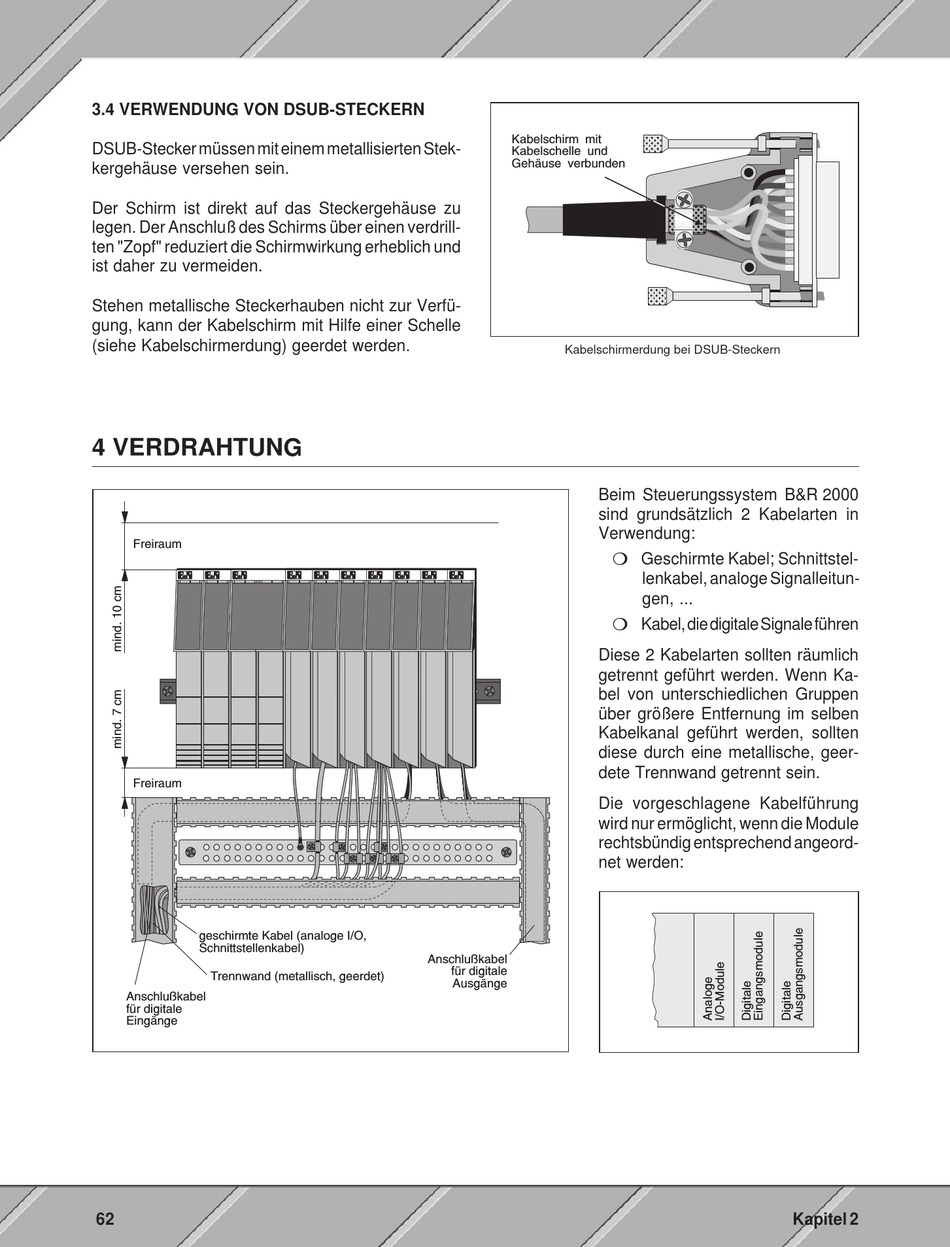

3.4 VERWENDUNG VON DSUB-STECKERN
DSUB-Stecker müssen mit einem metallisierten Stek-
kergehäuse versehen sein.
Der Schirm ist direkt auf das Steckergehäuse zu
legen. Der Anschluß des Schirms über einen verdrill-
ten "Zopf" reduziert die Schirmwirkung erheblich und
ist daher zu vermeiden.
Stehen metallische Steckerhauben nicht zur Verfü-
gung, kann der Kabelschirm mit Hilfe einer Schelle
(siehe Kabelschirmerdung) geerdet werden.
4 VERDRAHTUNG
Freiraum
Freiraum
geschirmte Kabel (analoge I/O,
Schnittstellenkabel)
Trennwand (metallisch, geerdet)
Anschlußkabel
für digitale
Eingänge
62
Kabelschirm mit
Kabelschelle und
Gehäuse verbunden
Kabelschirmerdung bei DSUB-Steckern
Beim Steuerungssystem B&R 2000
sind grundsätzlich 2 Kabelarten in
Verwendung:
Diese 2 Kabelarten sollten räumlich
getrennt geführt werden. Wenn Ka-
bel von unterschiedlichen Gruppen
über größere Entfernung im selben
Kabelkanal geführt werden, sollten
diese durch eine metallische, geer-
dete Trennwand getrennt sein.
Die vorgeschlagene Kabelführung
wird nur ermöglicht, wenn die Module
rechtsbündig entsprechend angeord-
net werden:
Anschlußkabel
für digitale
Ausgänge
m Geschirmte Kabel; Schnittstel-
lenkabel, analoge Signalleitun-
gen, ...
m Kabel, die digitale Signale führen
