9.5.3 Status-LEDs
zeigt den Feldklemmenstatus an, d. h., wenn diese LED leuchtet, steckt keine
Feldklemme am Modul oder die Feldklemme ist nicht richtig gesteckt.
RUN
zeigt an, daß der Analog/Digital-Wandler läuft und über den I/O-Bus auf das Modul
zugegriffen wird.

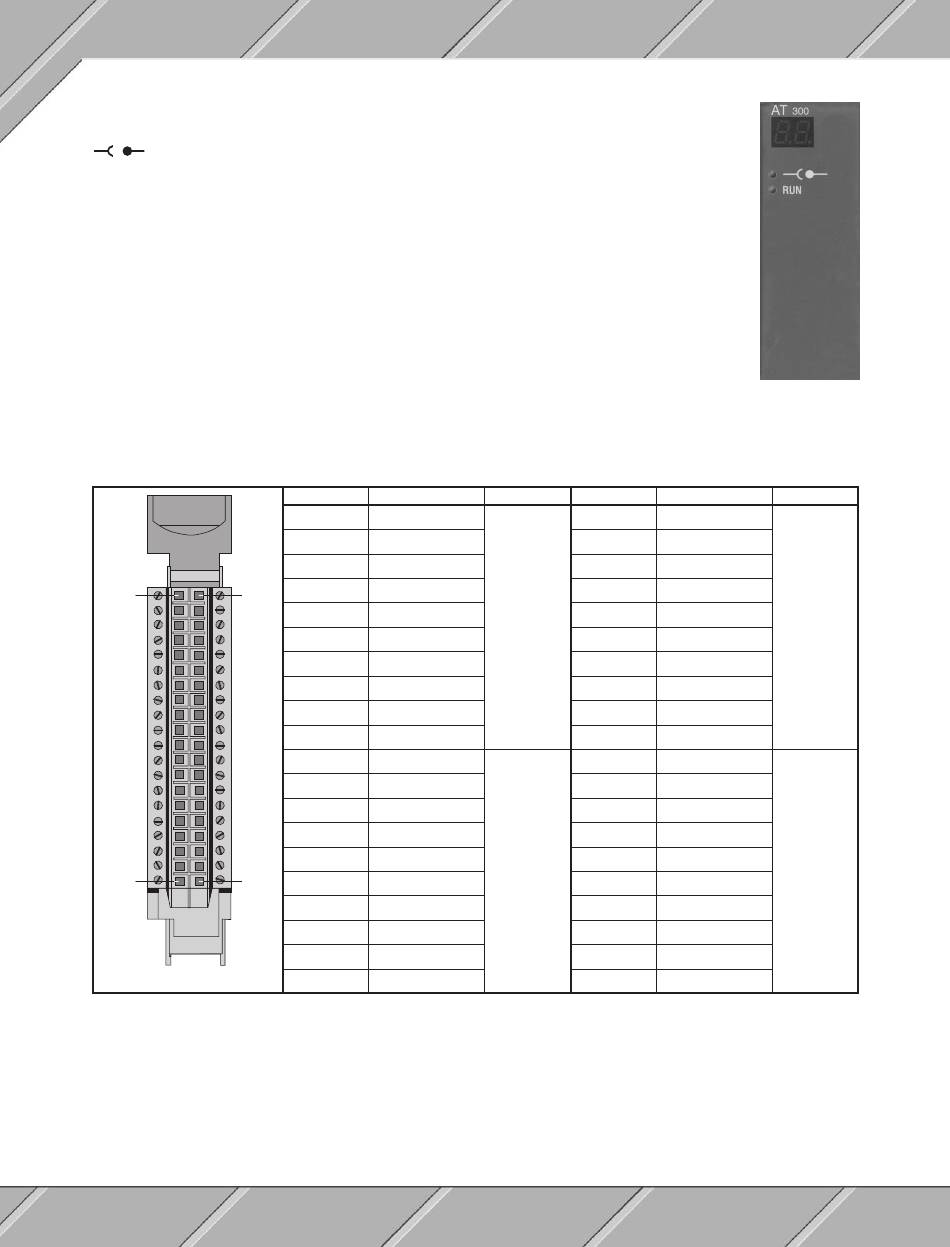

9.5.4 Anschlüsse der Feldklemme
1
21
2
22
3
23
4
24
5
25
6
26
7
27
8
28
9
29
10
30
11
31
12
32
13
33
14
34
15
35
16
36
17
37
18
38
19
39
20
40
TB140
186
Anschluß
Bezeichnung
1
+ Sense 1
2
- Sense/Fühler 1
3
+ Sense 2
4
- Sense/Fühler 2
5
Schirm
6
+ Sense 3
7
- Sense/Fühler 3
8
+ Sense 4
9
- Sense/Fühler 4
10
Schirm
11
+ Sense 5
12
- Sense/Fühler 5
13
+ Sense 6
14
- Sense/Fühler 6
15
Schirm
16
+ Sense 7
17
- Sense/Fühler 7
18
+ Sense 8
19
- Sense/Fühler 8
20
Schirm
AT300
Anschluß
Bezeichnung
Gruppe 1
21
+ Fühler 1
22
----
23
+ Fühler 2
24
----
25
Schirm
26
+ Fühler 3
27
----
28
+ Fühler 4
29
----
30
Schirm
Gruppe 2
31
+ Fühler 5
32
----
33
+ Fühler 6
34
----
35
Schirm
36
+ Fühler 7
37
----
38
+ Fühler 8
39
----
40
Schirm
Gruppe 1
Gruppe 2
