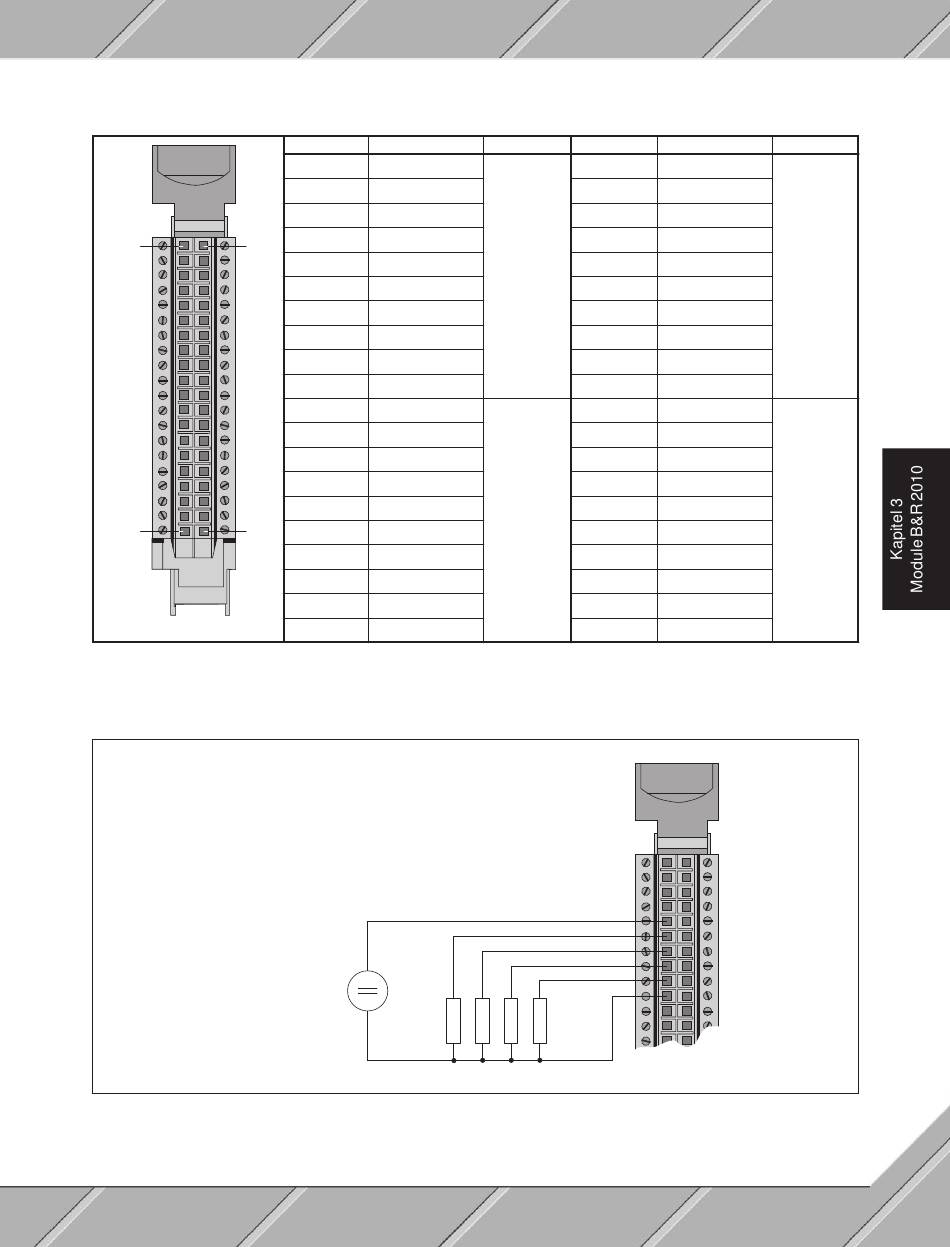

8.2.7 Anschlüsse der Feldklemme
1 21
2 22
3 23
4 24
5 25
6 26
7 27
8 28
9 29
10 30
11 31
12 32
13 33
14 34
15 35
16
36
17 37
18 38
19 39
20 40
TB140
Anschlußbeispiel
Externe Versorgung
für die Ausgänge 1 - 8
Module B&R 2010
Anschluß Bezeichnung
1 Ausgang 1
2 Ausgang 2
3 Ausgang 3
4 Ausgang 4
5 +24 V (1-8)
6 Ausgang 5
7 Ausgang 6
8 Ausgang 7
9 Ausgang 8
10 GND (1-8)
11 Ausgang 9
12 Ausgang 10
13 Ausgang 11
14 Ausgang 12
15 +24 V (9-16)
16 Ausgang 13
17 Ausgang 14
18 Ausgang 15
19 Ausgang 16
20 GND (9-16)
+
-
Last
DO428
Anschluß Bezeichnung
Gruppe 1 21 Ausgang 17
22 Ausgang 18
23 Ausgang 19
24 Ausgang 20
25 +24 V (17-24)
26 Ausgang 21
27 Ausgang 22
28 Ausgang 23
29 Ausgang 24
30 GND (17-24)
Gruppe 2 31 Ausgang 25
32 Ausgang 26
33 Ausgang 27
34 Ausgang 28
35 +24 V (25-32)
36 Ausgang 29
37 Ausgang 30
38 Ausgang 31
39 Ausgang 32
40 GND (25-32)
+24 V
Ausgang 5
Ausgang 6
Ausgang 7
Ausgang 8
GND
Gruppe 3
Gruppe 4
21
22
23
24
25
26
27
28
29
30
31
32
