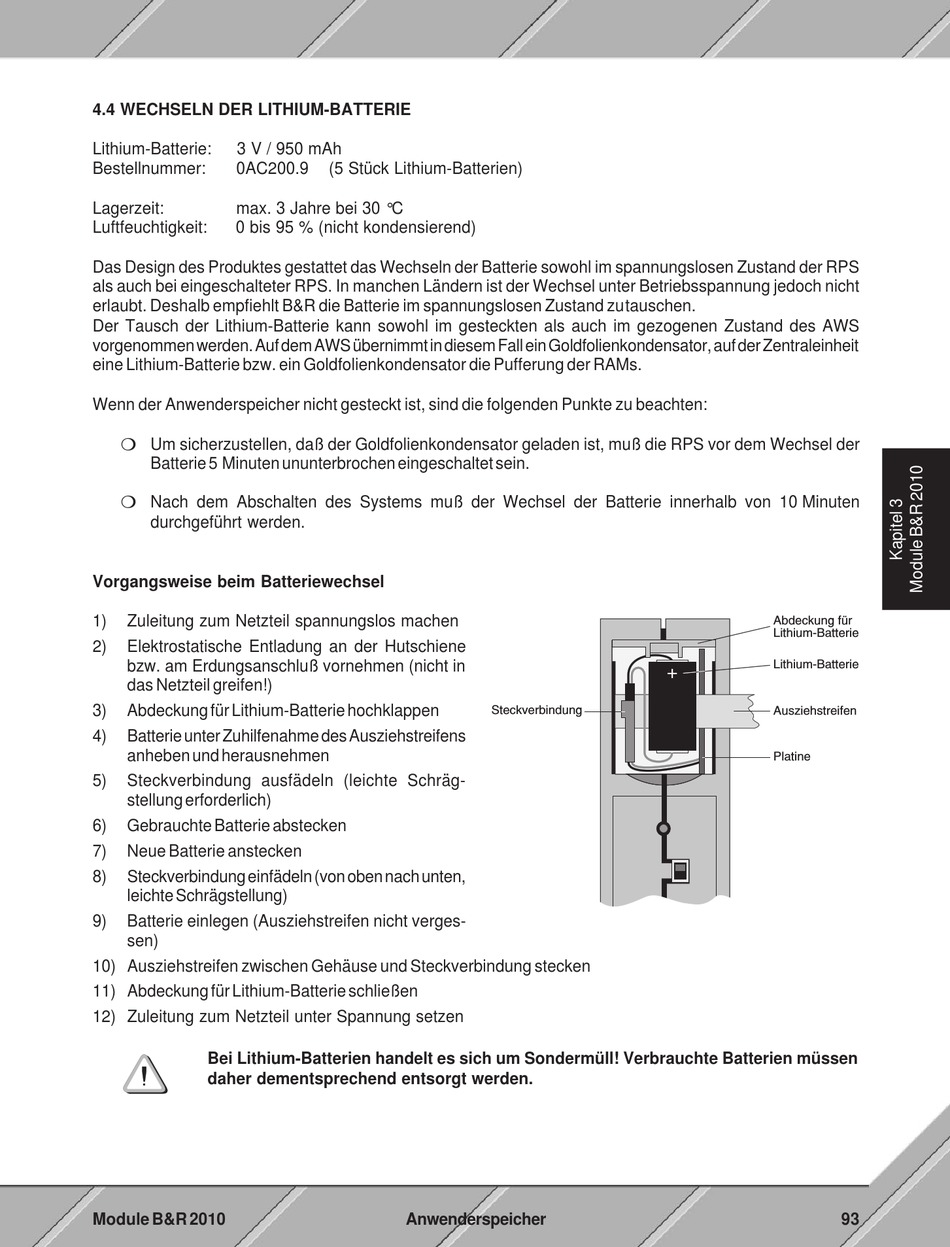

4.4 WECHSELN DER LITHIUM-BATTERIE
Lithium-Batterie:
3 V / 950 mAh
Bestellnummer:
0AC200.9
Lagerzeit:
max. 3 Jahre bei 30 °C
Luftfeuchtigkeit:
0 bis 95 % (nicht kondensierend)
Das Design des Produktes gestattet das Wechseln der Batterie sowohl im spannungslosen Zustand der RPS
als auch bei eingeschalteter RPS. In manchen Ländern ist der Wechsel unter Betriebsspannung jedoch nicht
erlaubt. Deshalb empfiehlt B&R die Batterie im spannungslosen Zustand zu tauschen.
Der Tausch der Lithium-Batterie kann sowohl im gesteckten als auch im gezogenen Zustand des AWS
vorgenommen werden. Auf dem AWS übernimmt in diesem Fall ein Goldfolienkondensator, auf der Zentraleinheit
eine Lithium-Batterie bzw. ein Goldfolienkondensator die Pufferung der RAMs.
Wenn der Anwenderspeicher nicht gesteckt ist, sind die folgenden Punkte zu beachten:
m Um sicherzustellen, daß der Goldfolienkondensator geladen ist, muß die RPS vor dem Wechsel der
Batterie 5 Minuten ununterbrochen eingeschaltet sein.
m Nach dem Abschalten des Systems muß der Wechsel der Batterie innerhalb von 10 Minuten
durchgeführt werden.
Vorgangsweise beim Batteriewechsel
1)
Zuleitung zum Netzteil spannungslos machen
2)
Elektrostatische Entladung an der Hutschiene
bzw. am Erdungsanschluß vornehmen (nicht in
das Netzteil greifen!)
3)
Abdeckung für Lithium-Batterie hochklappen
4)
Batterie unter Zuhilfenahme des Ausziehstreifens
anheben und herausnehmen
5)
Steckverbindung ausfädeln (leichte Schräg-
stellung erforderlich)
6)
Gebrauchte Batterie abstecken
7)
Neue Batterie anstecken
8)
Steckverbindung einfädeln (von oben nach unten,
leichte Schrägstellung)
9)
Batterie einlegen (Ausziehstreifen nicht verges-
sen)
10) Ausziehstreifen zwischen Gehäuse und Steckverbindung stecken
11) Abdeckung für Lithium-Batterie schließen
12) Zuleitung zum Netzteil unter Spannung setzen
Bei Lithium-Batterien handelt es sich um Sondermüll! Verbrauchte Batterien müssen
daher dementsprechend entsorgt werden.
