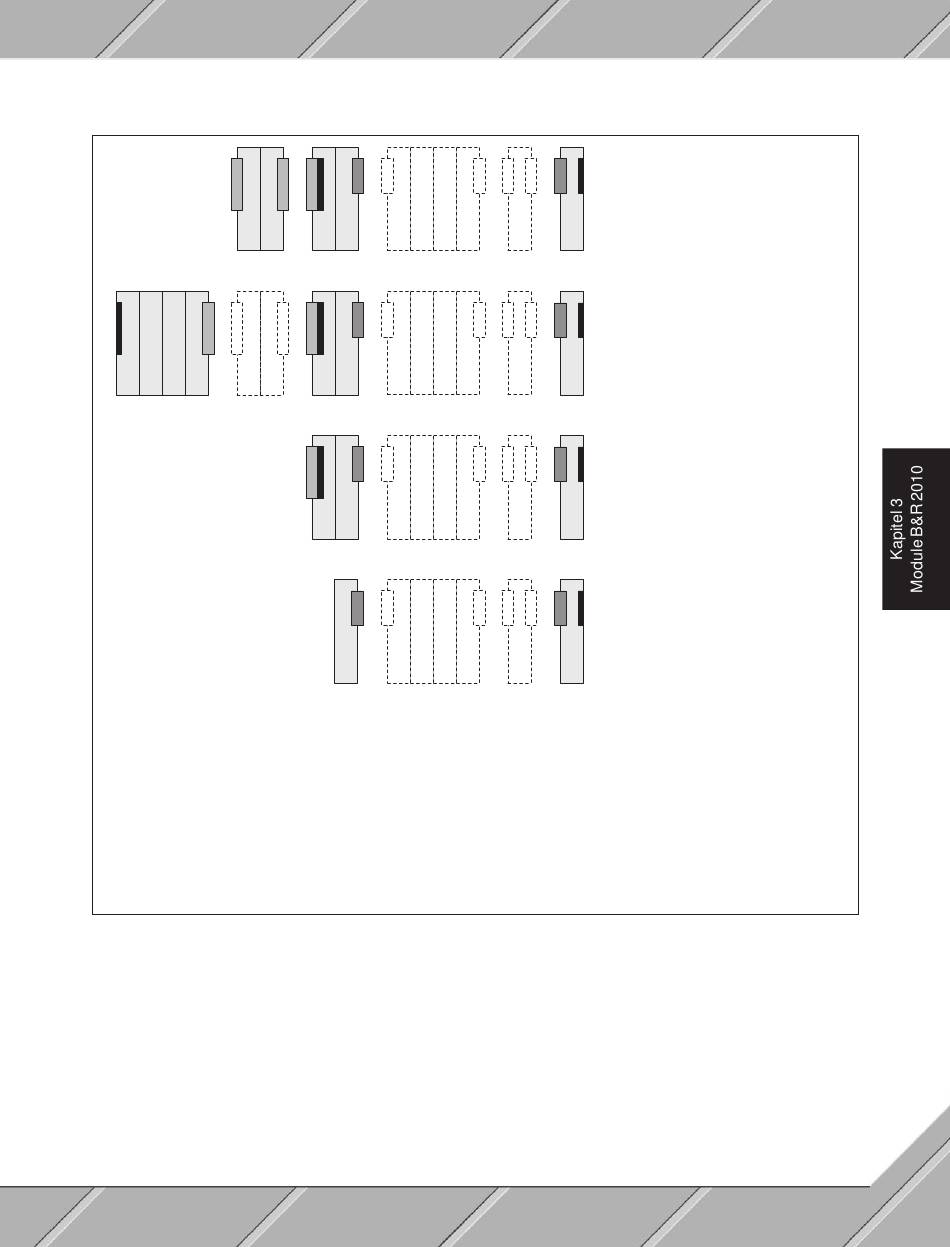

Für die unterschiedlichen Konfigurationen der Rückwand sind folgende Module zu verwenden:
BP101
BP110
BP101
Alle grau hinterlegten Module müssen bei der entsprechenden Konfiguration verwendet werden.
Strichlierte Rückwandmodule können ein- oder mehrfach verwendet werden, um die Rückwand zu erweitern.
Die Rückwandmodule für den I/O-Bus sollten so angeordnet werden, daß sich die einfachbreiten am
Busende befinden und die vierfachbreiten direkt am Rückwandmodul der Zentraleinheit anschließen.
Diese Anordnung erleichtert die spätere Erweiterung einer Rückwand.
Bei der Konfiguration der Rückwände ist zu beachten, daß die Anzahl der Steckplätze begrenzt ist
und nicht überschritten werden darf:
Systembus:
8 Steckplätze
I/O-Bus:
20 Steckplätze
Module B&R 2010
BP300
BP201
BP300
BP201
BP300
BP201
BP201
BP202
Rückwandmodule
Rückwand mit Systembus
Sytembus mit 2 Steckplätzen
⇒
kein Busabschluß nötig
BP200
BP210
Rückwand mit Systembus
BP200
BP210
Rückwand ohne Systembus
BP200
BP210
Erweiterungsrückwand (Remote
I/O bzw. I/O-Buserweiterung)
BP200
BP210
