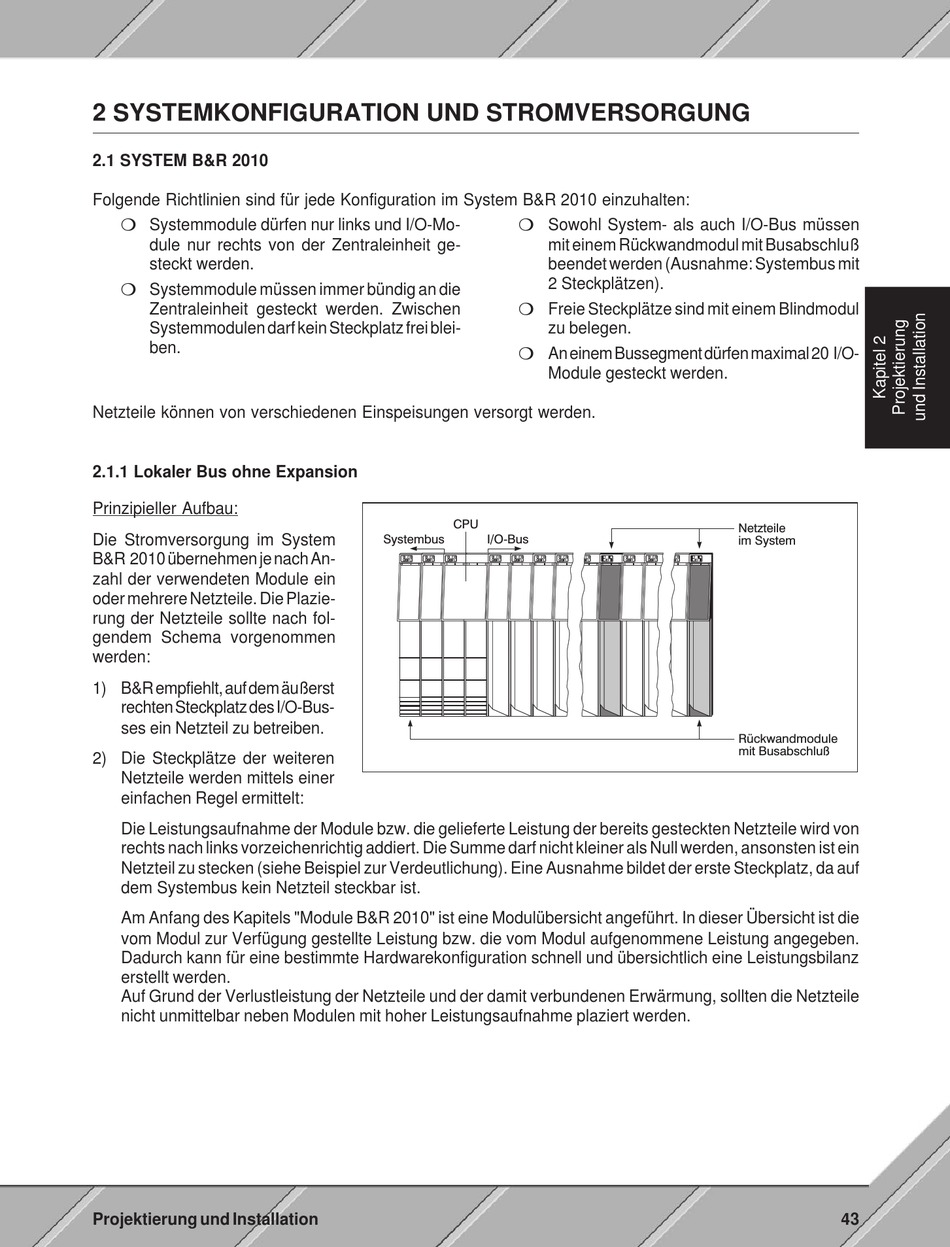

2 SYSTEMKONFIGURATION UND STROMVERSORGUNG
2.1 SYSTEM B&R 2010
Folgende Richtlinien sind für jede Konfiguration im System B&R 2010 einzuhalten:
m Systemmodule dürfen nur links und I/O-Mo-
dule nur rechts von der Zentraleinheit ge-
steckt werden.
m Systemmodule müssen immer bündig an die
Zentraleinheit gesteckt werden. Zwischen
Systemmodulen darf kein Steckplatz frei blei-
ben.
Netzteile können von verschiedenen Einspeisungen versorgt werden.
2.1.1 Lokaler Bus ohne Expansion
Prinzipieller Aufbau:
Die Stromversorgung im System
B&R 2010 übernehmen je nach An-
zahl der verwendeten Module ein
oder mehrere Netzteile. Die Plazie-
rung der Netzteile sollte nach fol-
gendem Schema vorgenommen
werden:
1) B&R empfiehlt, auf dem äußerst
rechten Steckplatz des I/O-Bus-
ses ein Netzteil zu betreiben.
2) Die Steckplätze der weiteren
Netzteile werden mittels einer
einfachen Regel ermittelt:
Die Leistungsaufnahme der Module bzw. die gelieferte Leistung der bereits gesteckten Netzteile wird von
rechts nach links vorzeichenrichtig addiert. Die Summe darf nicht kleiner als Null werden, ansonsten ist ein
Netzteil zu stecken (siehe Beispiel zur Verdeutlichung). Eine Ausnahme bildet der erste Steckplatz, da auf
dem Systembus kein Netzteil steckbar ist.
Am Anfang des Kapitels "Module B&R 2010" ist eine Modulübersicht angeführt. In dieser Übersicht ist die
vom Modul zur Verfügung gestellte Leistung bzw. die vom Modul aufgenommene Leistung angegeben.
Dadurch kann für eine bestimmte Hardwarekonfiguration schnell und übersichtlich eine Leistungsbilanz
erstellt werden.
Auf Grund der Verlustleistung der Netzteile und der damit verbundenen Erwärmung, sollten die Netzteile
nicht unmittelbar neben Modulen mit hoher Leistungsaufnahme plaziert werden.
Projektierung und Installation
m Sowohl System- als auch I/O-Bus müssen
mit einem Rückwandmodul mit Busabschluß
beendet werden (Ausnahme: Systembus mit
2 Steckplätzen).
m Freie Steckplätze sind mit einem Blindmodul
zu belegen.
m An einem Bussegment dürfen maximal 20 I/O-
Module gesteckt werden.
CPU
Systembus
I/O-Bus
Netzteile
im System
Rückwandmodule
mit Busabschluß
43
