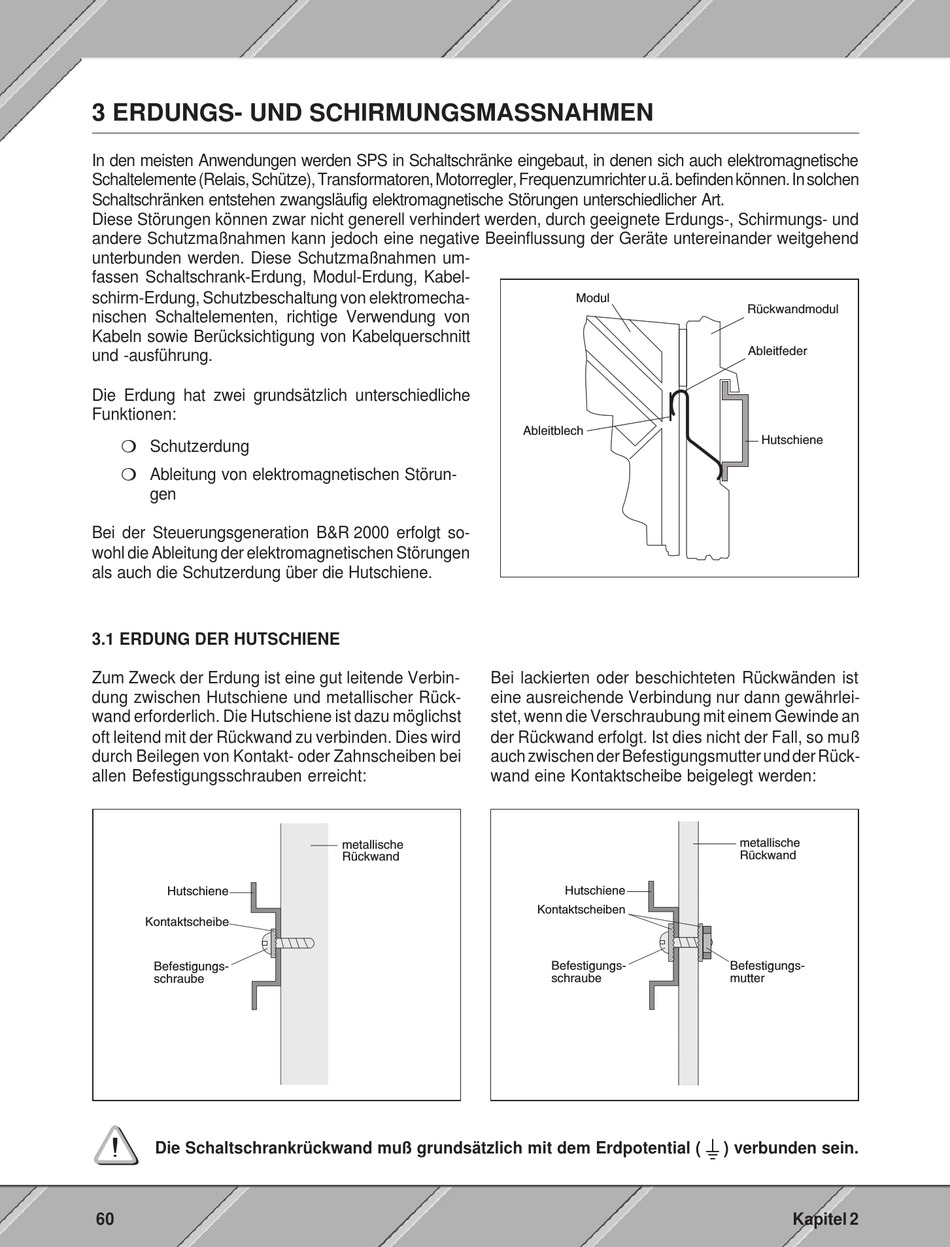

3 ERDUNGS- UND SCHIRMUNGSMASSNAHMEN
In den meisten Anwendungen werden SPS in Schaltschränke eingebaut, in denen sich auch elektromagnetische
Schaltelemente (Relais, Schütze), Transformatoren, Motorregler, Frequenzumrichter u.ä. befinden können. In solchen
Schaltschränken entstehen zwangsläufig elektromagnetische Störungen unterschiedlicher Art.
Diese Störungen können zwar nicht generell verhindert werden, durch geeignete Erdungs-, Schirmungs- und
andere Schutzmaßnahmen kann jedoch eine negative Beeinflussung der Geräte untereinander weitgehend
unterbunden werden. Diese Schutzmaßnahmen um-
fassen Schaltschrank-Erdung, Modul-Erdung, Kabel-
schirm-Erdung, Schutzbeschaltung von elektromecha-
nischen Schaltelementen, richtige Verwendung von
Kabeln sowie Berücksichtigung von Kabelquerschnitt
und -ausführung.
Die Erdung hat zwei grundsätzlich unterschiedliche
Funktionen:
m Schutzerdung
m Ableitung von elektromagnetischen Störun-
gen
Bei der Steuerungsgeneration B&R 2000 erfolgt so-
wohl die Ableitung der elektromagnetischen Störungen
als auch die Schutzerdung über die Hutschiene.
3.1 ERDUNG DER HUTSCHIENE
Zum Zweck der Erdung ist eine gut leitende Verbin-
dung zwischen Hutschiene und metallischer Rück-
wand erforderlich. Die Hutschiene ist dazu möglichst
oft leitend mit der Rückwand zu verbinden. Dies wird
durch Beilegen von Kontakt- oder Zahnscheiben bei
allen Befestigungsschrauben erreicht:
Hutschiene
Kontaktscheibe
Befestigungs-
schraube
Die Schaltschrankrückwand muß grundsätzlich mit dem Erdpotential (
60
Bei lackierten oder beschichteten Rückwänden ist
eine ausreichende Verbindung nur dann gewährlei-
stet, wenn die Verschraubung mit einem Gewinde an
der Rückwand erfolgt. Ist dies nicht der Fall, so muß
auch zwischen der Befestigungsmutter und der Rück-
wand eine Kontaktscheibe beigelegt werden:
metallische
Rückwand
Modul
Ableitblech
Hutschiene
Kontaktscheiben
Befestigungs-
schraube
Rückwandmodul
Ableitfeder
Hutschiene
metallische
Rückwand
Befestigungs-
mutter
) verbunden sein.
