2 RÜCKWANDMODULE

2.1 ALLGEMEINES

Die Rückwand des Systems B&R 2010 ist modular aufgebaut. Die einzelnen Rückwandmodule werden an
der Hutschiene montiert. Auf den Rückwandmodulen werden das entsprechende Bussystem (entweder I/O-
Bus oder Systembus) und die Versorgungsleitungen geführt. Durch die modulare Bauweise der Rückwand
können Rückwände mit unterschiedlicher Steckplatzanzahl zusammengestellt werden.
Es wird empfohlen, die Rückwand so aufzubauen, daß möglichst wenig Steckplätze frei bleiben. Alle freien
Steckplätze sind mit Blindmodulen zu belegen.
Sowohl System- als auch I/O-Bus müssen immer mit einem Rückwandmodul mit Busabschluß beendet
werden (Ausnahme: Systembus mit 2 Steckplätzen).
Die Moduladresse von I/O-Modulen ist durch den Steckplatz bestimmt (Steckplatzcodierung). Die Zählung
der Adressierung beginnt bei Steckplatz 1 des I/O-Busses mit der Adresse 1. Auf den I/O-Modulen befindet
sich eine zweistellige 7-Segmentanzeige, an der die Moduladresse direkt abgelesen werden kann. Die
Moduladresse der Systemmodule ist nicht steckplatzabhängig, sondern wird durch einen Nummernschalter
auf dem Modul eingestellt.

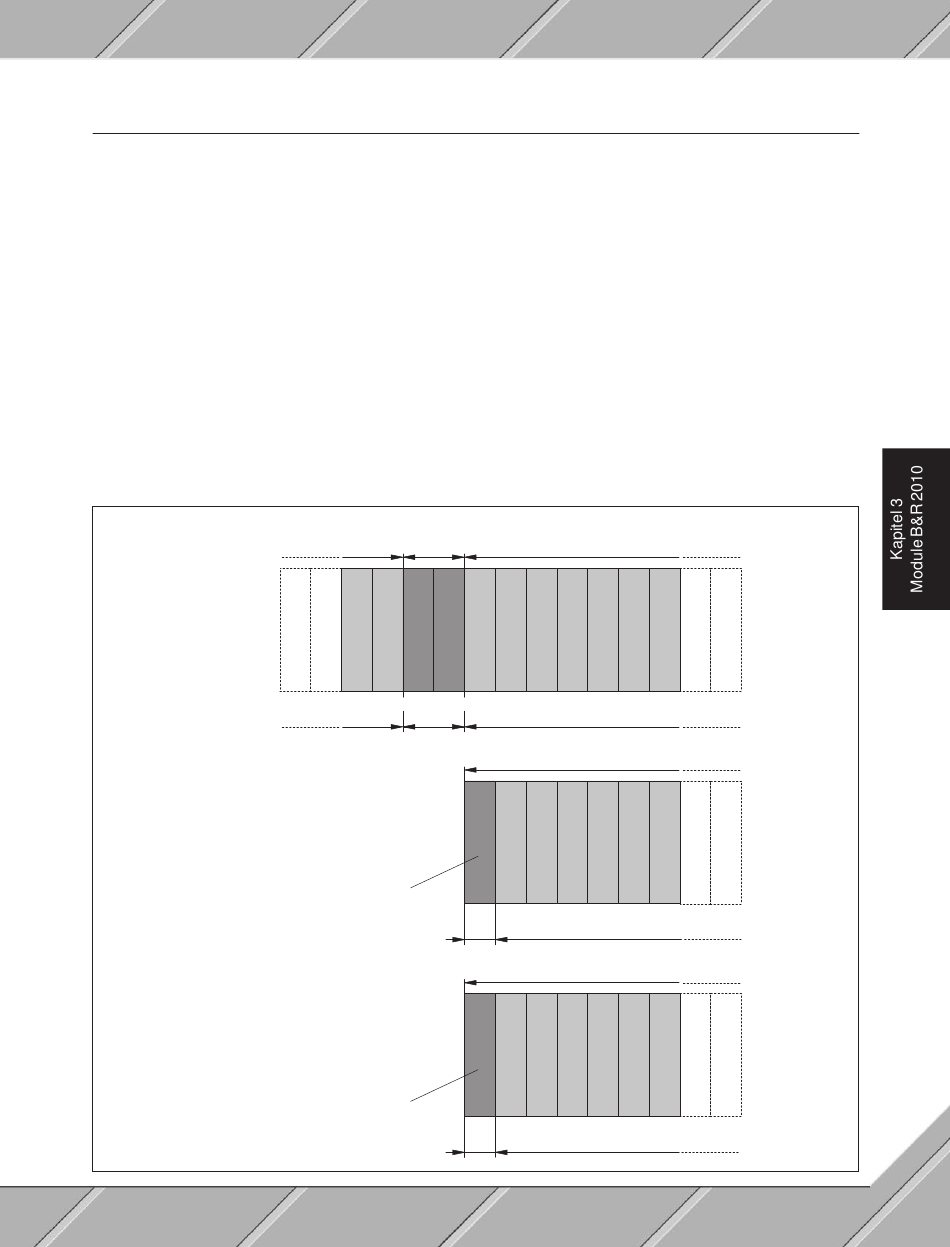

Rückwand mit Zentraleinheit
Moduladresse
wird auf dem
Systemmodul
mittels Nummern-
schalter eingestellt
Erweiterungsrückwand
mit Expansions-Slave
Erweiterungsrückwand
mit Remote Slave
Module B&R 2010
Systembus Zentraleinheit
... xx xx xx
Rückwandmodule - Bezeichnung
BP1xx BP300
Die Moduladresse x0 wird mittels eines
Nummernschalters, der sich auf dem
Expansions-Slave befindet, in Zehner-
Schritten eingestellt.
Expansions-Slave
Remote Slave
Rückwandmodule
I/O-Bus
1 2 3 4 5 6
BP2xx
I/O-Bus
x0 x0+1 x0+2 x0+3 x0+4 x0+5 x0+6
Rückwandmodule - Bezeichnung
BP202 BP2xx
I/O-Bus
1 2 3 4 5
Rückwandmodule - Bezeichnung
BP202 BP2xx
7 8 ... Moduladresse
ist steckplatz-
abhängig
x0+7 ... Moduladresse
ist steckplatz-
abhängig
6 7 ... Moduladresse
ist steckplatz-
abhängig
