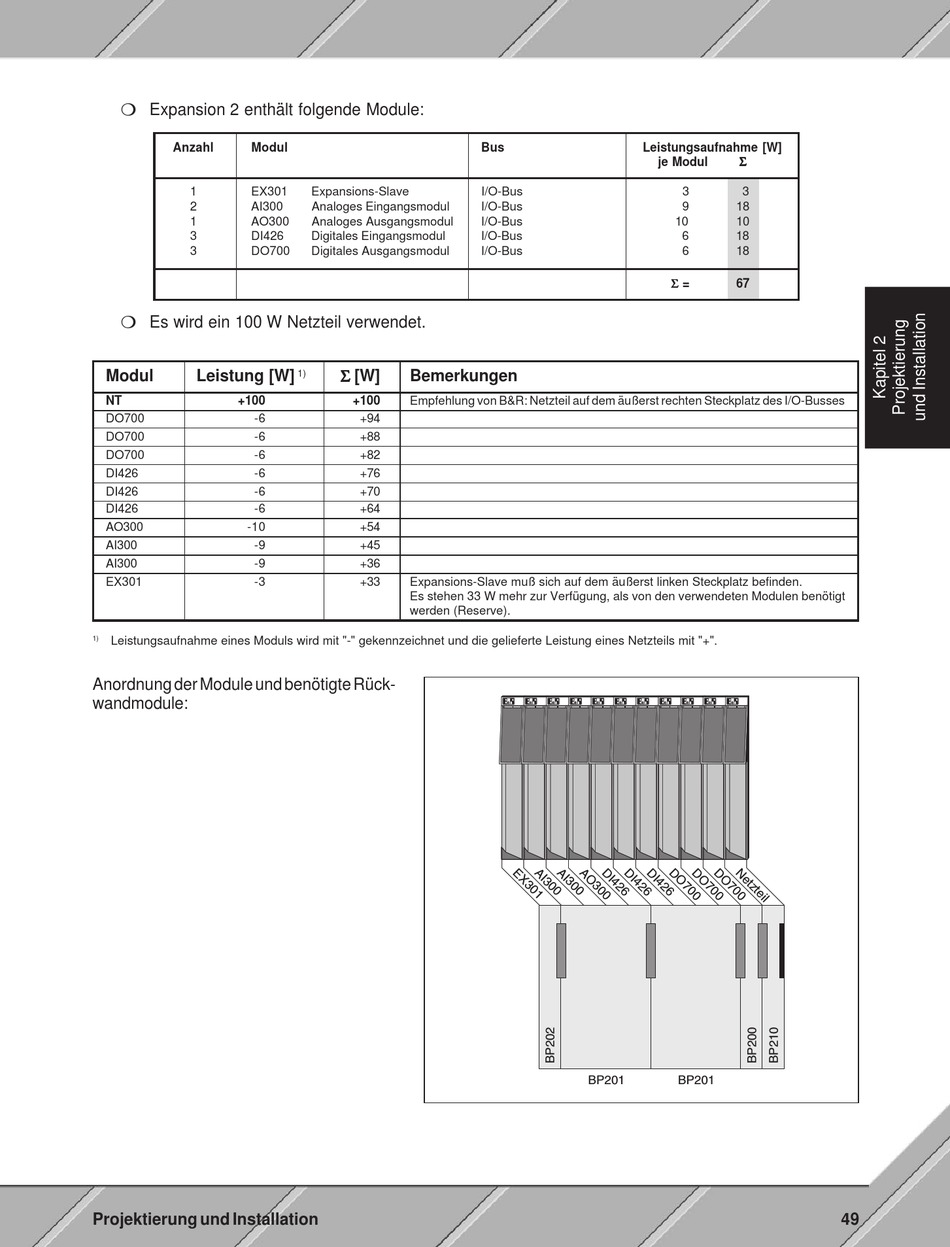

m Expansion 2 enthält folgende Module:
Anzahl
Modul
1
EX301
2
AI300
1
AO300
3
DI426
3
DO700
m Es wird ein 100 W Netzteil verwendet.
Modul
Leistung [W]
NT
+100
DO700
-6
DO700
-6
DO700
-6
DI426
-6
DI426
-6
DI426
-6
AO300
-10
AI300
-9
AI300
-9
EX301
-3
1)
Leistungsaufnahme eines Moduls wird mit "-" gekennzeichnet und die gelieferte Leistung eines Netzteils mit "+".
Anordnung der Module und benötigte Rück-
wandmodule:
Projektierung und Installation
Expansions-Slave
Analoges Eingangsmodul
Analoges Ausgangsmodul
Digitales Eingangsmodul
Digitales Ausgangsmodul
Σ Σ Σ Σ Σ [W]
1)
Bemerkungen
+100
Empfehlung von B&R: Netzteil auf dem äußerst rechten Steckplatz des I/O-Busses
+94
+88
+82
+76
+70
+64
+54
+45
+36
+33
Expansions-Slave muß sich auf dem äußerst linken Steckplatz befinden.
Es stehen 33 W mehr zur Verfügung, als von den verwendeten Modulen benötigt
werden (Reserve).
Bus
Leistungsaufnahme [W]
je Modul
I/O-Bus
I/O-Bus
I/O-Bus
I/O-Bus
I/O-Bus
BP201
Σ Σ Σ Σ Σ
3
3
9
18
10
10
6
18
6
18
Σ Σ Σ Σ Σ =
67
BP201
49
