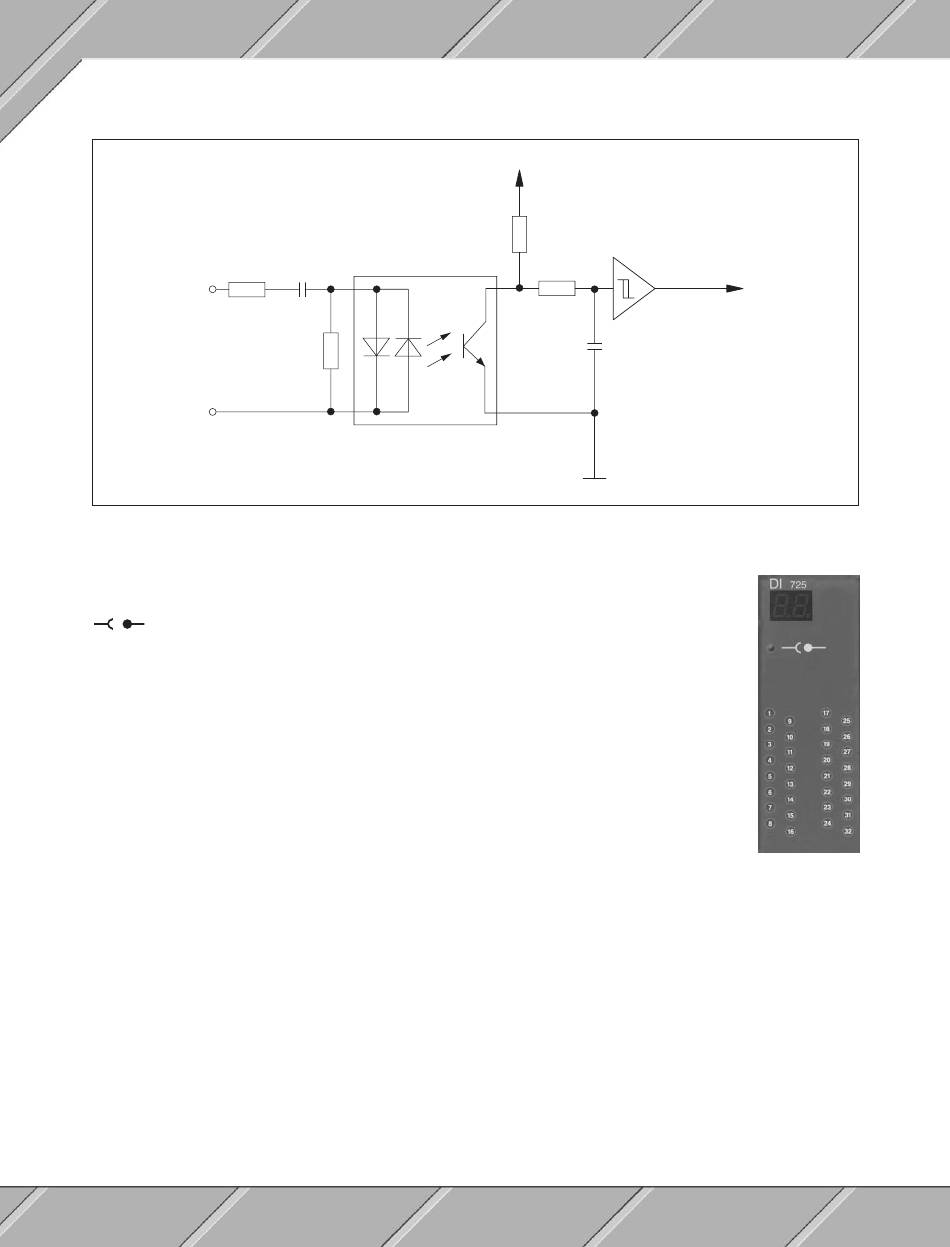

7.4.2 Eingangsschema

Eingang 1
COM 1-4

7.4.3 Status-LEDs

zeigt den Feldklemmenstatus an, d. h., wenn diese LED leuchtet, steckt keine
Feldklemme am Modul oder die Feldklemme ist nicht richtig gesteckt.
1 ... 32 Die Status-LEDs zeigen den logischen Zustand des entsprechenden Eingangs
an. Die LED leuchtet, wenn der Eingang log. 1 ist, d. h., wenn durch den
Optokoppler Strom fließt.
124
GND (intern)
DI725
Status-LEDs
interne Elektronik
Kapitel 3
