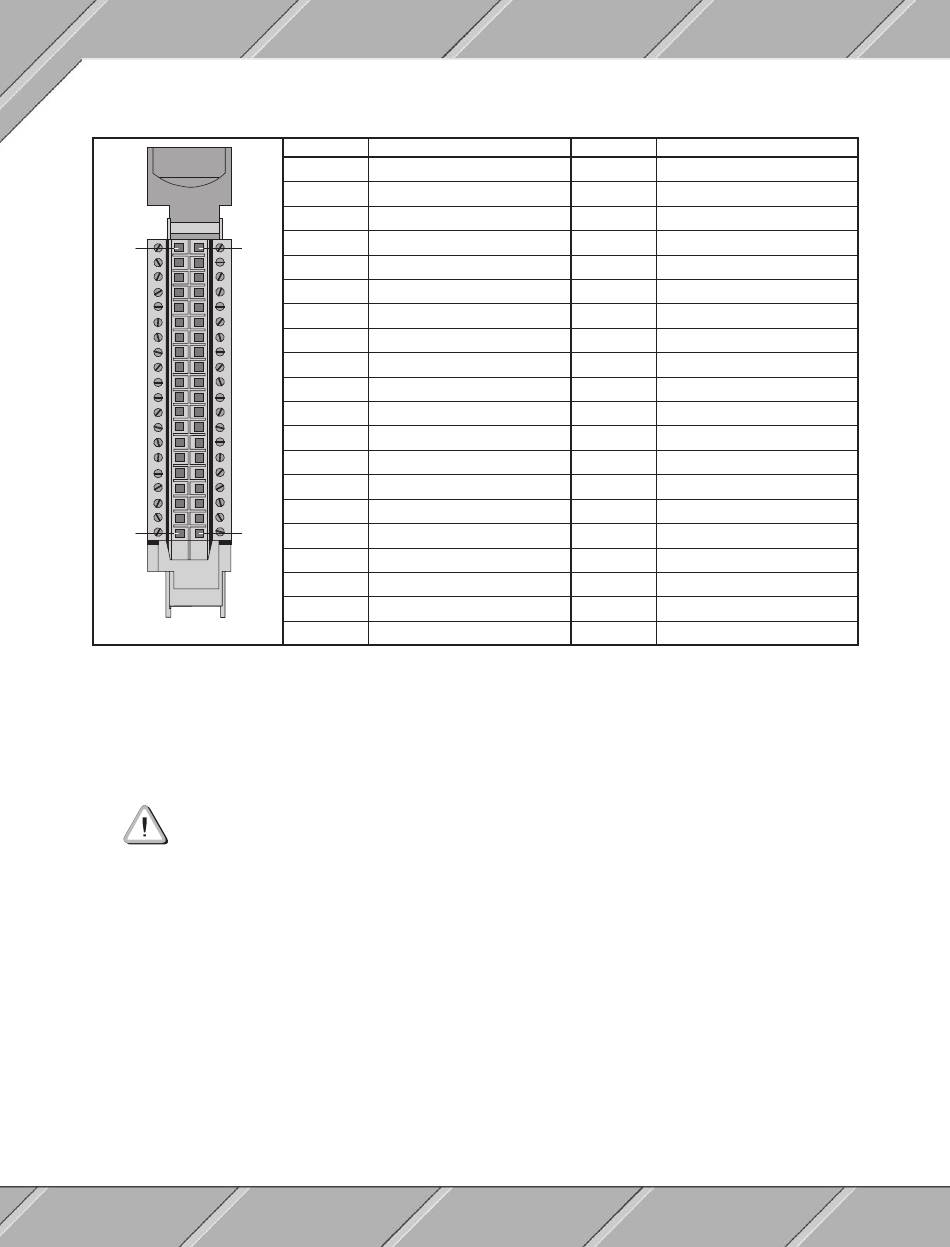

9.4.5 Anschlüsse der Feldklemme
1 21
2 22
3 23
4 24
5 25
6 26
7 27
8 28
9 29
10 30
11 31
12 32
13 33
14 34
15 35
16
36
17 37
18 38
19 39
20 40
TB140
Anschluß der Signalkabel
Bei analogen Eingangsmodulen müssen geschirmte Leitungen verwendet werden. Die Schirmerdung erfolgt
für jeden Eingang am dafür vorgesehenen Schirmanschluß an der Feldklemme.
Wenn an einem Kanal des Moduls ein Stromkreis, der keinen ausreichenden Schutz
vor elektrischem Schlag bietet, anliegt, sind alle Schirme die auf die Schirmklemmen
am Modul führen entweder durch Zusatzisolation vor Berührung zu schützen oder zu
erden!
174
Anschluß Bezeichnung
1 + Versorgung 1
2 N.C.
3 Stromeingang 1
4 GND 1
5 Schirm 1
6 + Versorgung 2
7 N.C.
8 Stromeingang 2
9 GND 2
10 Schirm 2
11 + Versorgung 3
12 N.C.
13 Stromeingang 3
14 GND 3
15 Schirm 3
16 + Versorgung 4
17 N.C.
18 Stromeingang 4
19 GND 4
20 Schirm 4
AI730
Anschluß Bezeichnung
21 + Versorgung 5
22 N.C.
23 Stromeingang 5
24 GND 5
25 Schirm 5
26 + Versorgung 6
27 N.C.
28 Stromeingang 6
29 GND 6
30 Schirm 6
31 + Versorgung 7
32 N.C.
33 Stromeingang 7
34 GND 7
35 Schirm 7
36 + Versorgung 8
37 N.C.
38 Stromeingang 8
39 GND 8
40 Schirm 8
Kapitel 3
