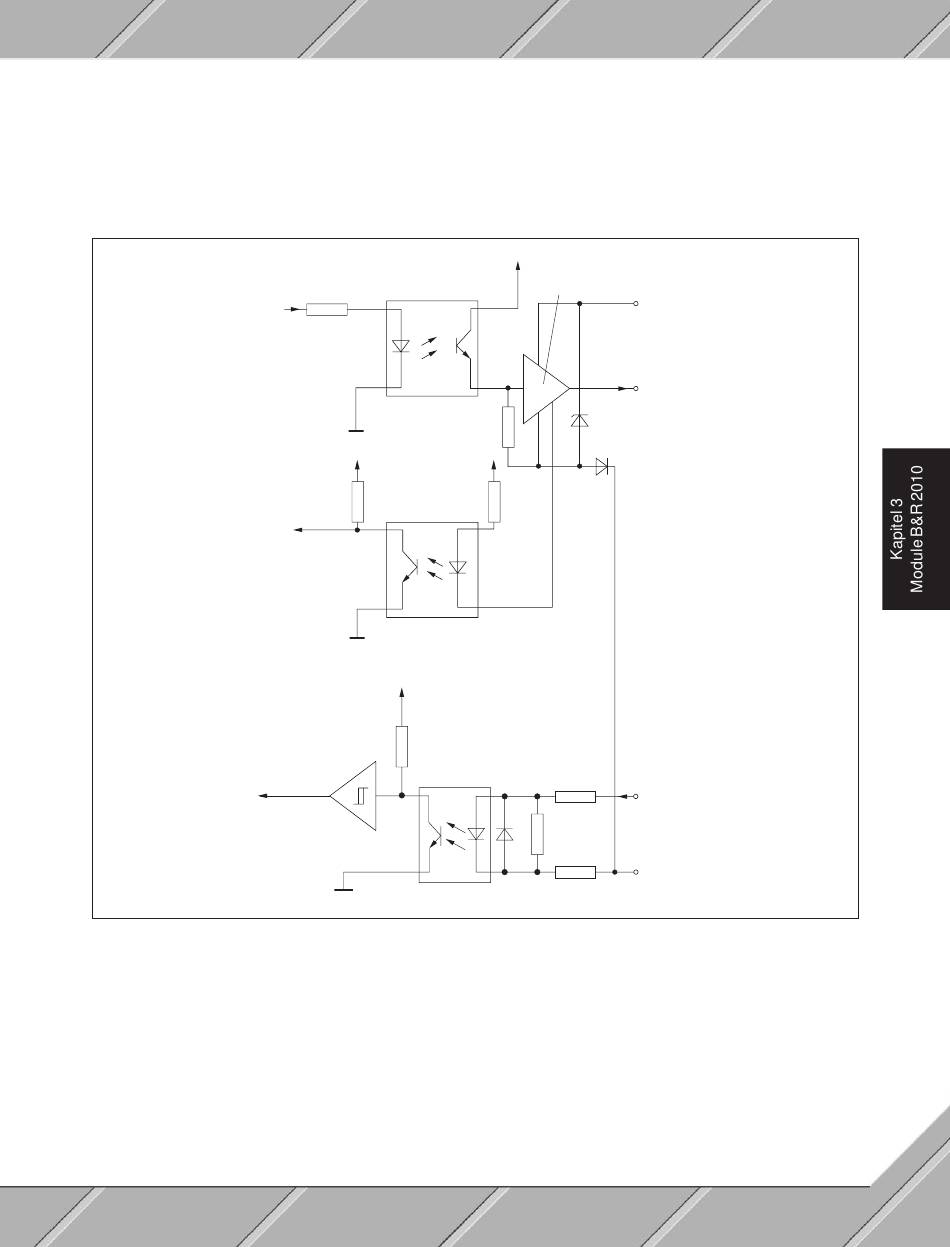

11.9 DIGITALE EIN-/AUSGÄNGE
Die digitalen Ein-/Ausgänge sind in zwei Gruppen unterteilt, wobei in jeder Gruppe sowohl Ein- als auch Ausgänge
vorhanden sind. Die Gruppen sind untereinander potentialgetrennt. Über den Pin +24 V werden jeweils die
Ausgänge mit Spannung versorgt. Der Pin GND / COM bildet einerseits das Bezugspotential (Versorgung) für
die Ausgänge und andererseits die Wurzel für die Eingänge.
I/O-Logik
Status-LEDs
Überlast Gruppe x
I/O-Logik
Status-LEDs
interne Elektronik
11.10 PROGRAMMIERUNG
Die digitalen/analogen Ein- bzw. Ausgänge werden im Anwenderprogramm über einen Variablennamen direkt
angesprochen. Der Bezug zwischen einem Ein- bzw. Ausgang eines bestimmten Moduls und dem Variablen-
namen wird in der Variablendeklaration hergestellt. Die Deklaration erfolgt für jede Programmiersprache ident mit
Hilfe eines Tabelleneditors.
Module B&R 2010
GND (intern)
GND (intern)
Status-LEDs
GND (intern)
UM900
Treiber-Baustein
mit internem
Überlastschutz
+ 24 V
Ausgang x
Eingang x
GND/COM x
