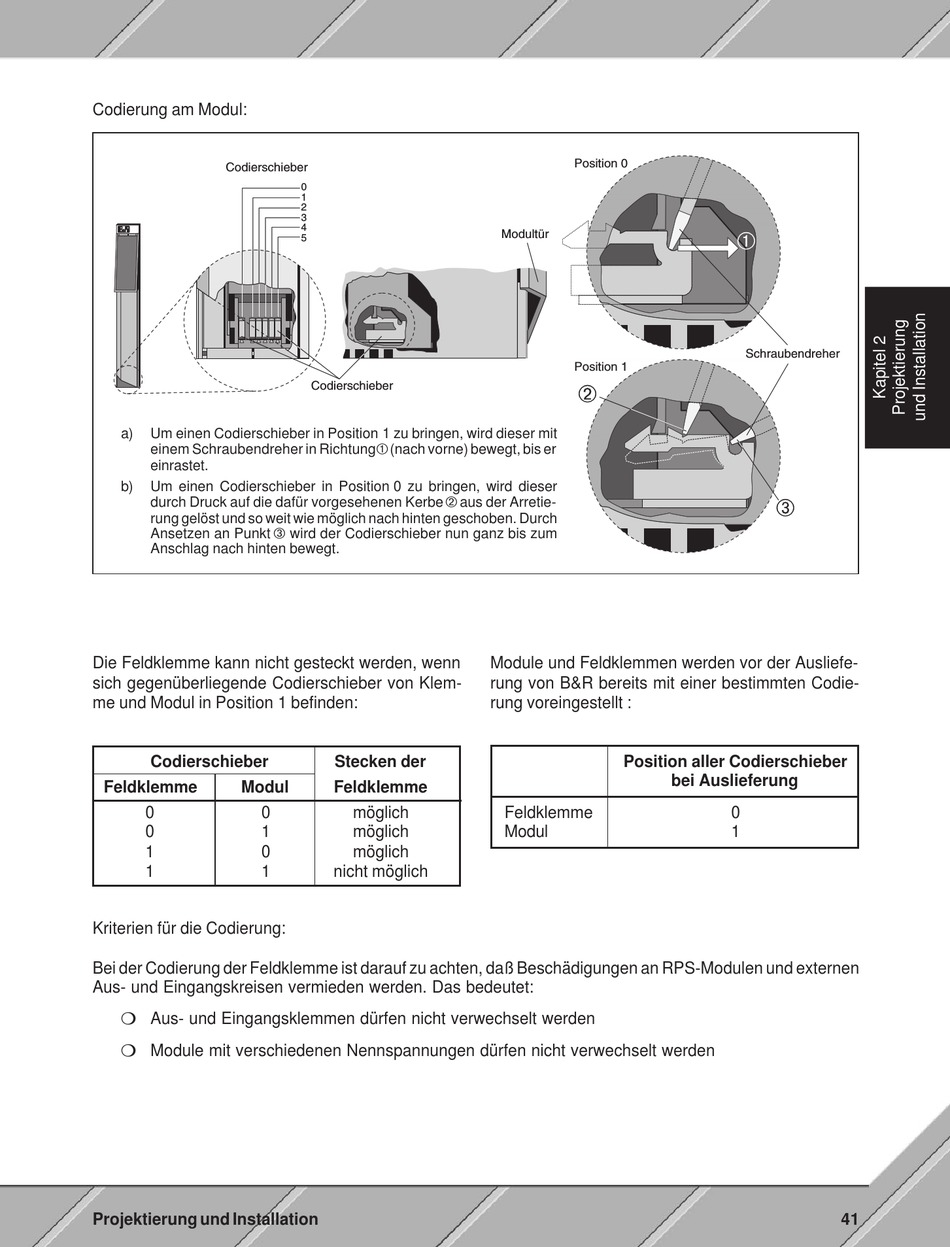

Codierung am Modul:
Codierschieber
a)
Um einen Codierschieber in Position 1 zu bringen, wird dieser mit
einem Schraubendreher in Richtung À (nach vorne) bewegt, bis er
einrastet.
b)
Um einen Codierschieber in Position 0 zu bringen, wird dieser
durch Druck auf die dafür vorgesehenen Kerbe Á aus der Arretie-
rung gelöst und so weit wie möglich nach hinten geschoben. Durch
Ansetzen an Punkt  wird der Codierschieber nun ganz bis zum
Anschlag nach hinten bewegt.
Die Feldklemme kann nicht gesteckt werden, wenn
sich gegenüberliegende Codierschieber von Klem-
me und Modul in Position 1 befinden:
Codierschieber
Feldklemme
Modul
0
0
0
1
1
0
1
1
Kriterien für die Codierung:
Bei der Codierung der Feldklemme ist darauf zu achten, daß Beschädigungen an RPS-Modulen und externen
Aus- und Eingangskreisen vermieden werden. Das bedeutet:
m Aus- und Eingangsklemmen dürfen nicht verwechselt werden
m Module mit verschiedenen Nennspannungen dürfen nicht verwechselt werden
Projektierung und Installation
0
1
2
3
4
5
Codierschieber
Stecken der
Feldklemme
möglich
möglich
möglich
nicht möglich
Position 0
Modultür
Position 1
Module und Feldklemmen werden vor der Ausliefe-
rung von B&R bereits mit einer bestimmten Codie-
rung voreingestellt :
Position aller Codierschieber
Feldklemme
Modul
Schraubendreher
bei Auslieferung
0
1
41
