Bezeichnung
Anwenderschnittstelle IF5
Typ
Ausführung
Potentialtrennung
Controller
Maximale Baudrate
Busfähig
Busankopplung
Leistungsaufnahme
Maße (H, B, T) [mm]

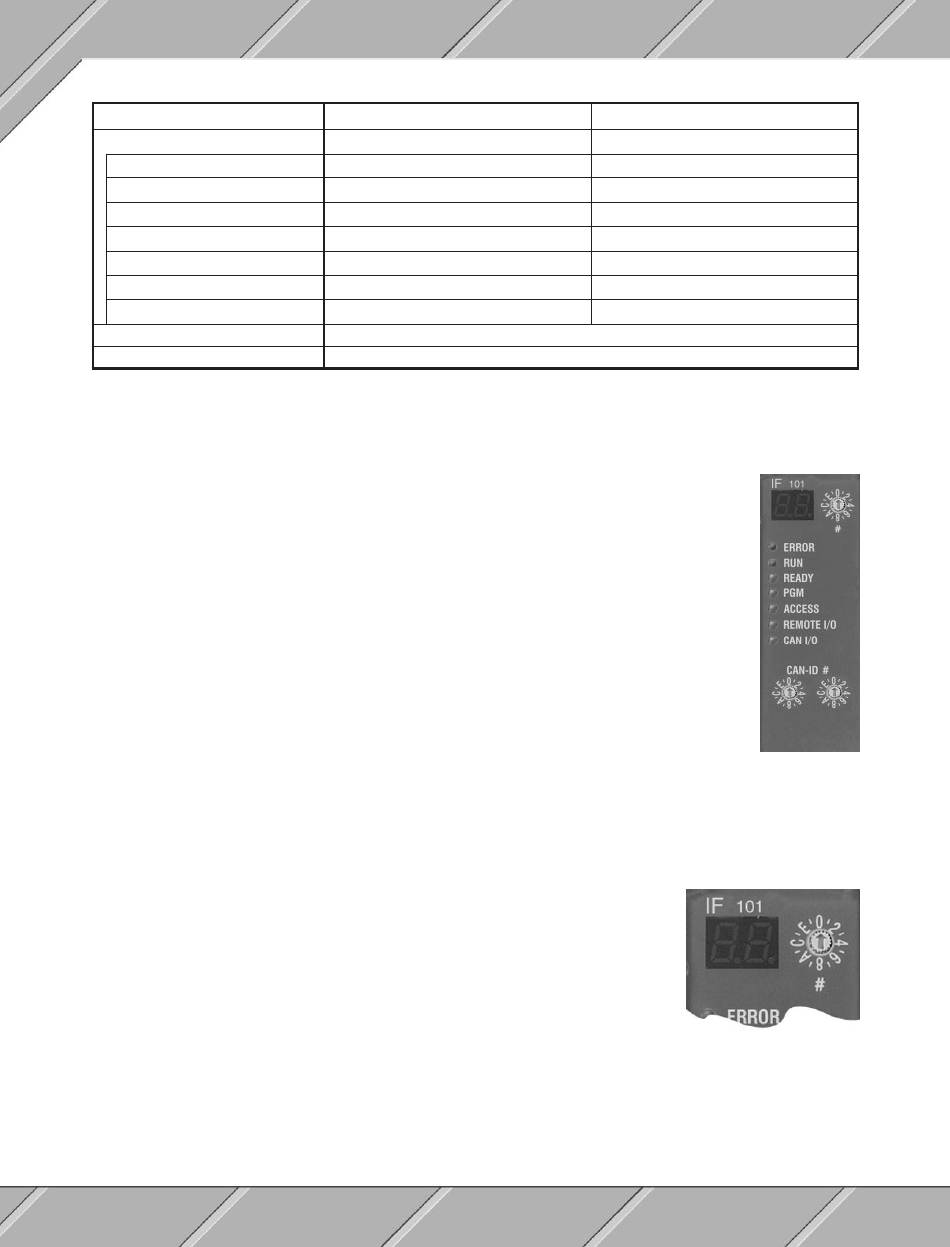

15.3 STATUS-LEDs
ERROR
Fehler oder undefinierter Zustand.
RUN
Das Schnittstellenmodul wurde von der RPS-CPU initialisiert.
READY
Das Schnittstellenmodul läuft fehlerfrei.
PGM
Diese LED leuchtet, wenn das FlashPROM programmiert wird.
ACCESS
Diese LED leuchtet, wenn das Schnittstellenmodul über den Systembus
auf die Zentraleinheit oder andere Systemmodule zugreift.
REMOTE I/O
Keine Funktion.
CAN I/O
CAN-Schnittstelle aktiv.
15.4 NUMMERNSCHALTER
Moduladresse
Mit dem Nummernschalter wird die Moduladresse des Schnittstellenmoduls, das
sich auf dem Systembus befindet, eingestellt. Die Moduladresse wird auf dem
7-Segment-Display angezeigt. Es ist darauf zu achten, daß kein Systemmodul die
gleiche Moduladresse erhält.
244
IF100
max. 7 W
285, 40, 185
IF100 / IF101
IF101
ETHERNET
10BASE2: CHEAPERNET BNC-Buchse
JA
AM79C960
10 MBit/s
JA
Koax-T
